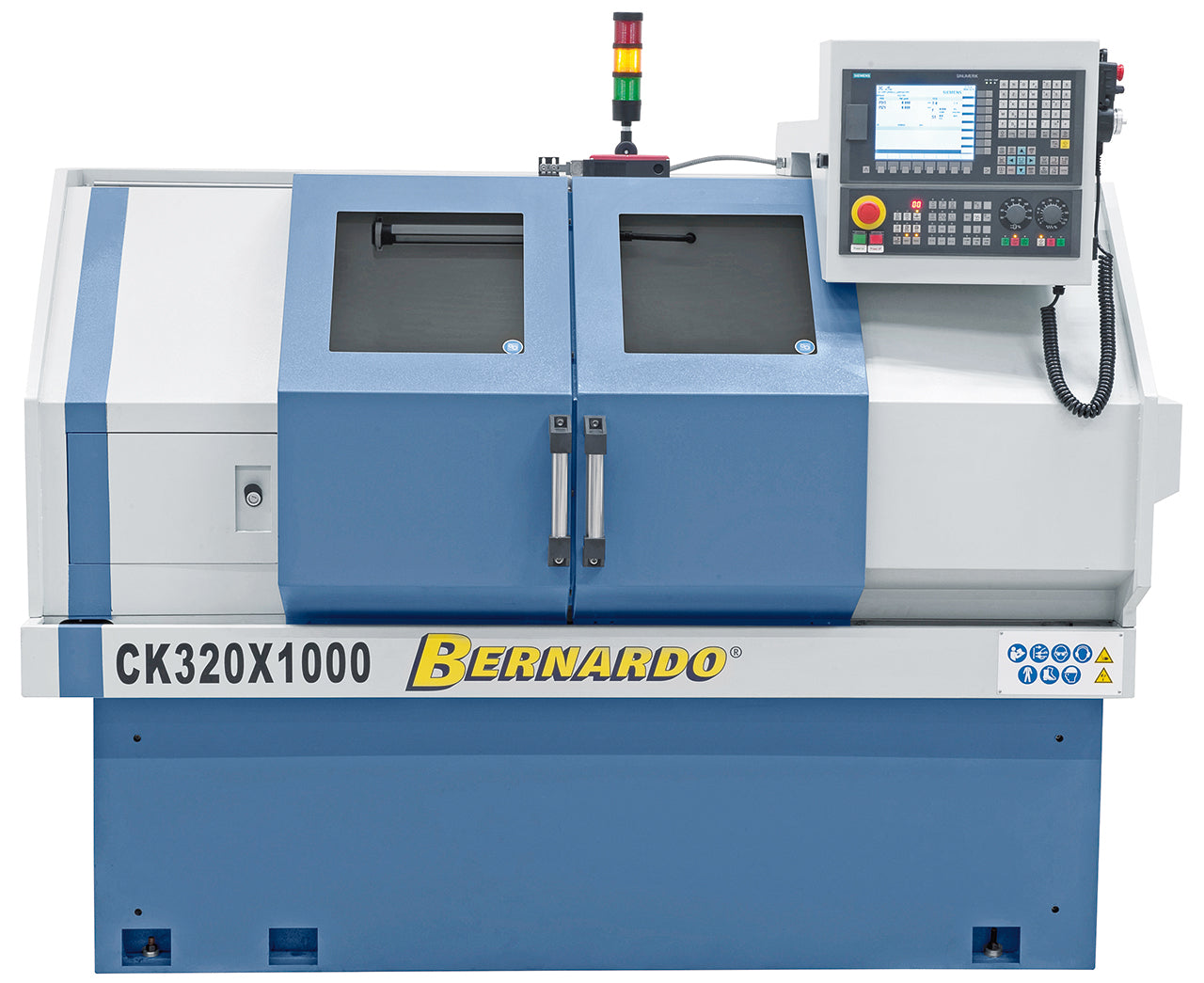

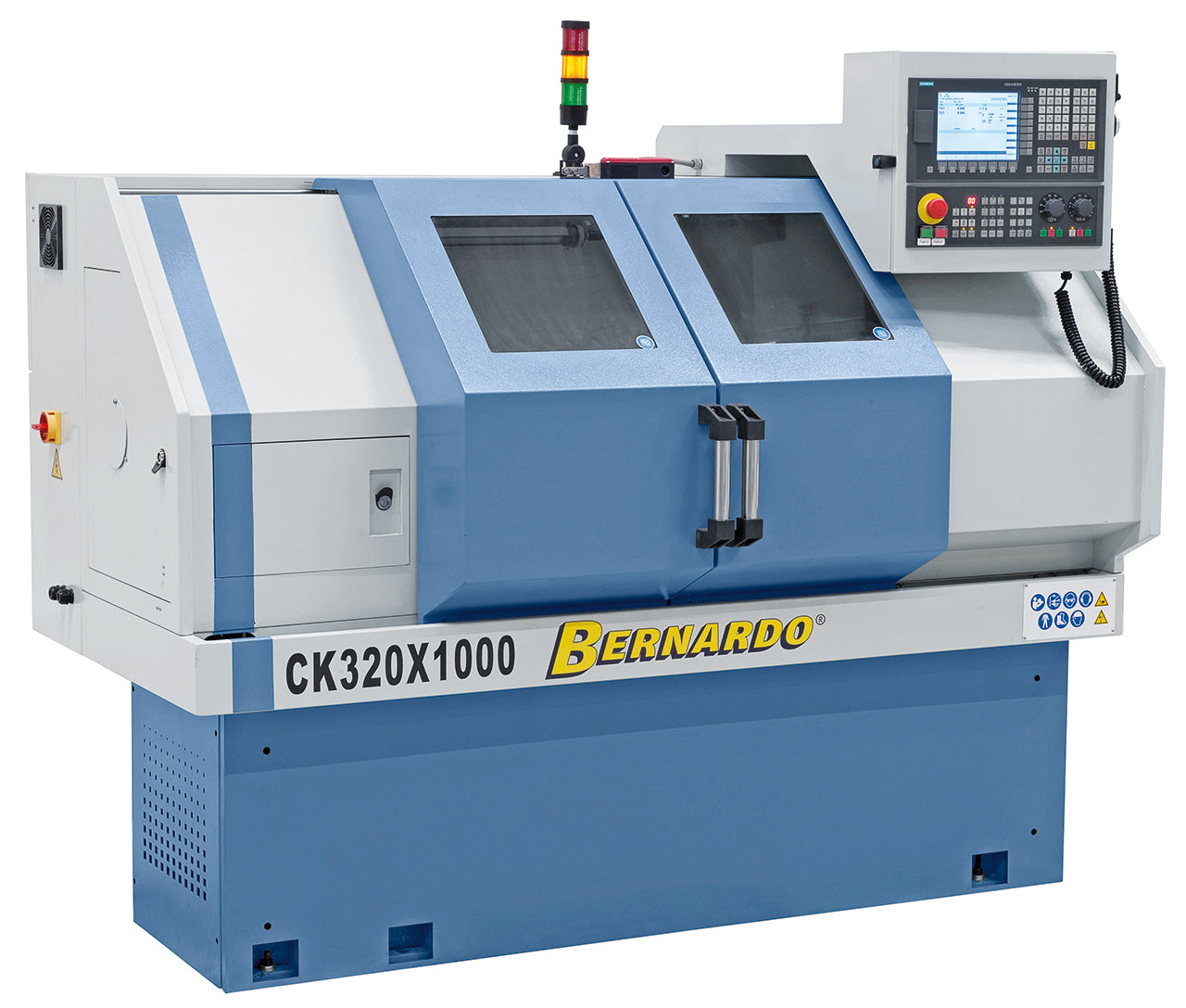

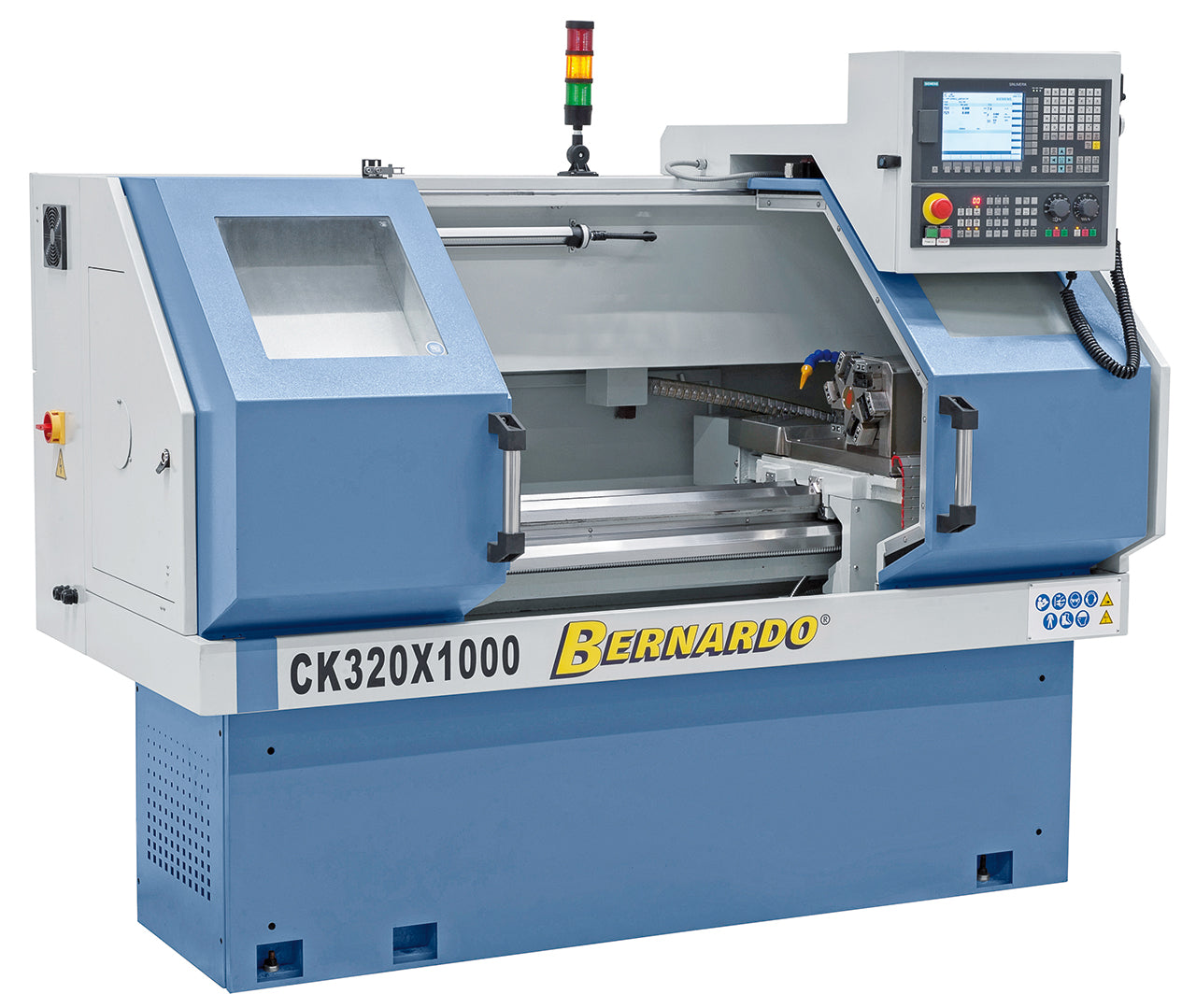

Bernardo CK 320 x 1000 03-1402XL1

Eigenschaften Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse Beide Achsen mit AC-Servomotoren und...
Vendor: Bernardo
SKU: 03-1402XL1
Availability: Auf Lager
Product Type: CNC-Drehmaschinen
€19.305,00
€19.305,00

inkl. 19 % MWST

Limited-Time Offers, End in: 151D 8H 23M 0S

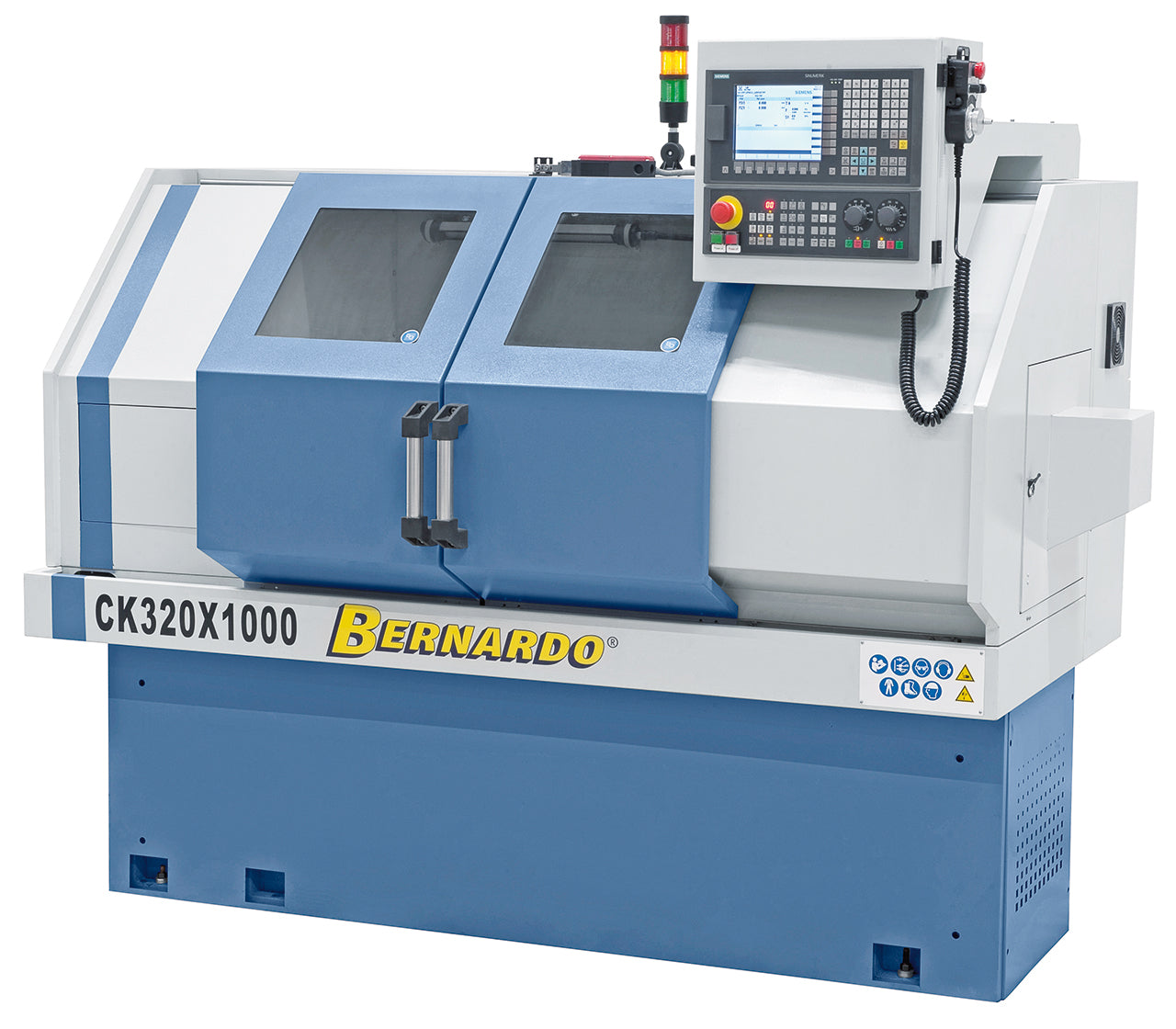

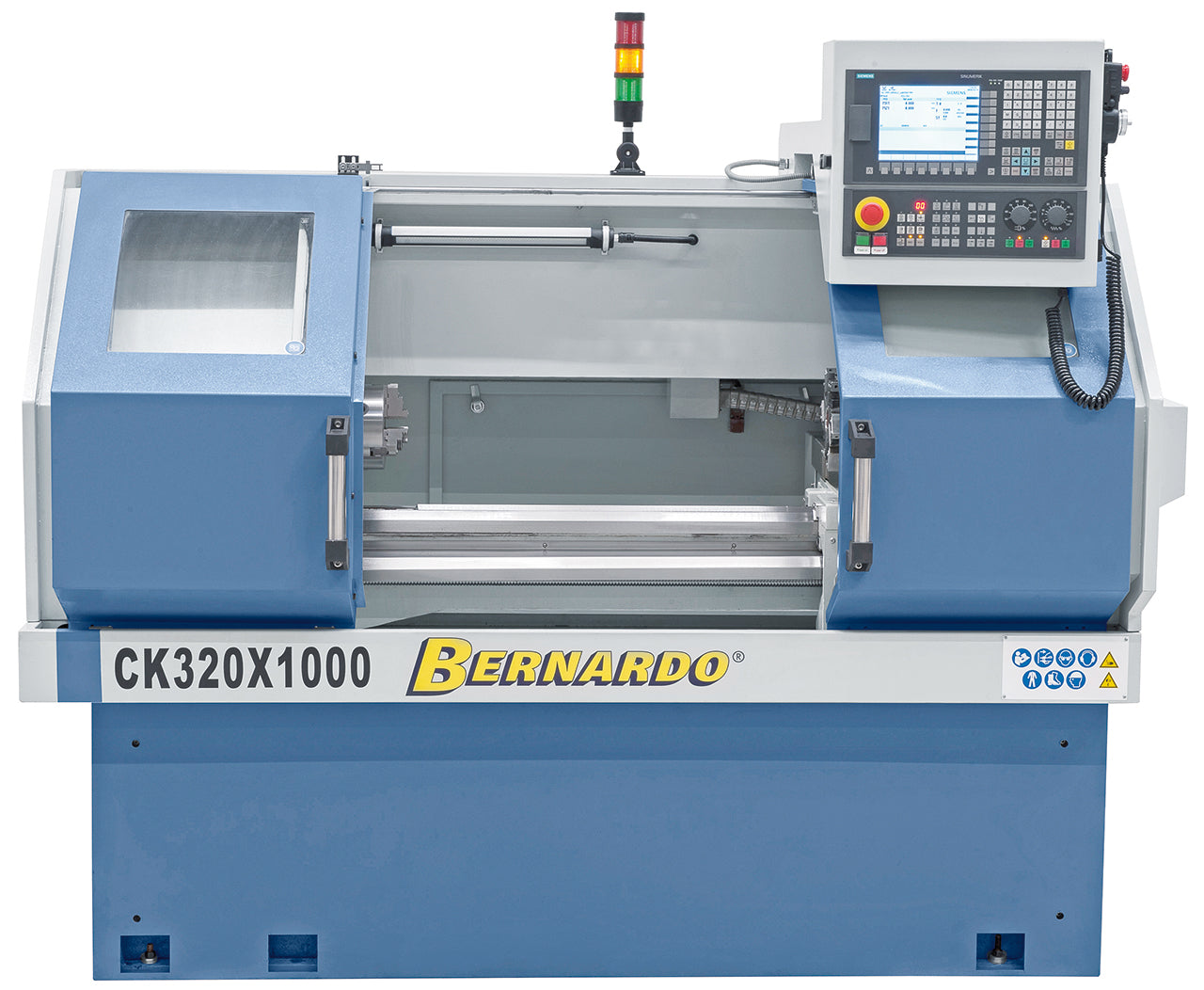

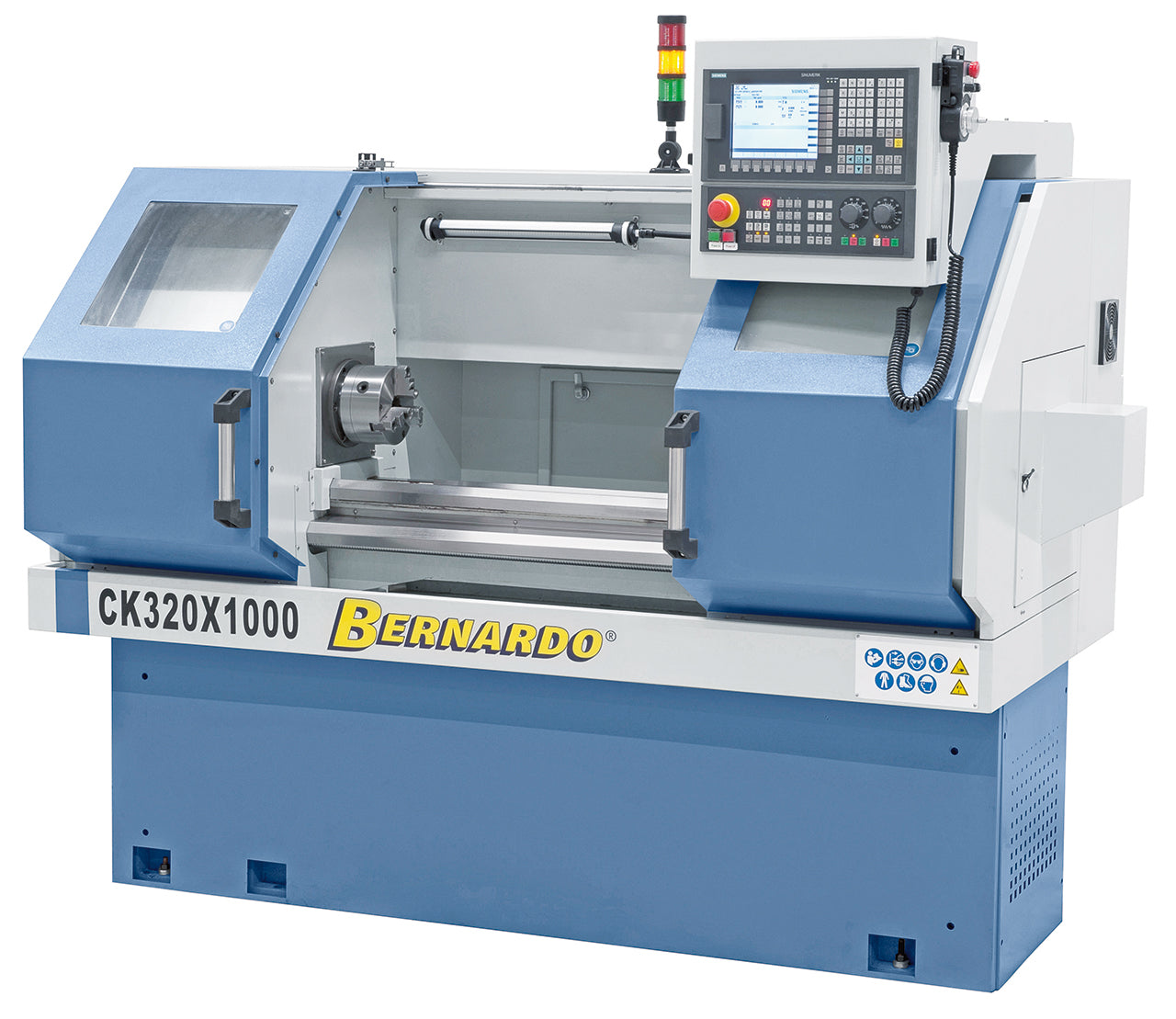

Bernardo CK 320 x 1000  03-1402XL1

Bernardo CK 320 x 1000 03-1402XL1

€19.305,00

Bernardo CK 320 x 1000 03-1402XL1

€19.305,00

Eigenschaften

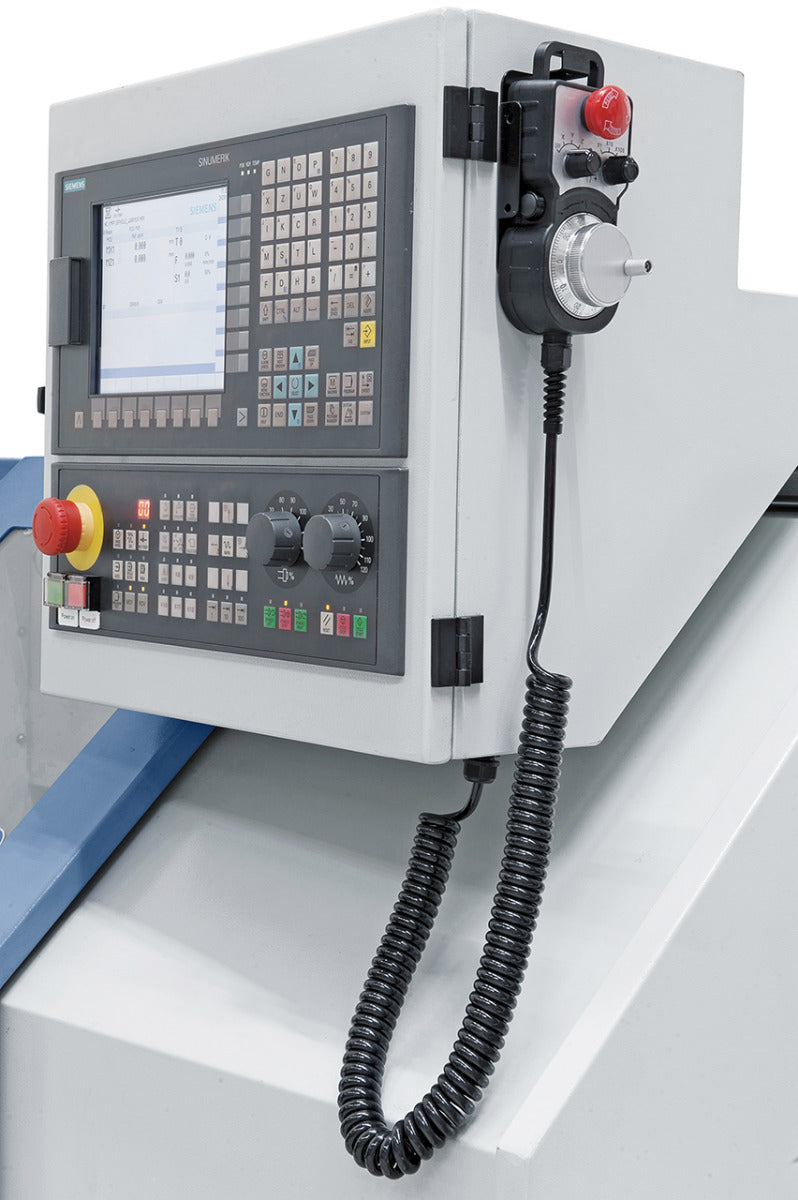

  • Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse
  • Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
  • Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
  • Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten

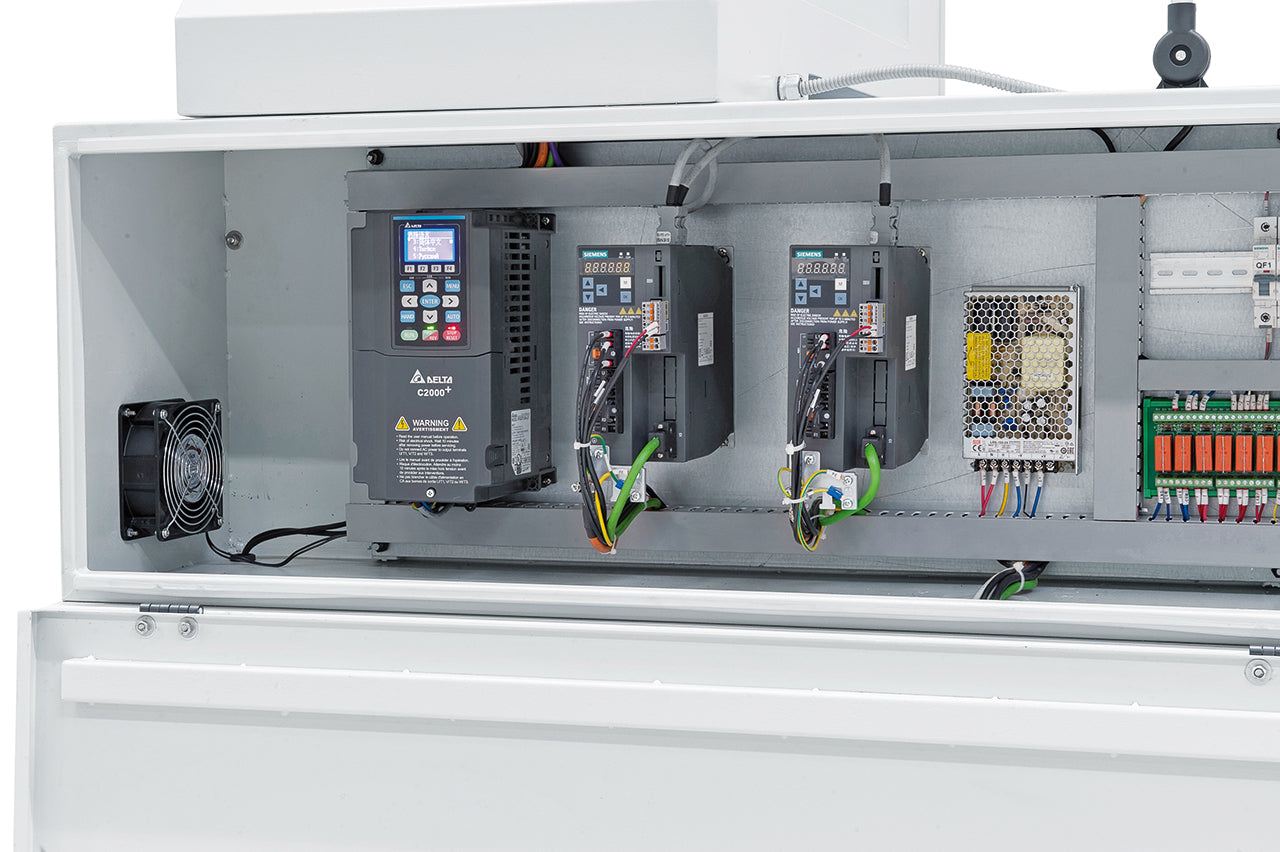

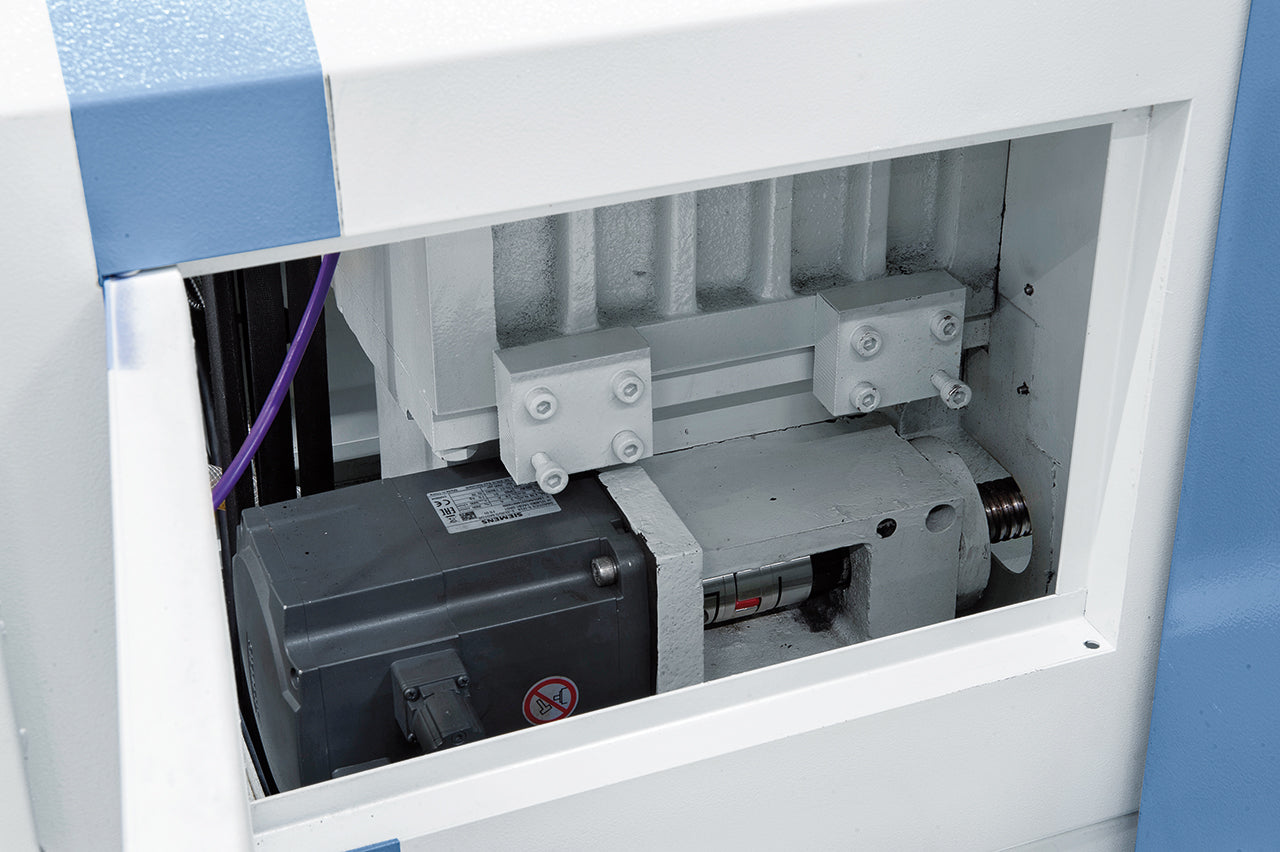

  • Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
  • Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit

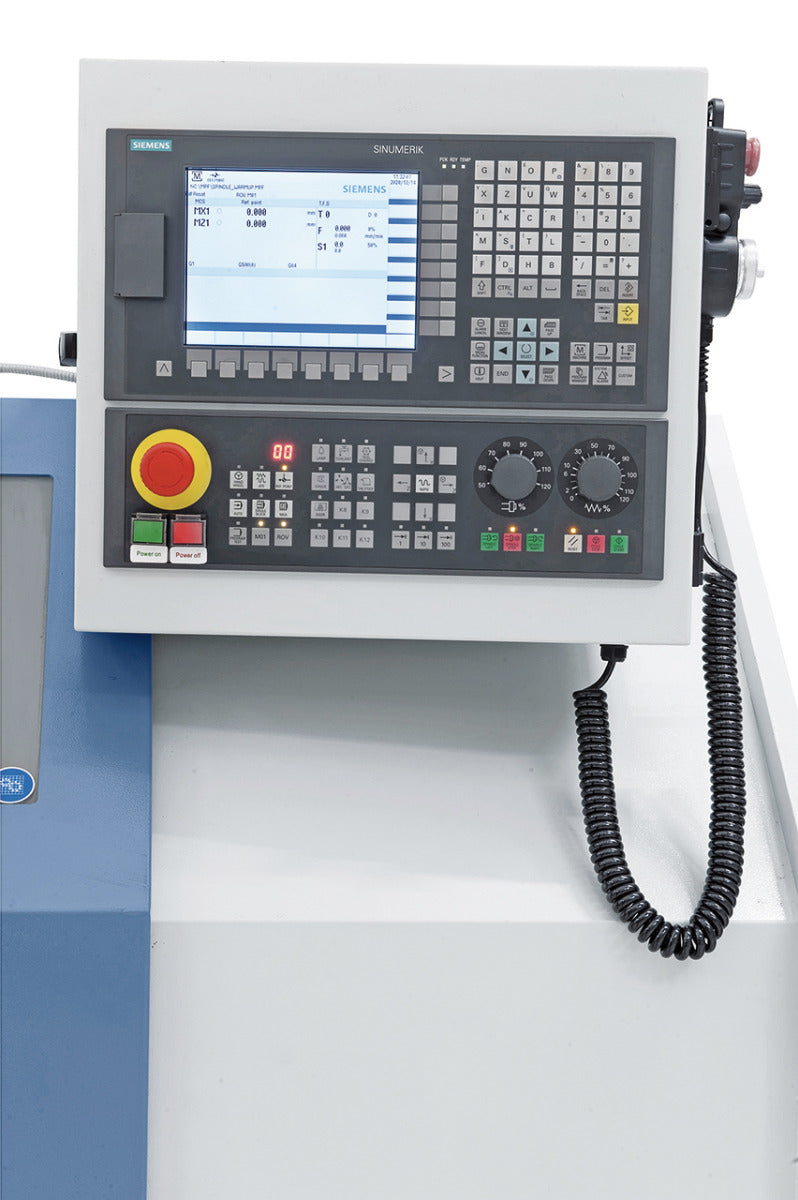

  • Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
  • Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 56 mm)

Technische Spezifikationen

Spitzenweite

1000 mm

Spitzenhöhe

160 mm

Umlaufdurchmesser über Bett

320 mm

Umlaufdurchmesser über Planschlitten

150 mm

Bettbreite

215 mm

Spindelbohrung

56 mm

Spindelaufnahme

A2-5

Drehzahlbereich, stufenlos

150 - 2500 U/min

Verfahrweg x-Achse / z-Achse

160 mm / 1000 mm

Eilgang x- / z-Achse

4 / 7 m/min

Anzahl Werkzeugplätze

6 Stk.

Abmessung Werkzeugschaft

16 x 16 mm

Positioniergenauigkeit

± 0,01 mm

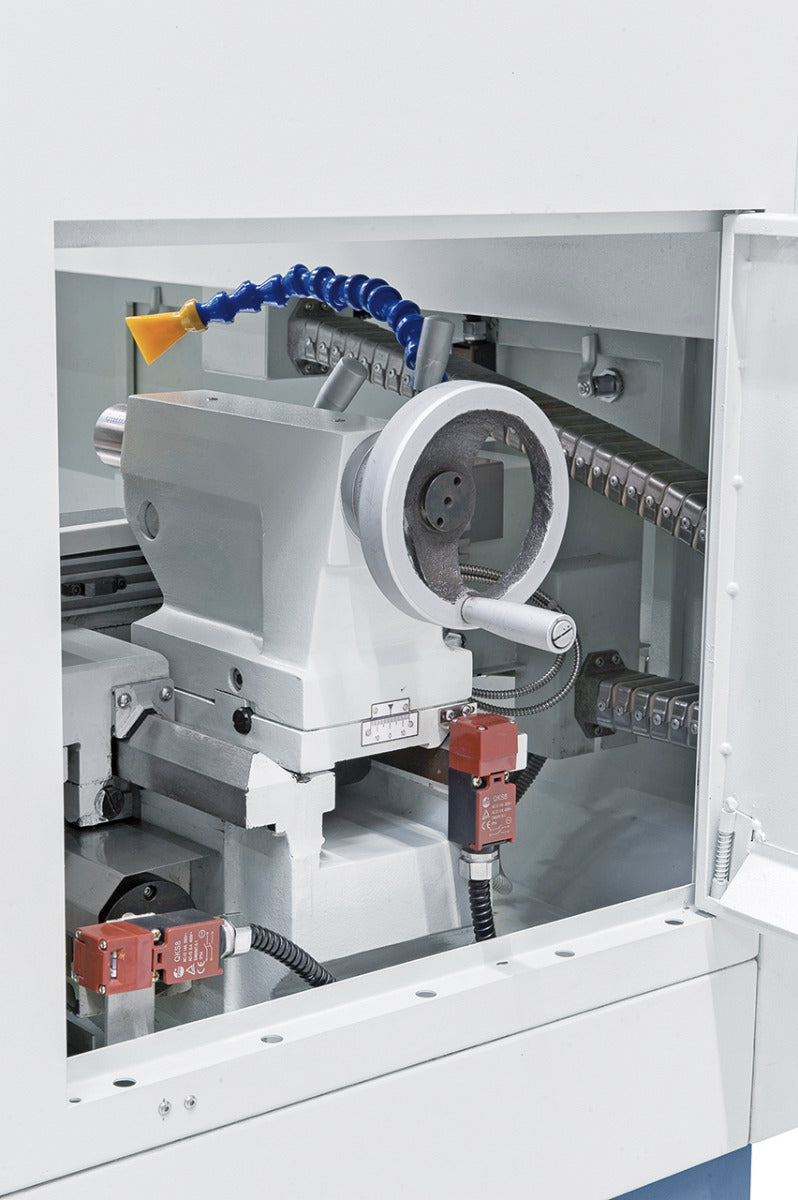

Pinolendurchmesser

45 mm

Pinolenweg

100 mm

Pinolenaufnahme

MK 4

Motorleistung

3,7 kW

Maschinenabmessung (B x T x H)

2160 x 1150 x 1840 mm

Gewicht ca.

1190 kg


Lieferumfang

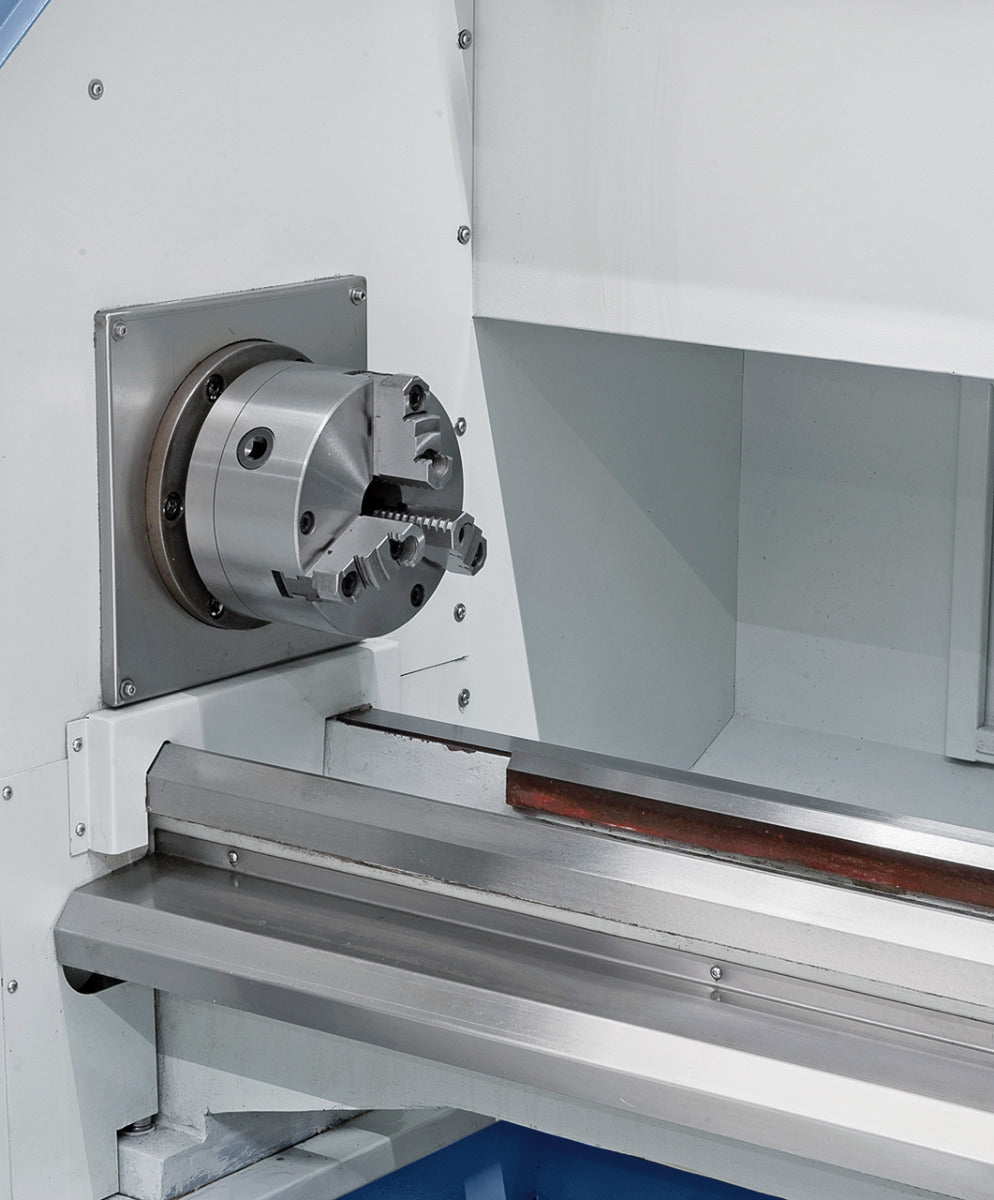

  • 3-Backenfutter 160 mm

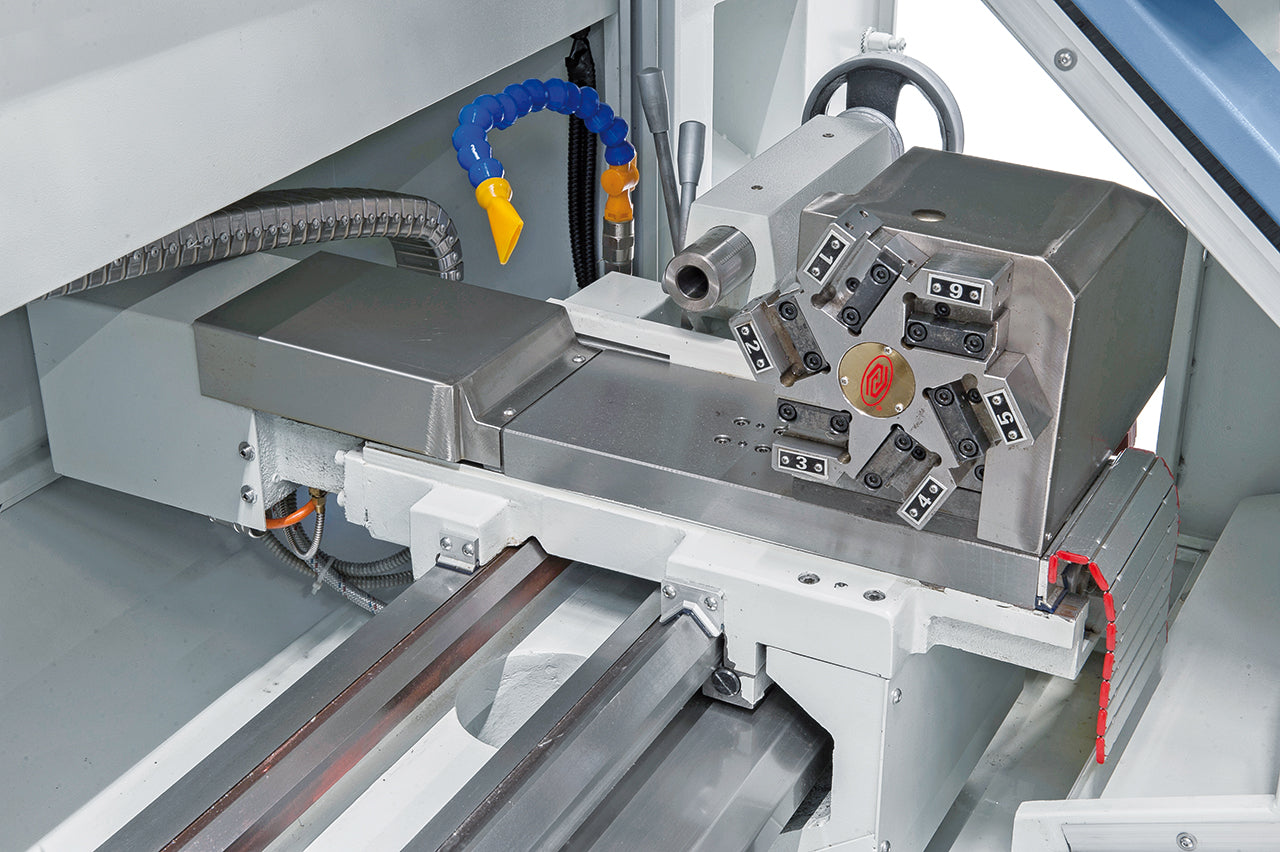

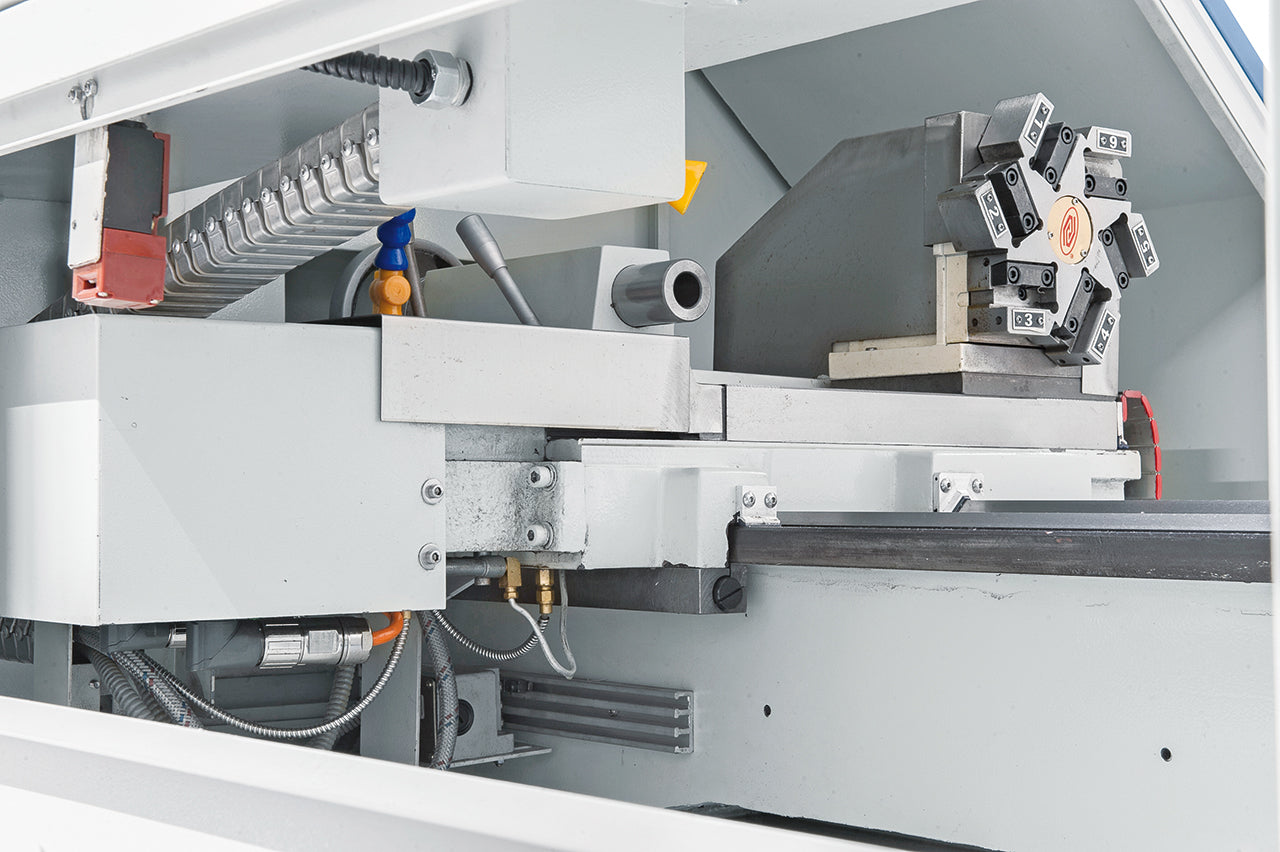

  • Automatischer 6-fach Werkzeugrevolver
  • Werkzeughalter (3 Stk.)
  • Siemens 808D Advanced

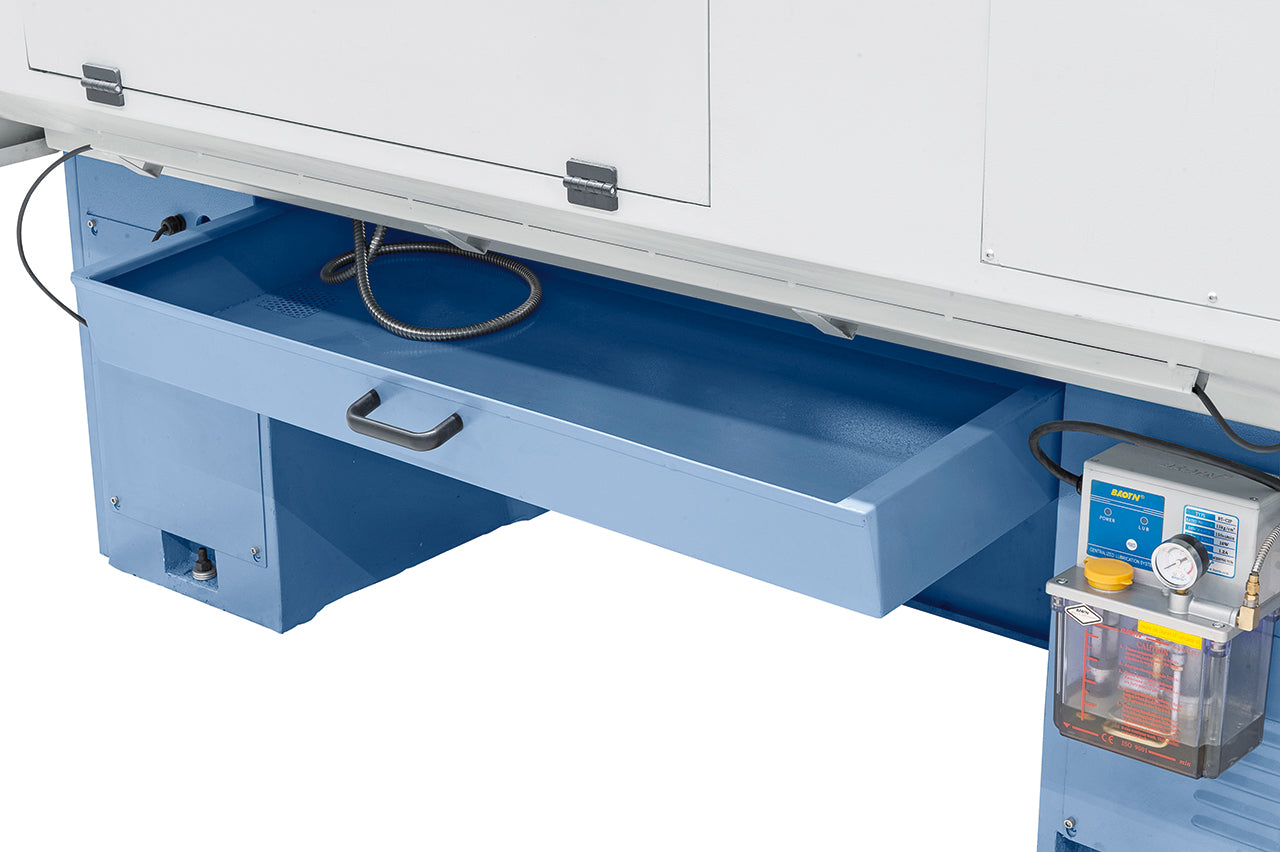

  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Mitlaufende Körnerspitze MK 4

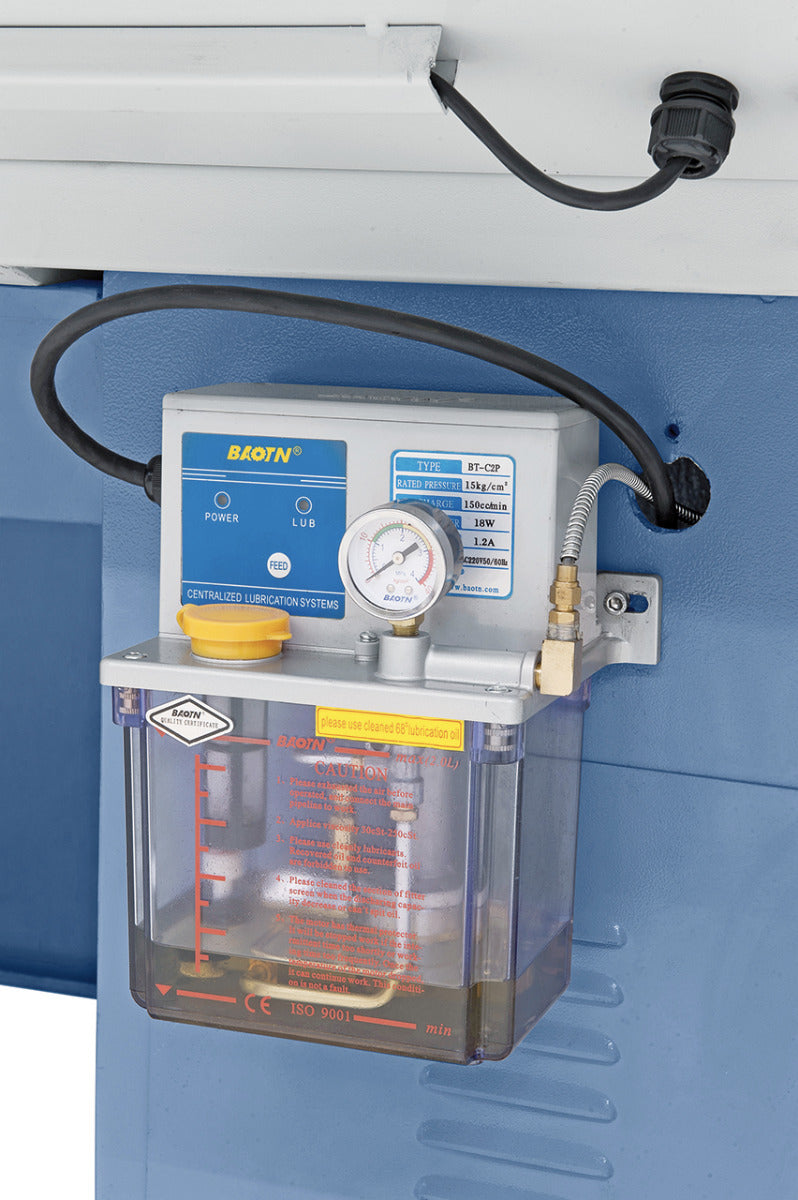

  • Automatische Schmierung des Längs- und Planschlittens
  • Elektronisches Handrad

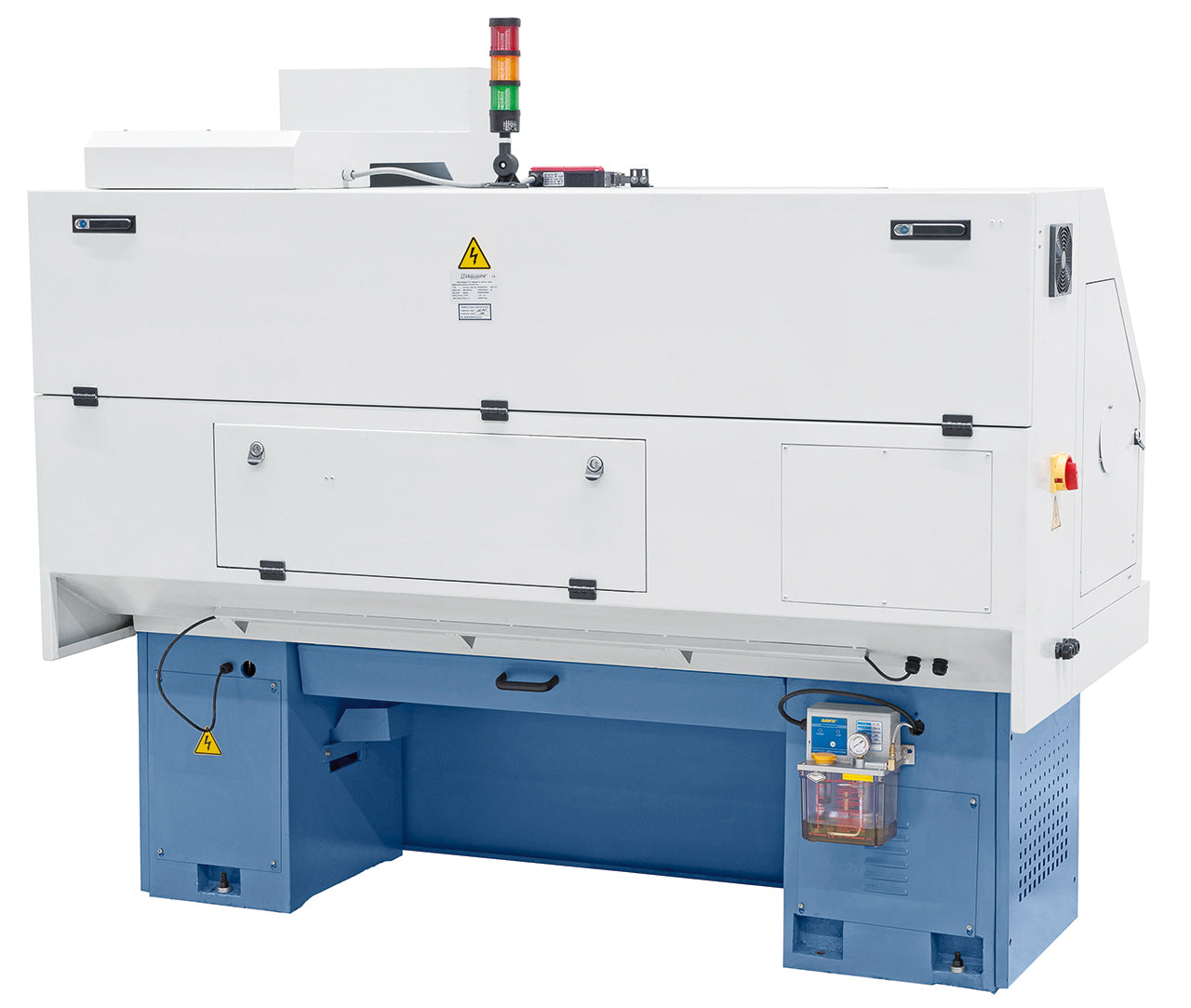

  • Maschinenvollverkleidung
  • Bedienwerkzeug
