Die Flachschleifmaschine FSM 2550 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind...
Vendor: Bernardo
SKU: 05-1405
Availability: Auf Lager
Product Type: Flachschleifmaschinen
€16.863,00
€16.863,00

inkl. 19 % MWST

Limited-Time Offers, End in: 151D 8H 23M 0S
Bernardo FSM 2550 05-1405

Bernardo FSM 2550 05-1405

€16.863,00

Bernardo FSM 2550 05-1405

€16.863,00

Die Flachschleifmaschine FSM 2550 überzeugt durch ihre robuste Bauweise. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket für den Werkzeug-  und Formenbau.

Eigenschaften

  • Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
  • Tischlängsführung V-Flach, Tischquerführung Doppel-V
  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel

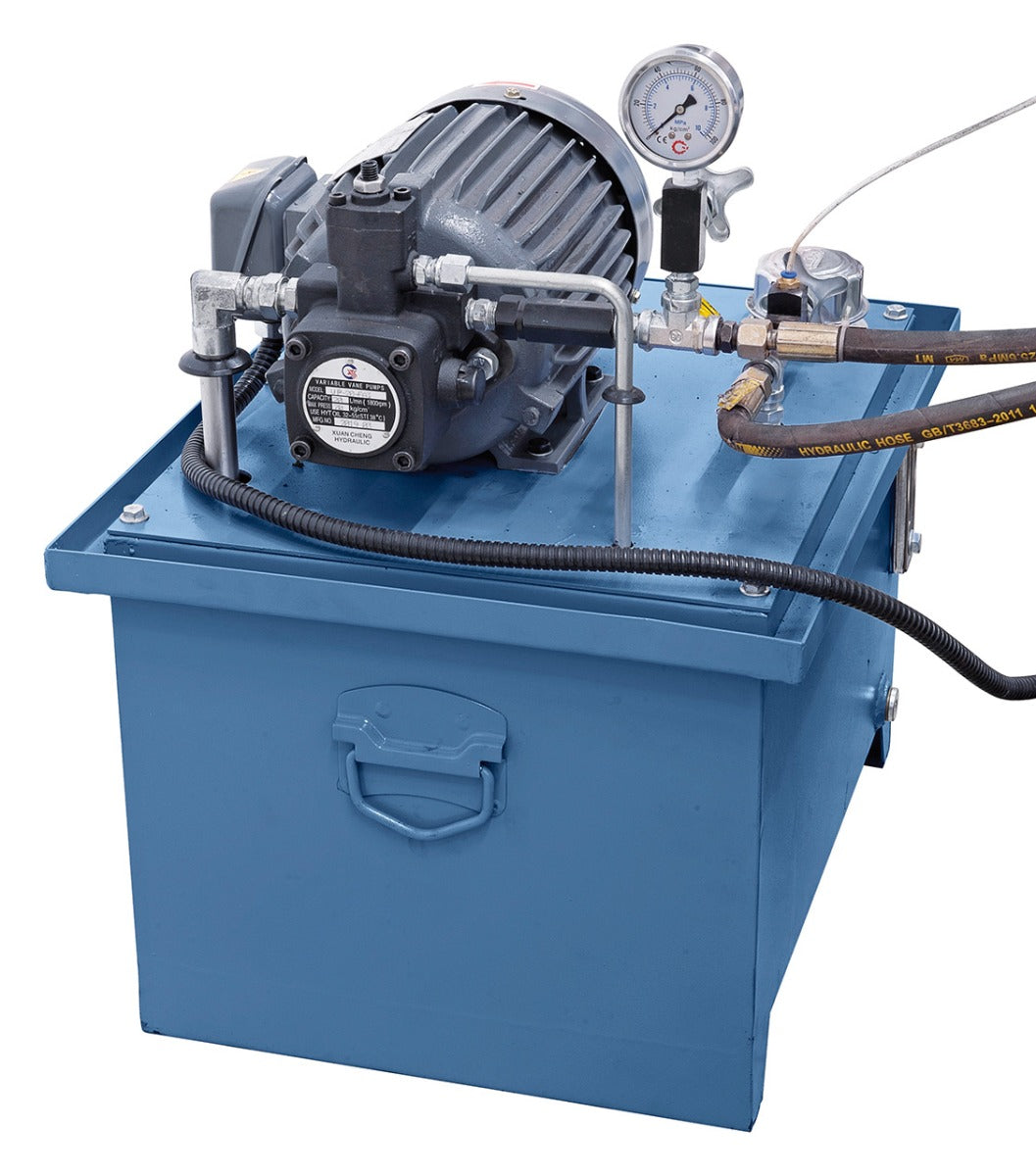

  • Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
  • Komplettausstattung: 2-Achs-Digitalanzeige, Permanent-Magnetspannplatte, uvm.
  • Zentralschmierung für alle Führungsbahnen

Technische Spezifikationen

Tischaufspannfläche

250 x 520 mm

T-Nuten Anzahl / Breite

1 / 14 mm

Permanent-Magnetspannplatte

250 x 500 mm

Max. Verfahrweg, längs

560 mm

Max. Verfahrweg, quer

260 mm

Abstand Spindelmitte / Tisch max.

450 mm

Max. Werkstückgewicht*

150 kg

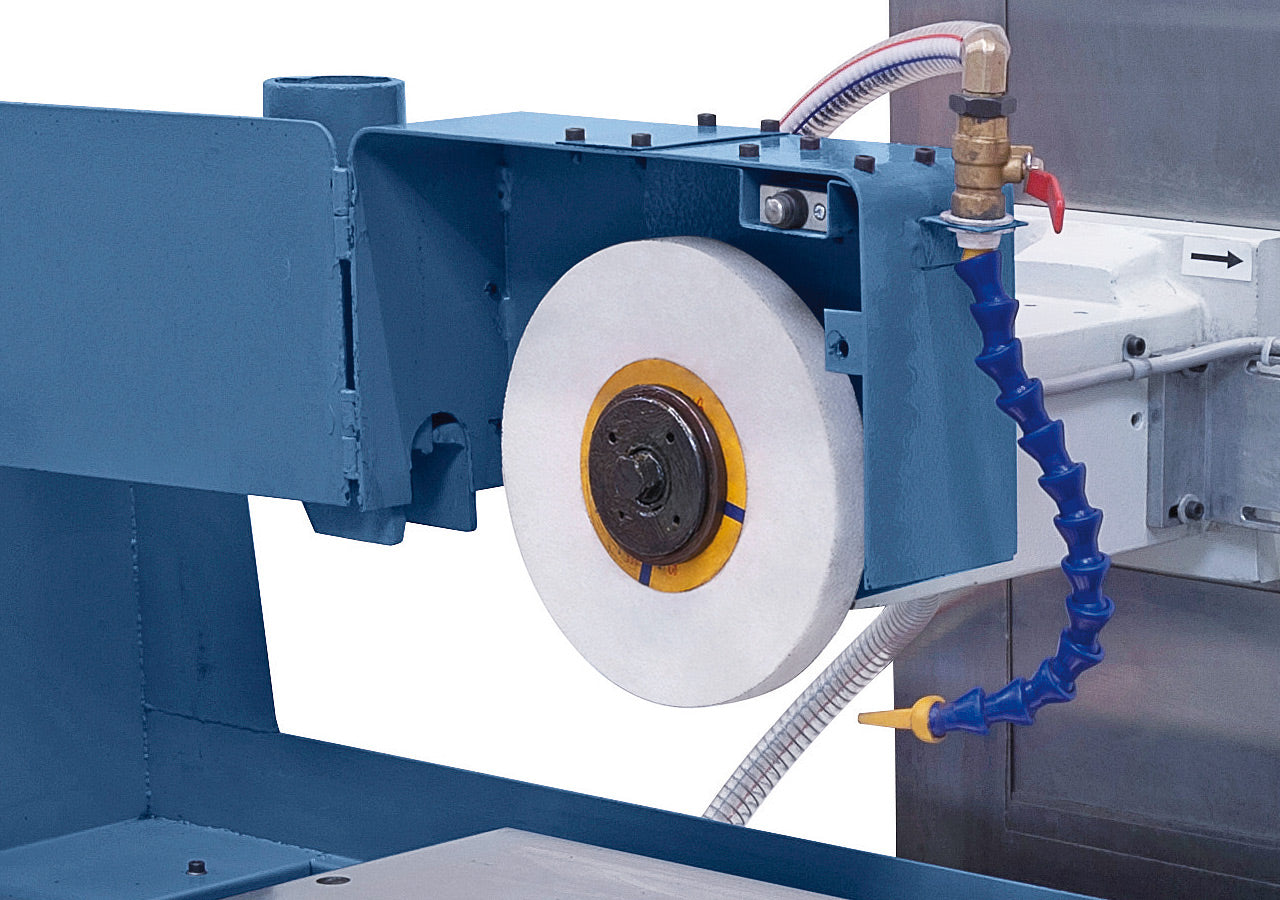

Schleifscheibe

200 x 20 x 31,75 mm

Tischgeschwindigkeit, hydraulisch

3 – 20 m/min

Querverstellung

Zustellung quer pro Handradumdrehung

4 mm/U

Skalenteilung am Handrad

0,02 mm

Vertikalzustellung

Zustellung vertikal pro Handradumdrehung

2 mm/U

Skalenteilung am Handrad

0,01 mm

Schleifspindelmotor

1,5 kW

Spindeldrehzahl

2850 U/min

Hydraulikpumpenmotor

1,5 kW

Länge

1700 mm

Tiefe

1400 mm

Höhe

1750 mm

Gewicht ca.

1010 kg

* mit Magnetspannplatte


Lieferumfang

  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Permanent-Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen
  • Entmagnetisierungseinrichtung

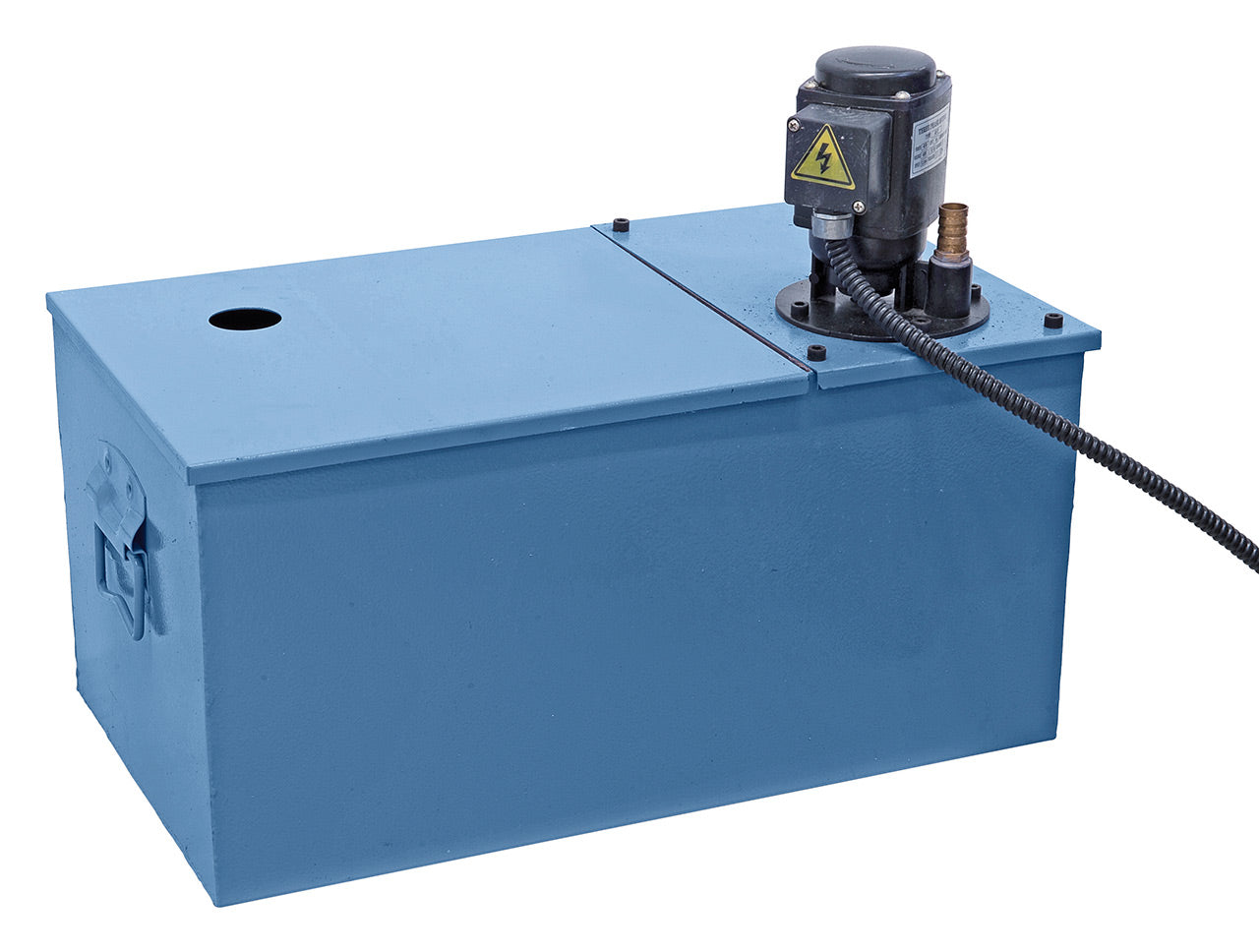

  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Bedienwerkzeug
