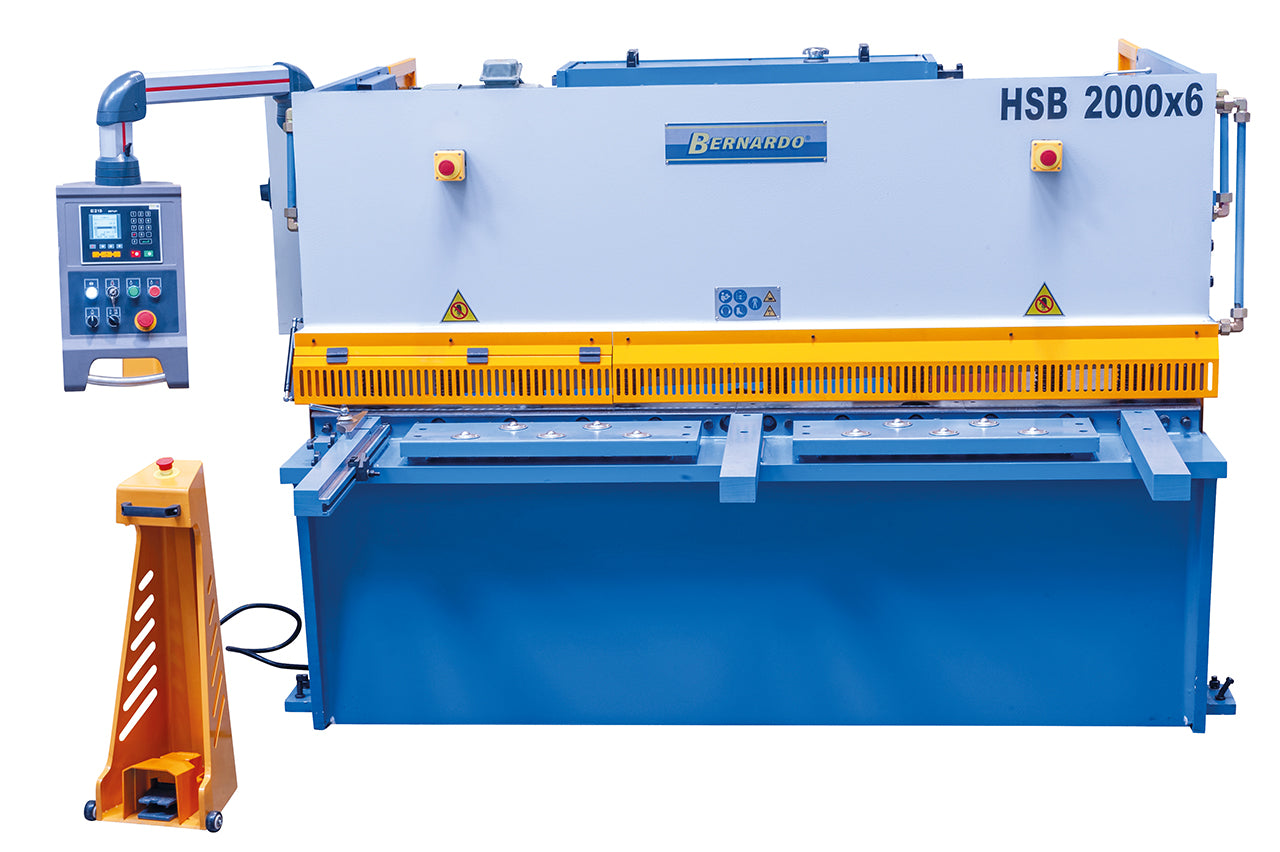

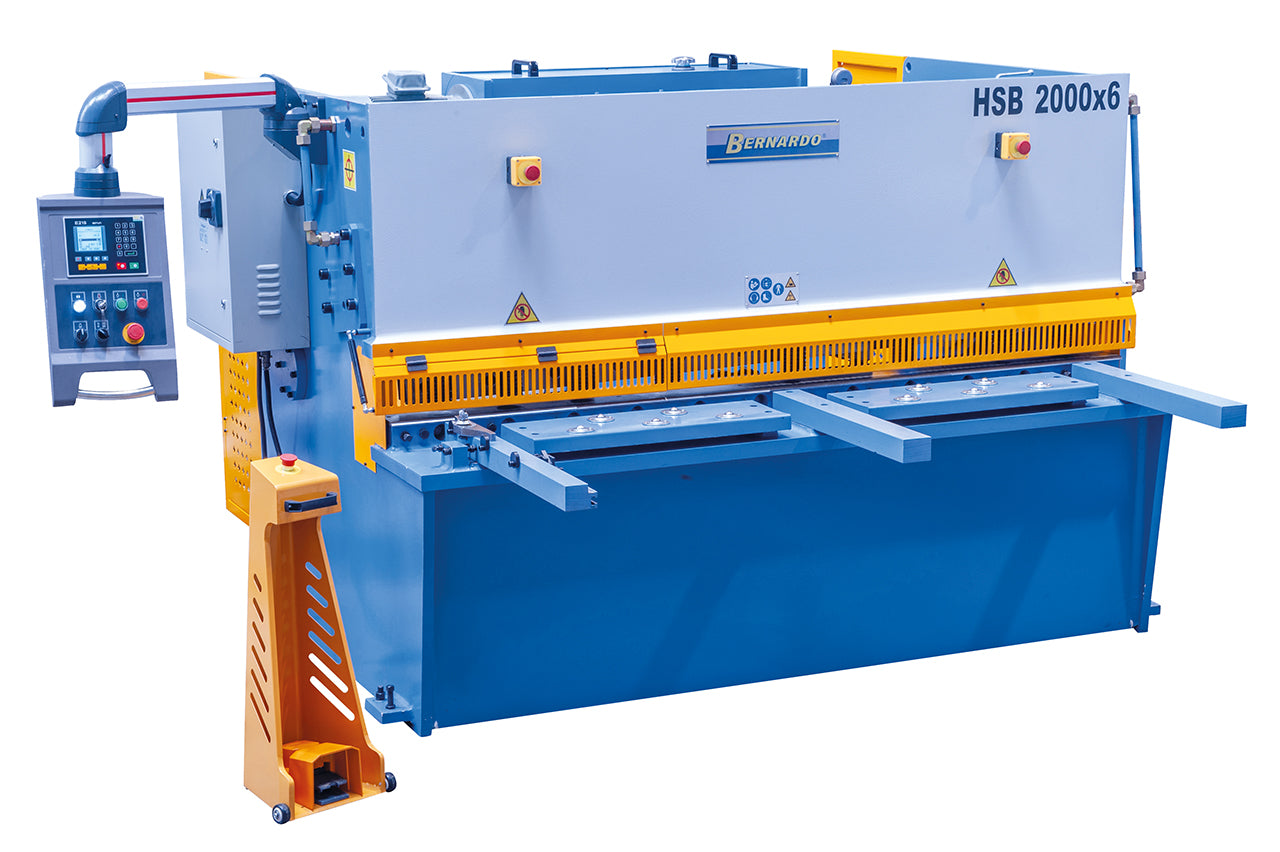

Eigenschaften

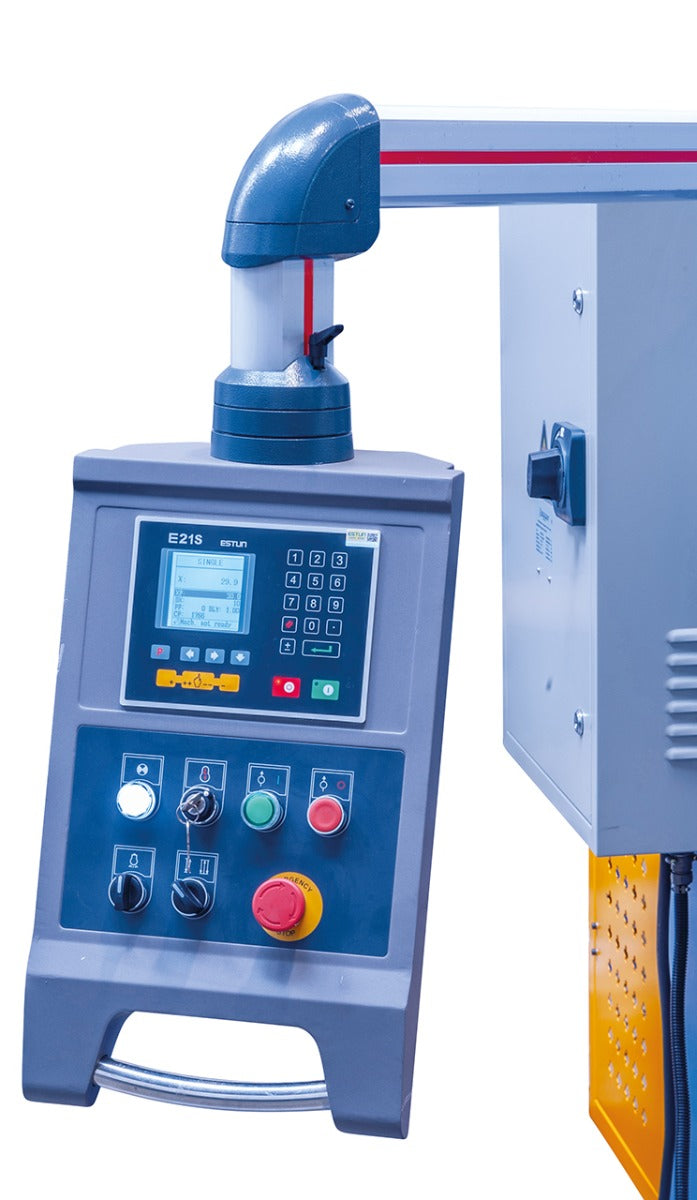

- Übersichtlich aufgebautes Bedienpaneel mit integrierter Steuerung (Schnittzähler, Schnittbreite,....)

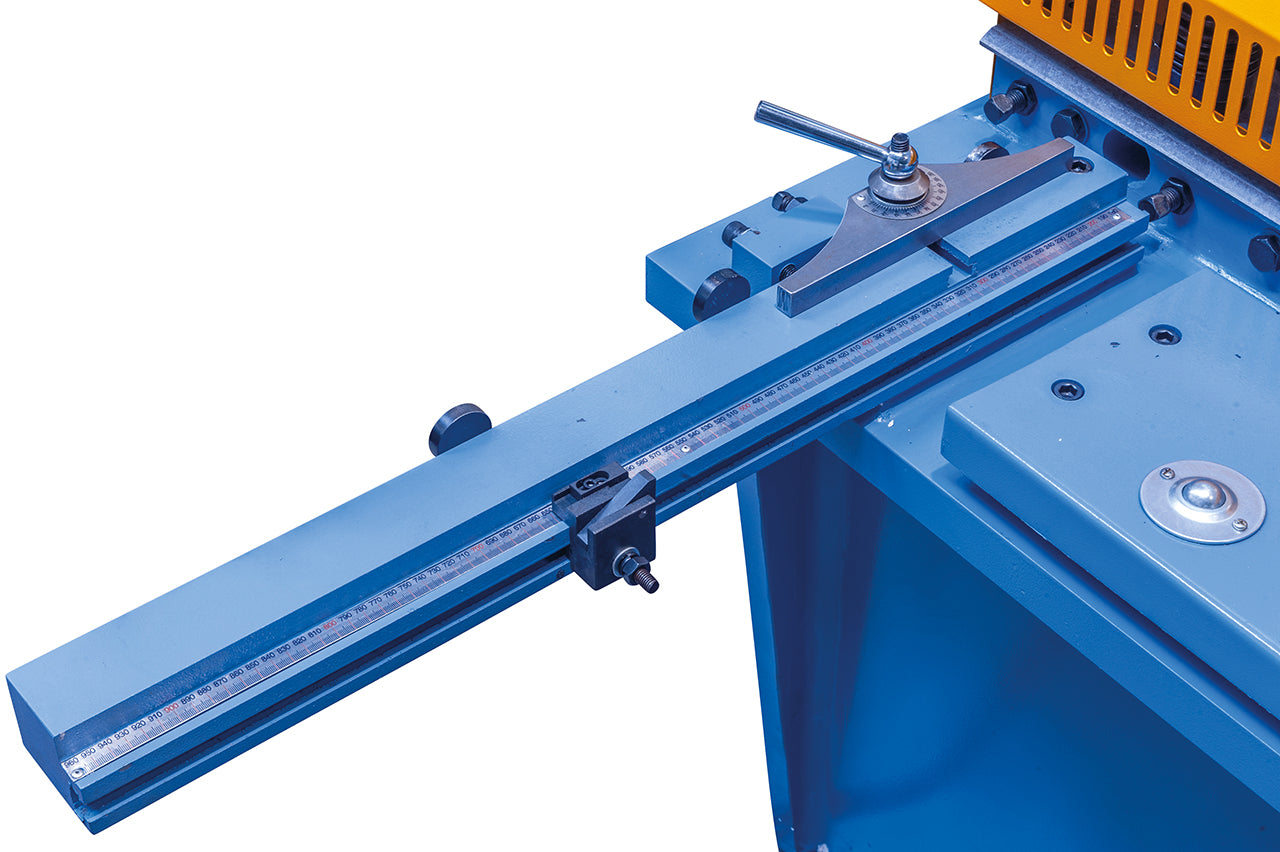

- Auflagetisch mit rechtwinkeligem Anschlag mit Skala, Kippnocke und Winkelanschlag

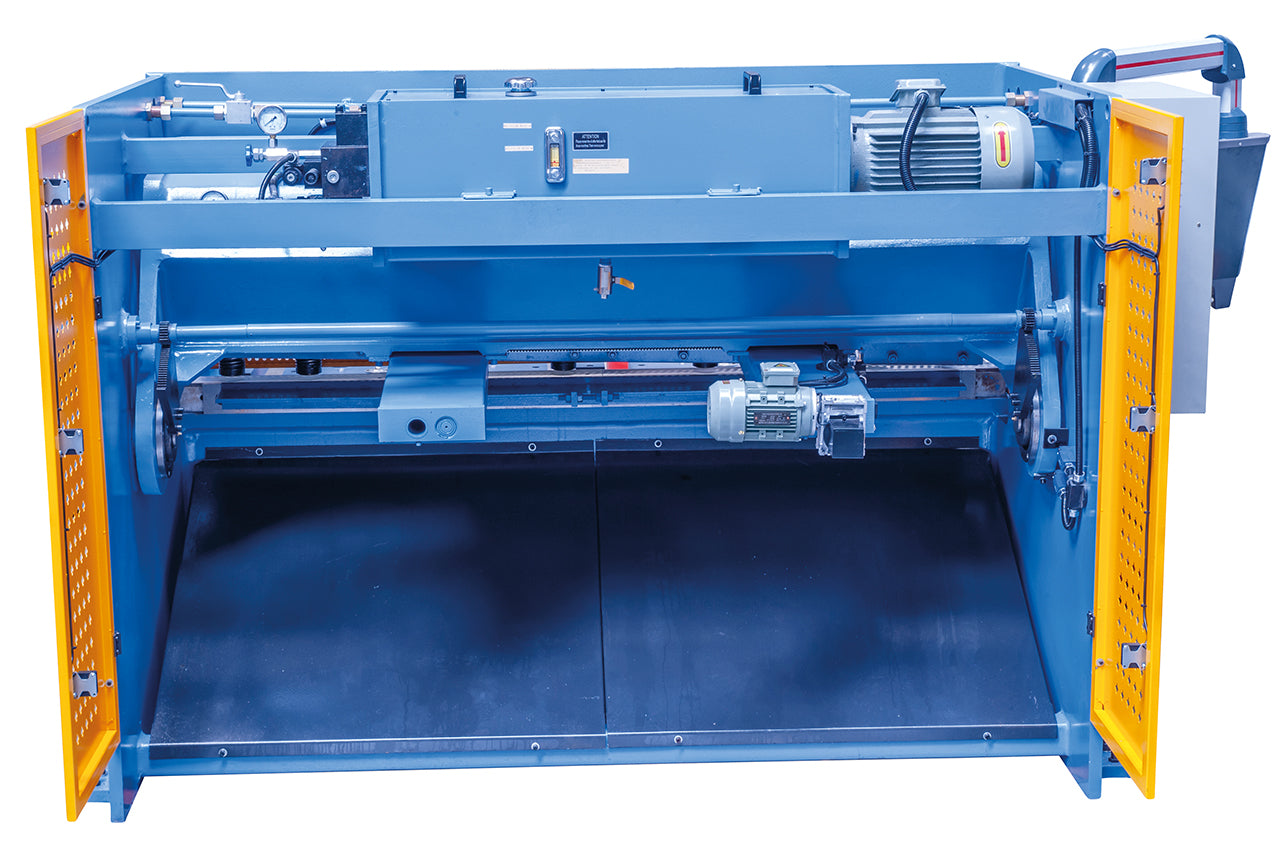

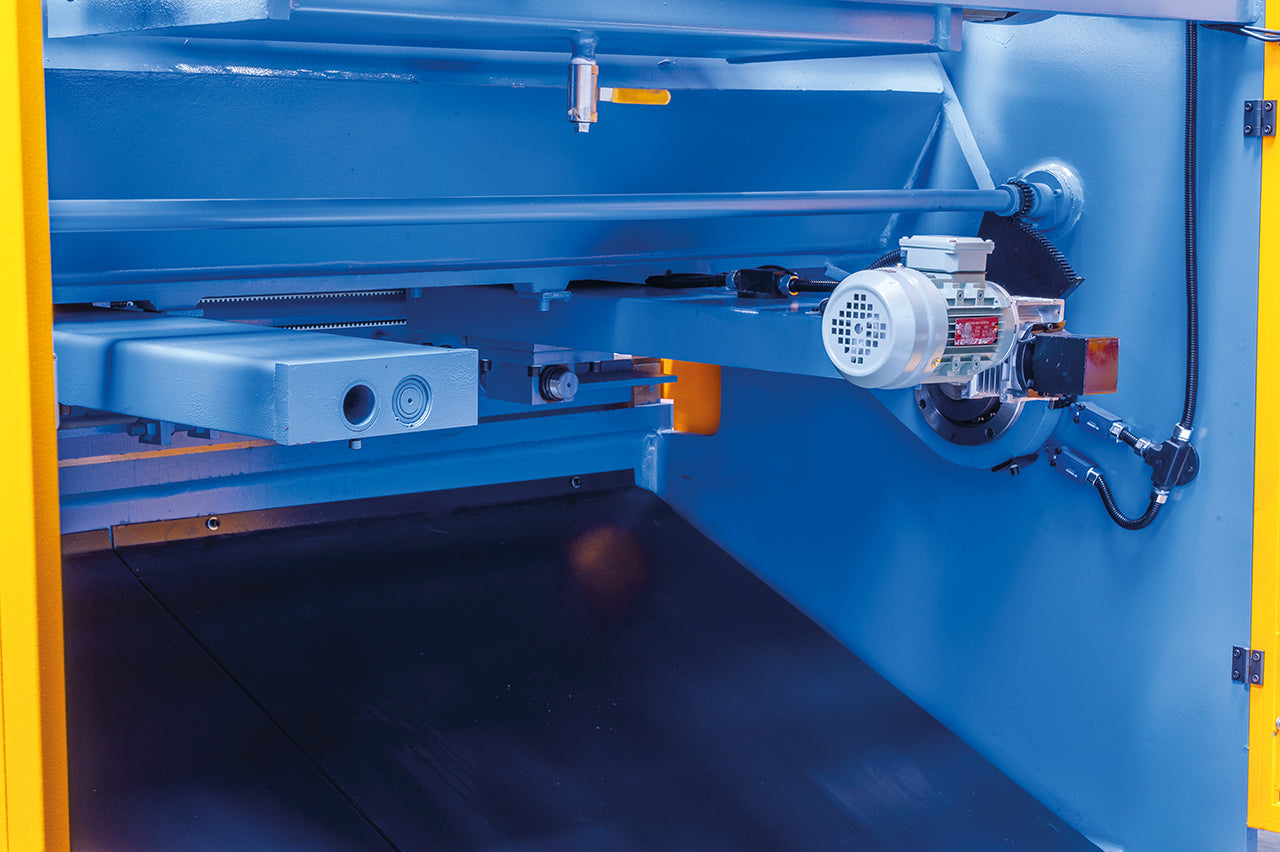

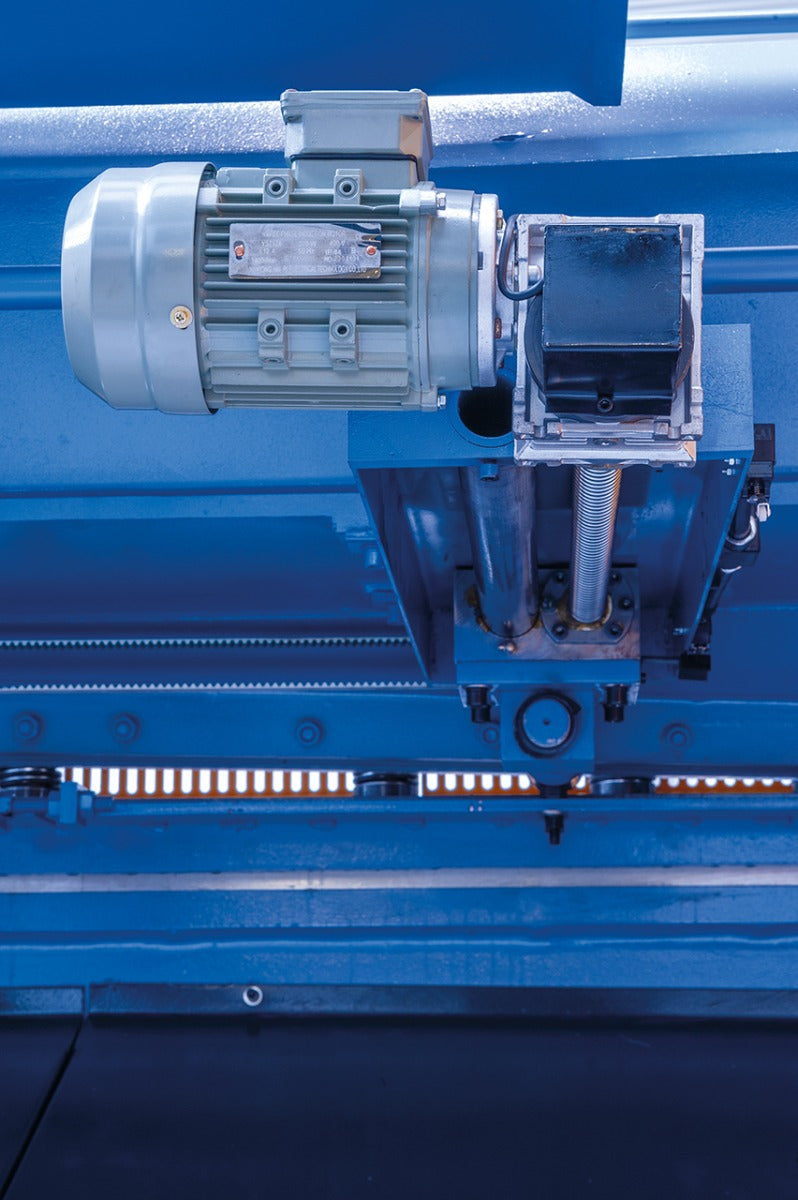

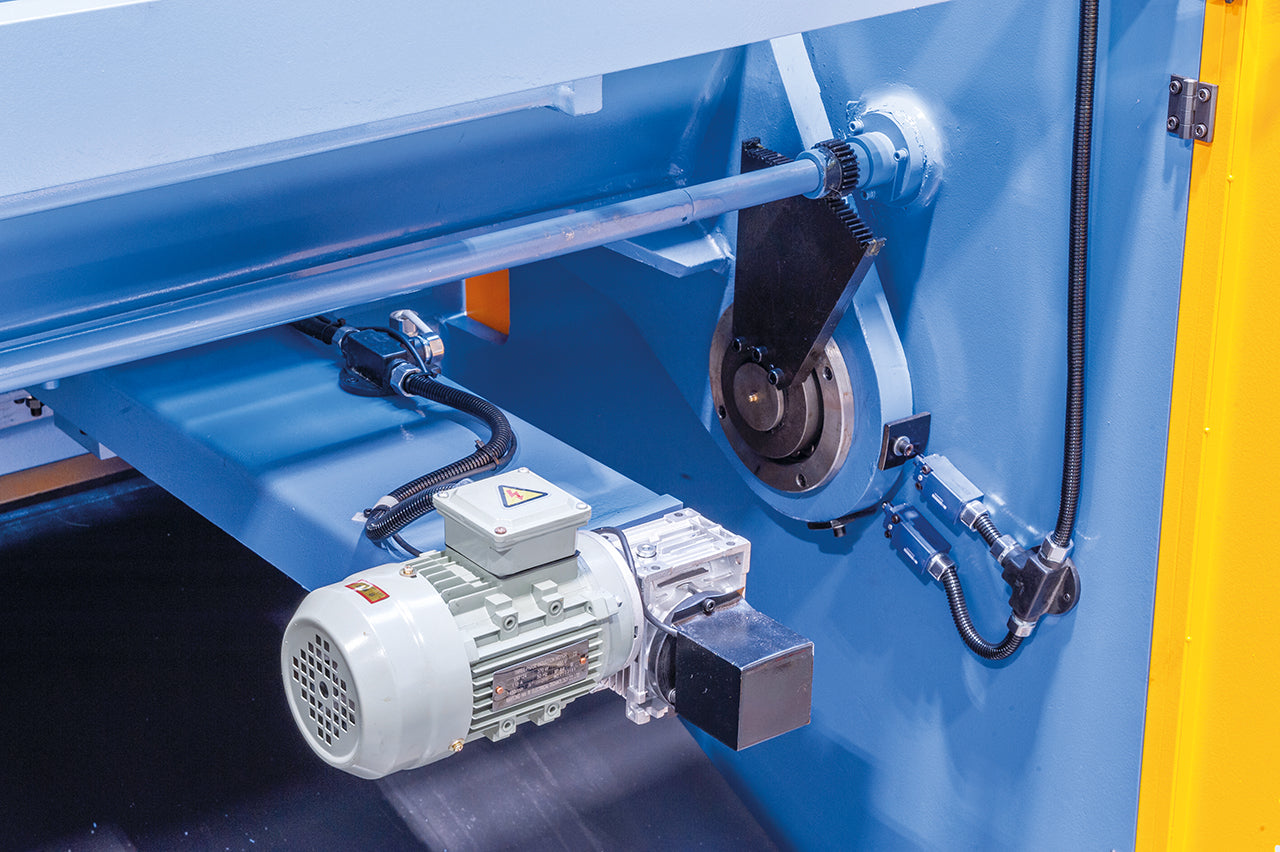

- Motorischer Hinteranschlag, präzises Verfahren über Kugelumlaufspindeln

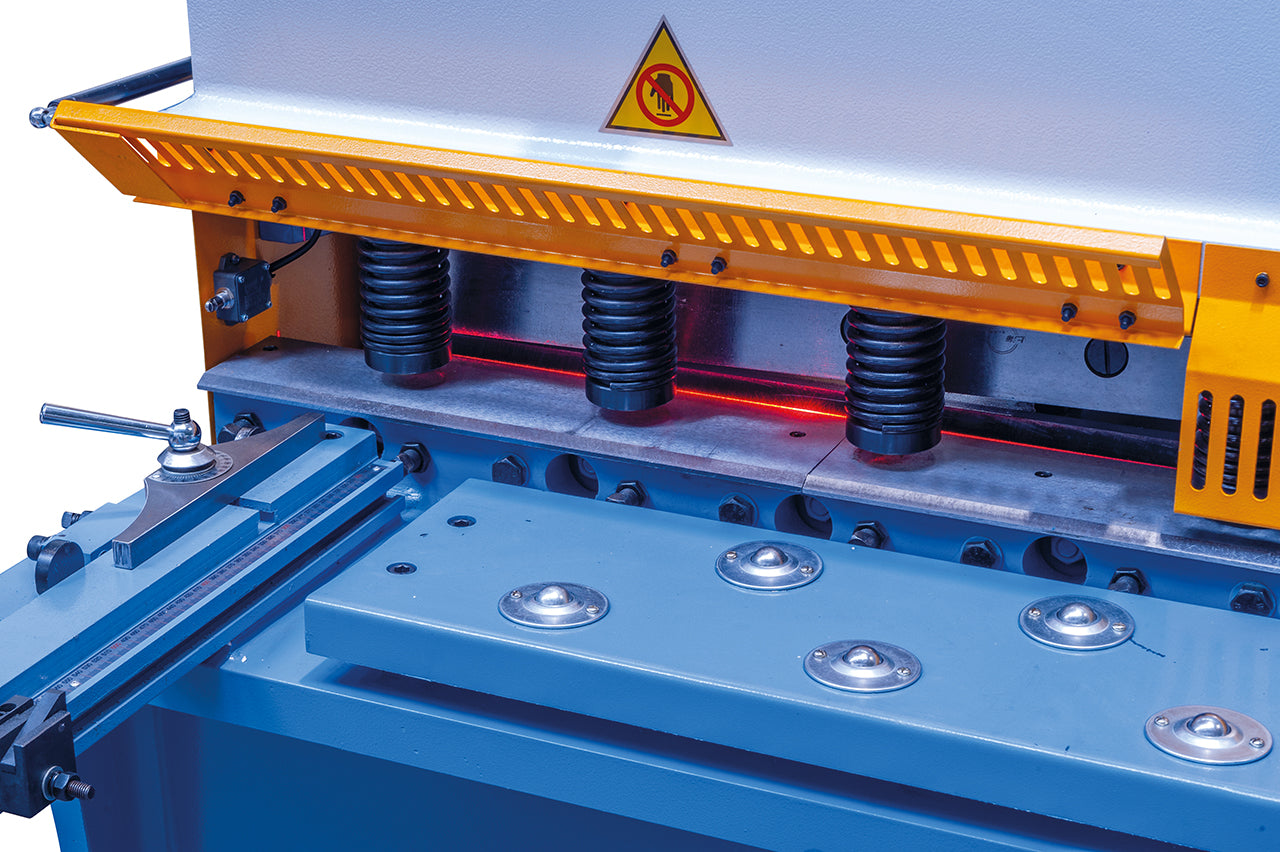

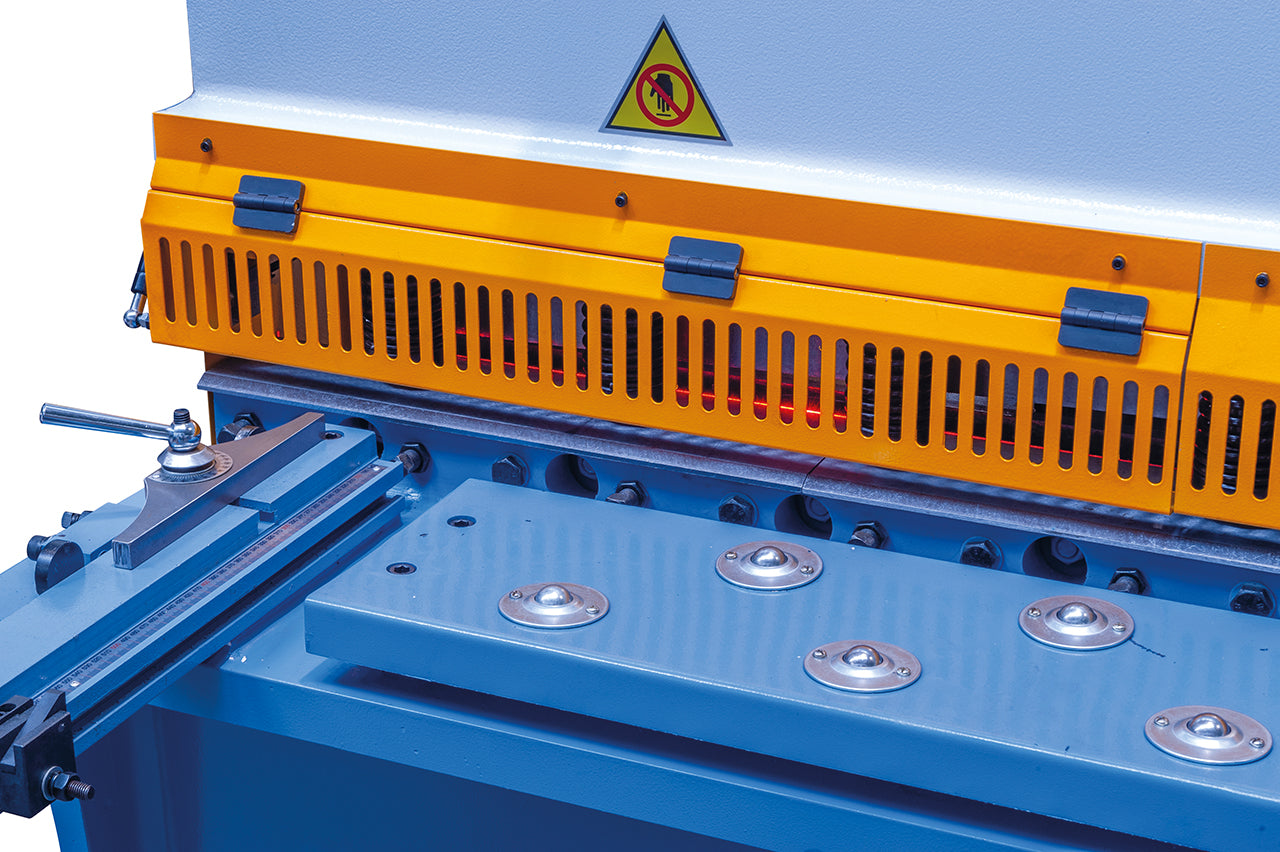

- Präzises Arbeiten durch integrierte Schnittlinienbeleuchtung mit Schattenriss

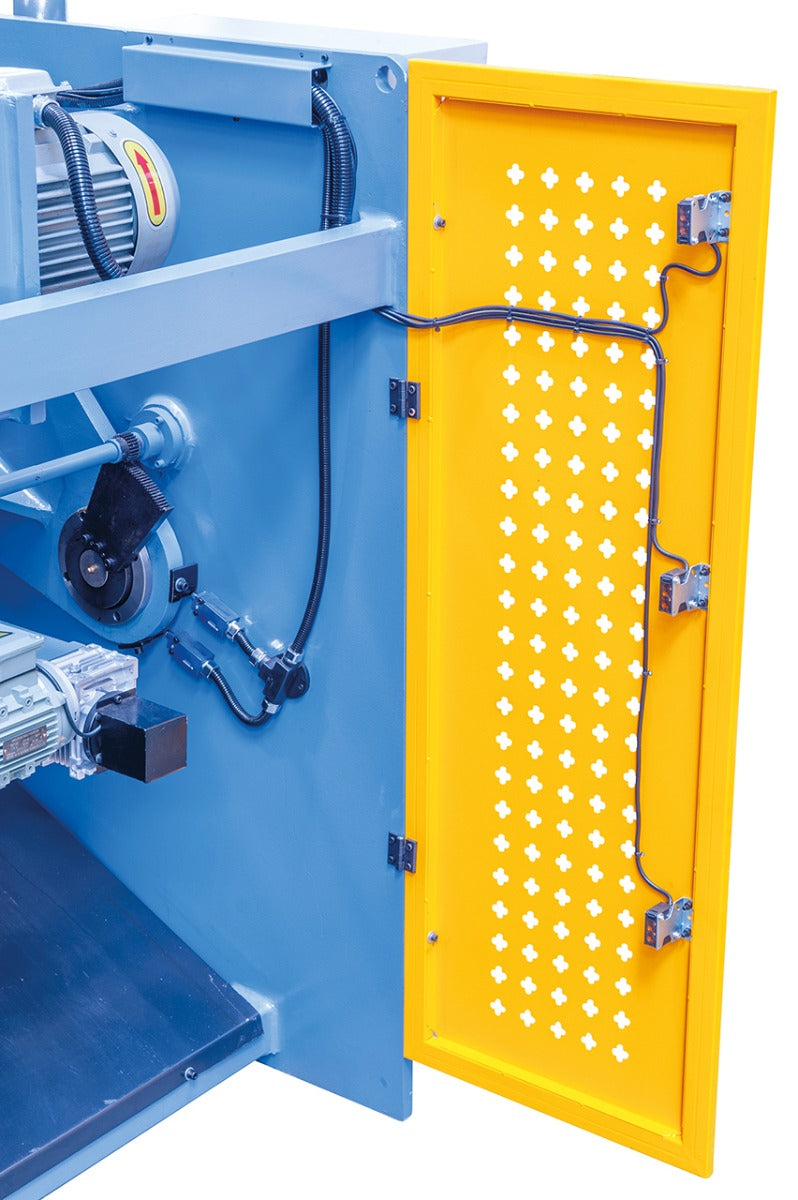

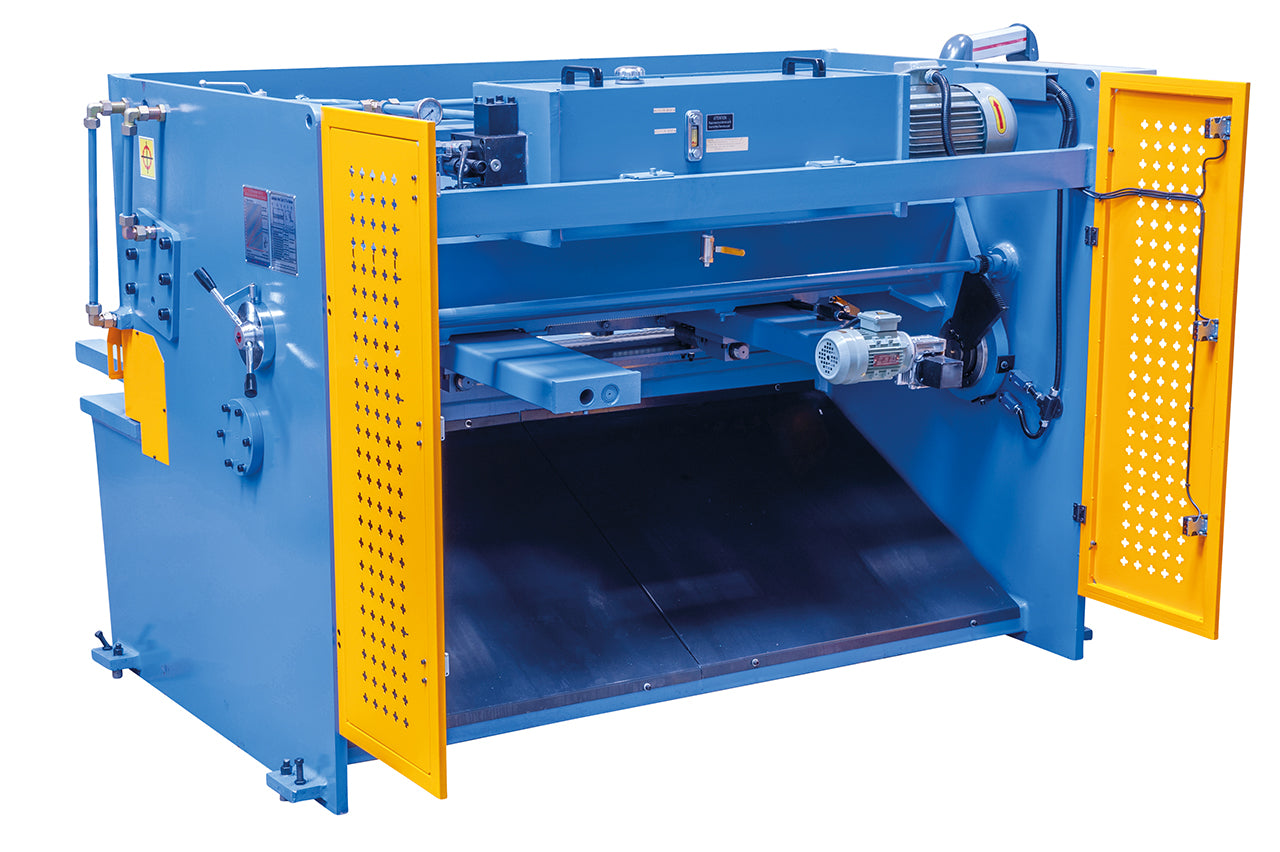

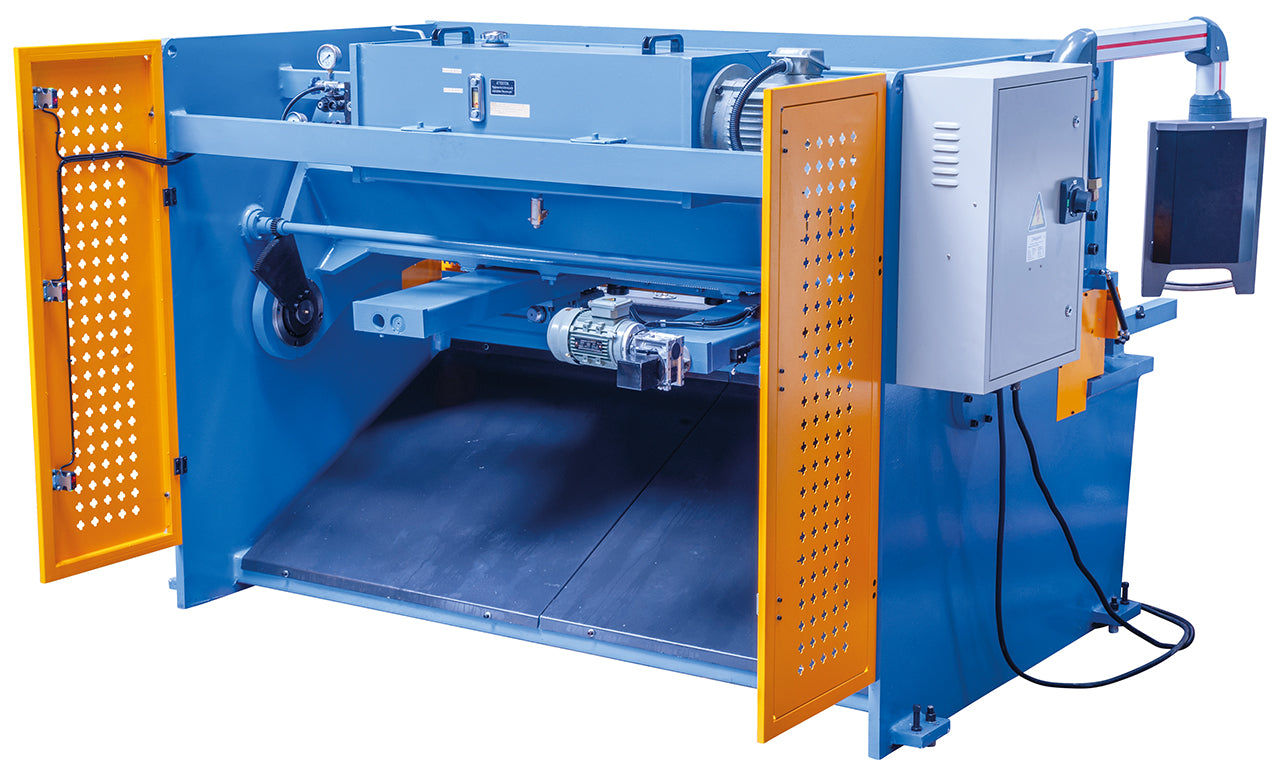

- Hohe Bedienersicherheit durch Schutzabdeckung und Fotozellen an der Rückseite der Maschine
- Für rationelles Schneiden verschiedenster Materialien, wie z.B. Stahlblech, Messing, Aluminium, Kupfer,...
- Schneiden mittels Fußpedal, Hände bleiben frei zum optimalen Positionieren des Bleches

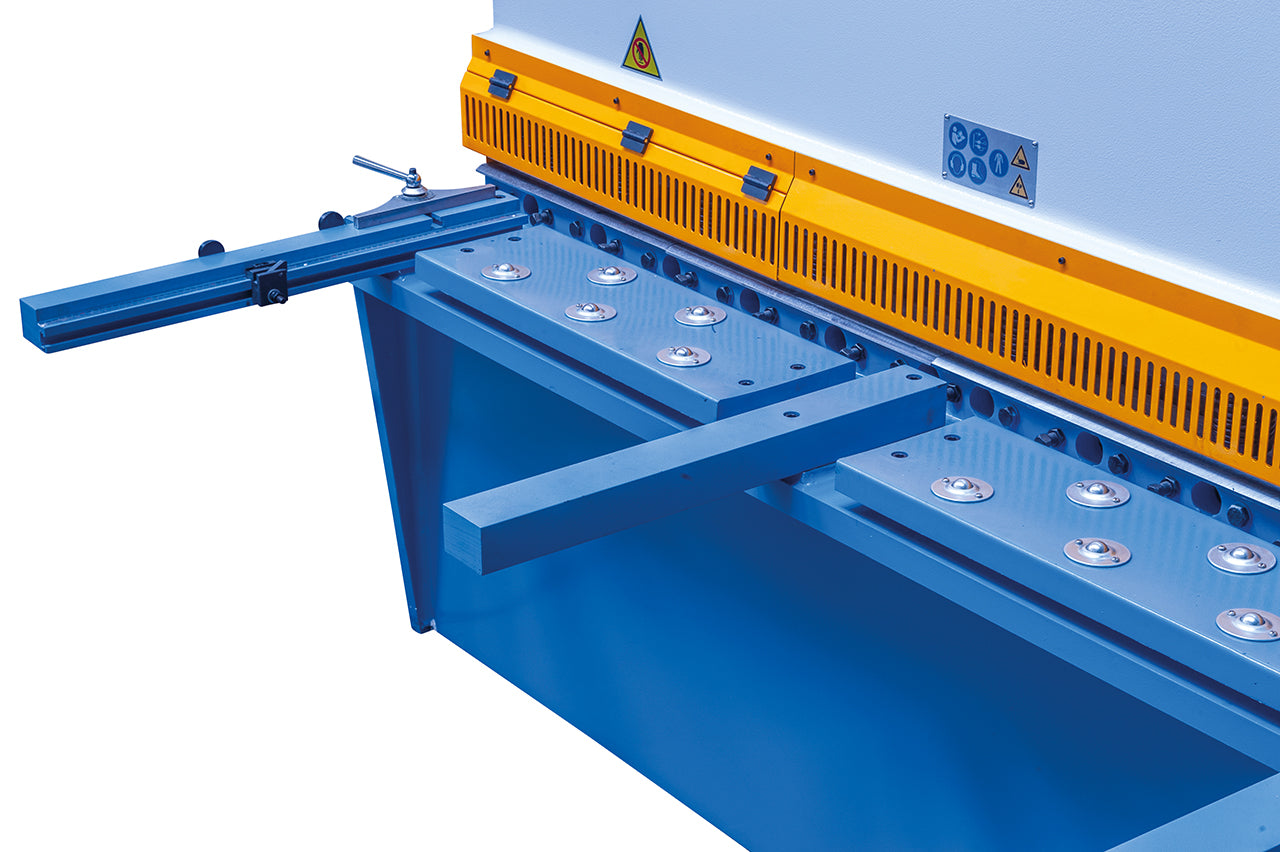

- Auflagearme an der Vorderseite für leichtes Bearbeiten großer Platten
- Tischauflagefläche mit integrierten Rollen, ideal für große Werkstücke
- Messerbalken mit niedrigem Schnittwinkel gewährleistet optimale Schnittergebnisse
Technische Spezifikationen
Schnittlänge |
2000 mm |
Max. Blechstärke * |
6 mm |
Schnittwinkel |
1° 30‘ |
Motorischer Hinteranschlag |
0 – 600 mm |
Hübe / min |
12 |
Anzahl der Niederhalter |
8 Stk. |
Tischhöhe |
800 mm |
Auflagearme |
3 Stk. |

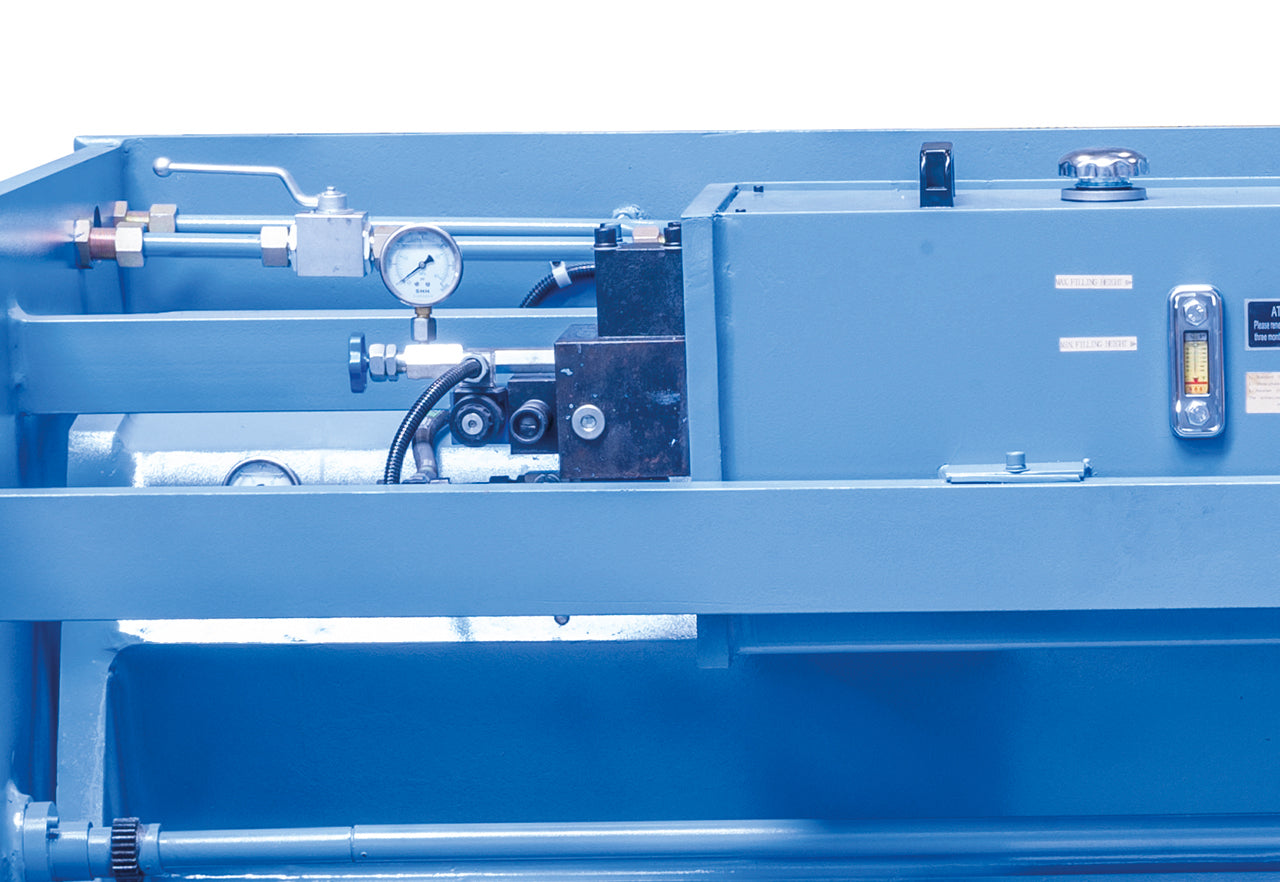

Öltank |
215 Liter |
Motorleistung |
7,5 kW |
Länge |
2800 mm |
Tiefe |
2800 mm |
Höhe |
1670 mm |
Gewicht ca. |
3550 kg |
* Materialfestigkeit 400 N/mm²
Lieferumfang

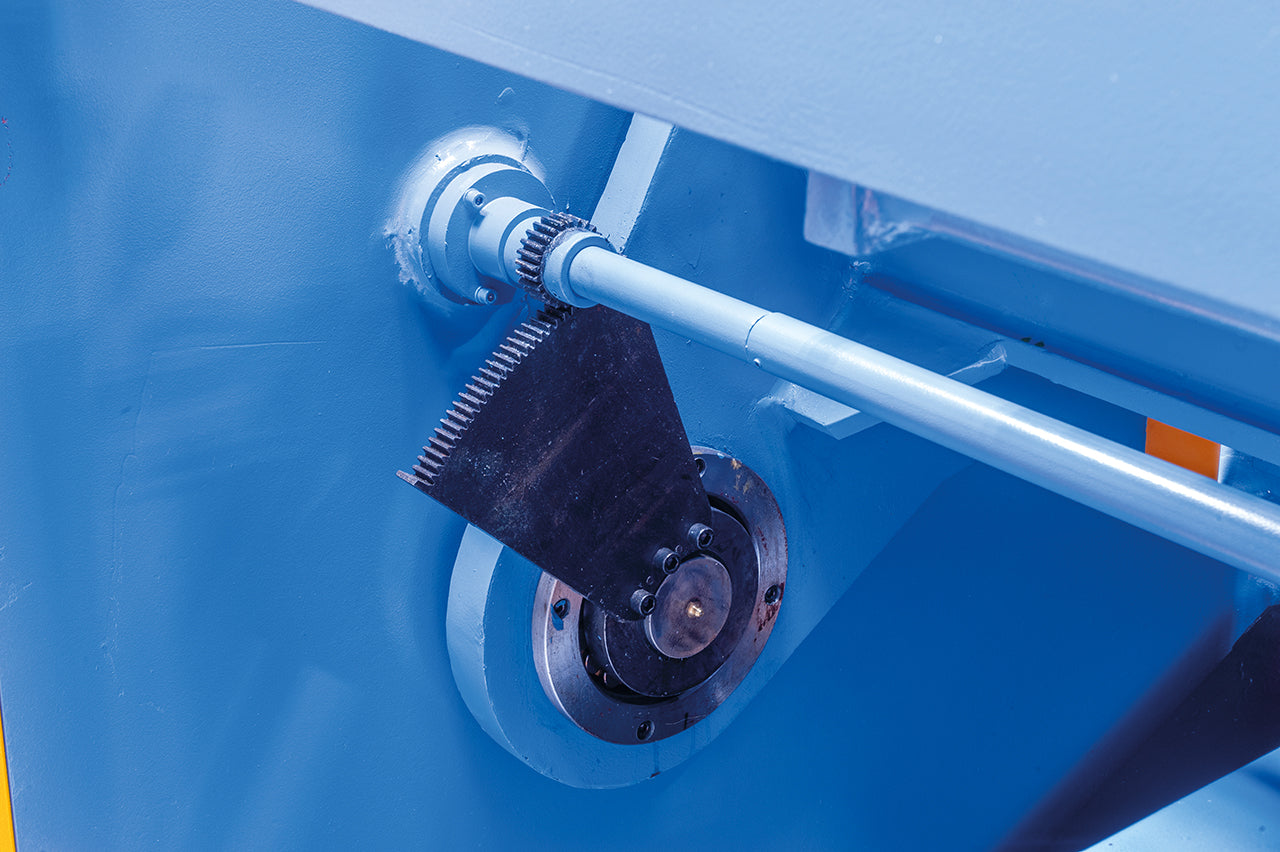

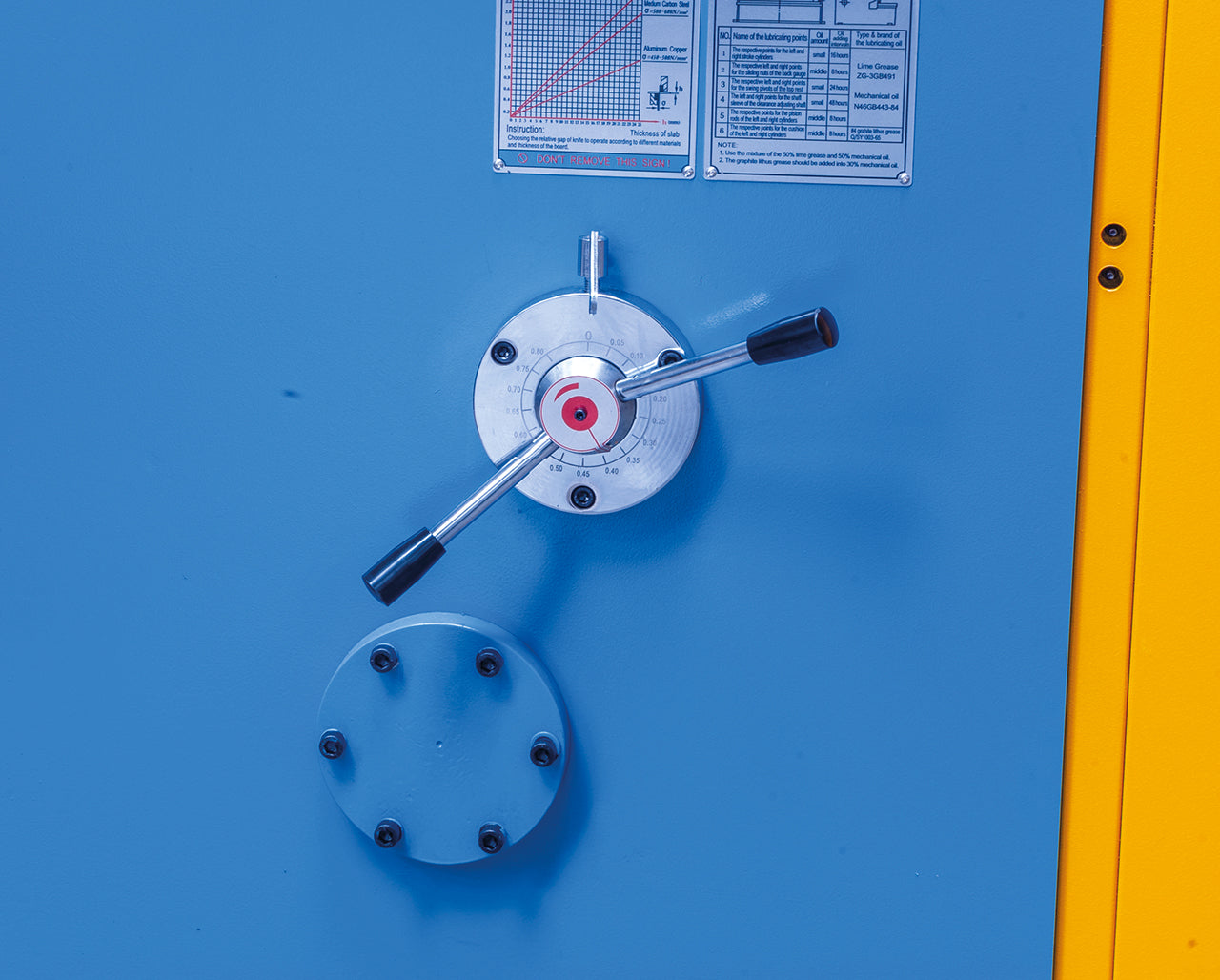

- Schnittspalteinstellung
- Schnittlinienbeleuchtung
- Motorischer NC-Hinteranschlag
- Vordere Blechauflagen
- Seitlicher Anschlag
- Winkelanschlag

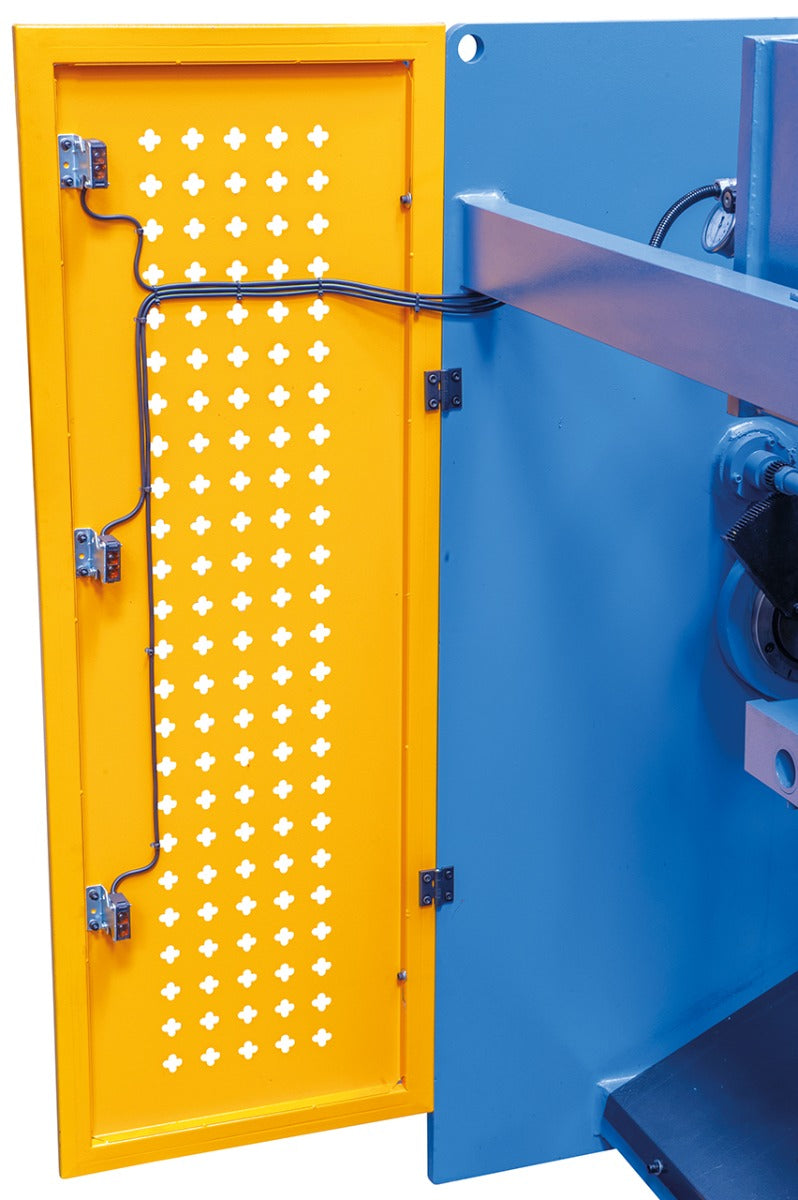

- Schutzblech mit Fotozellen

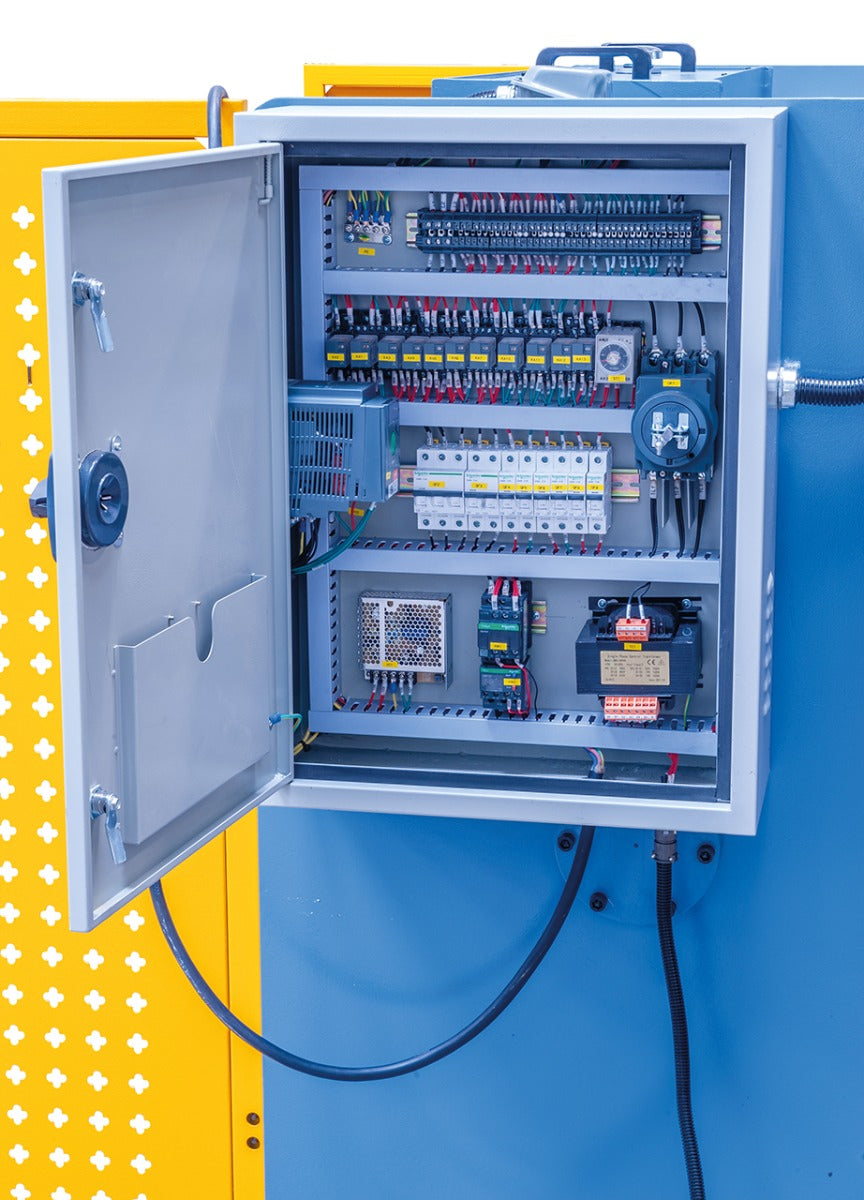

- NC-Steuerung E21S

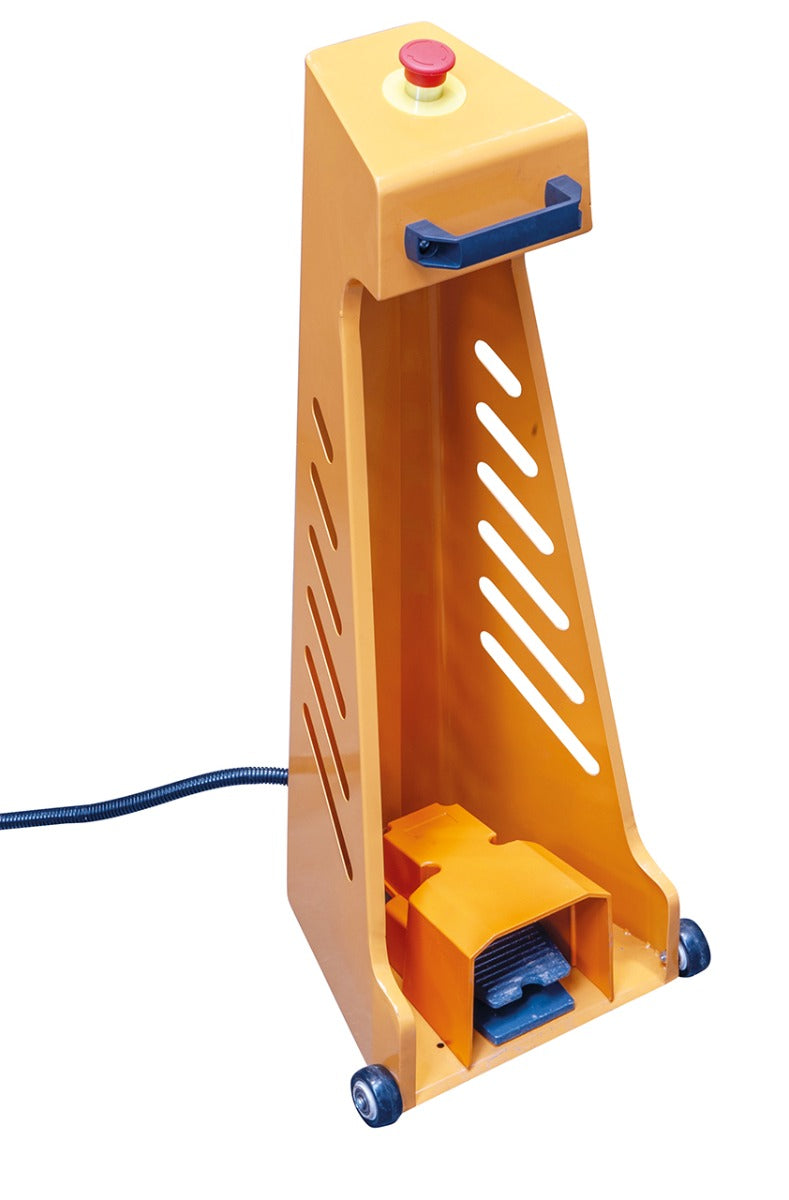

- Fußpedal mit Not-Halt
- Messer aus Werkzeugstahl
