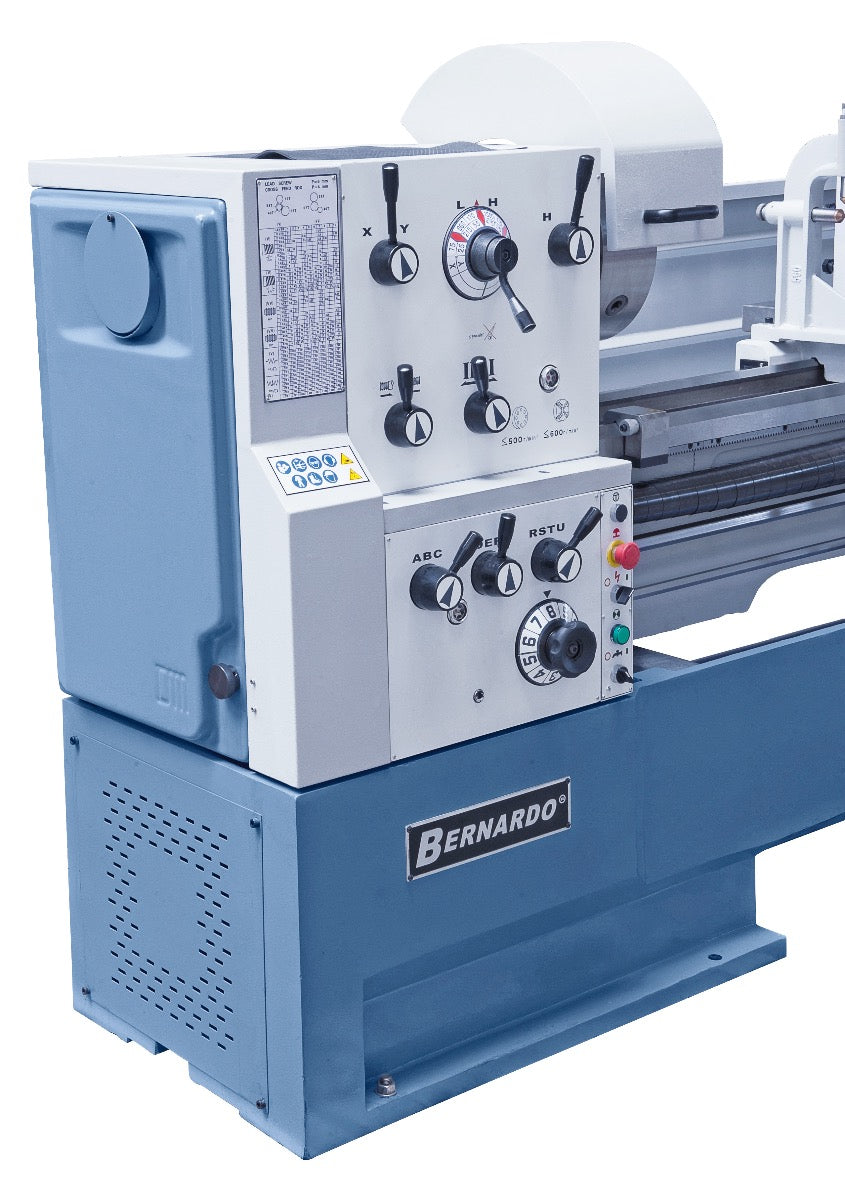

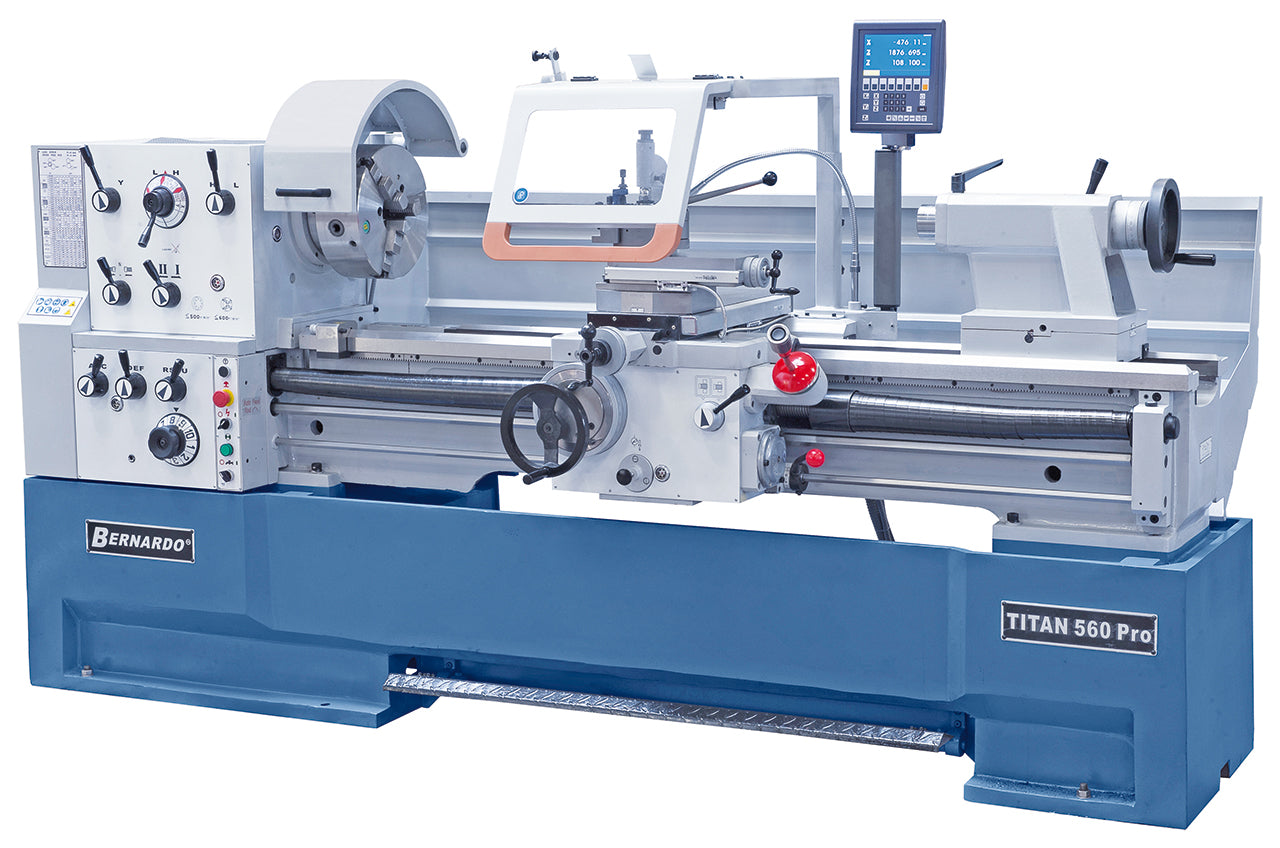

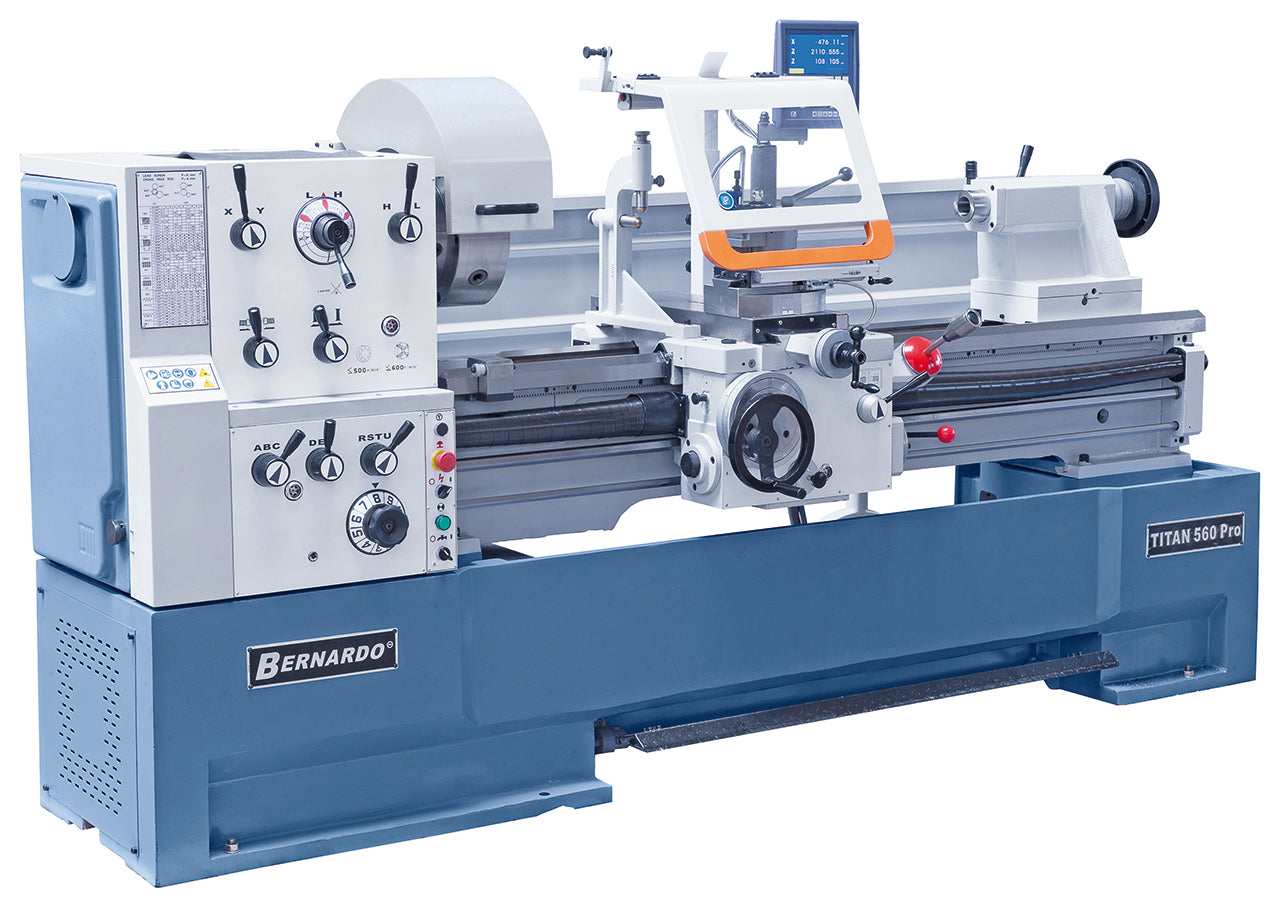

Die Produktionsdrehmaschine Titan 560 Pro wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.
Eigenschaften
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

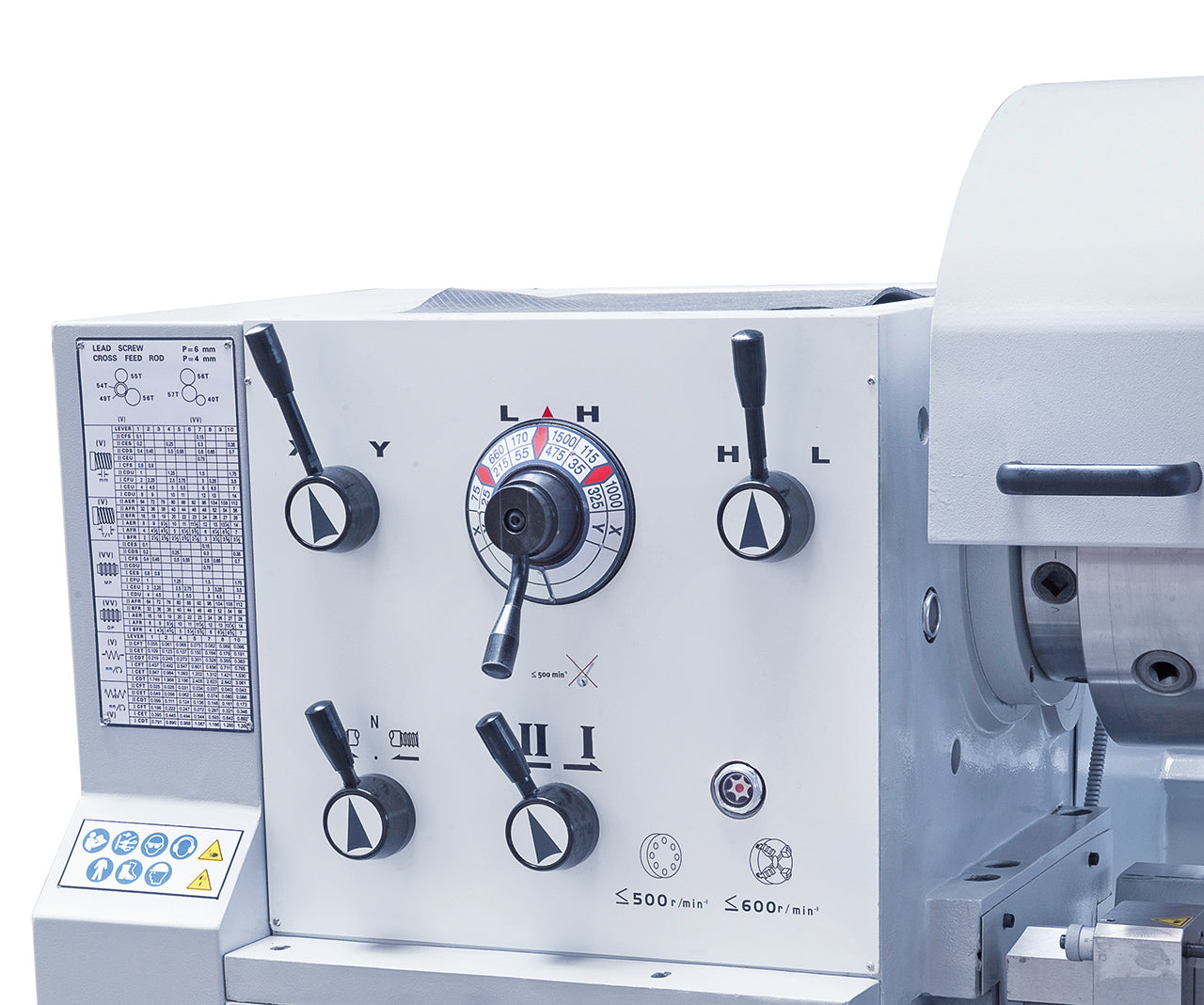

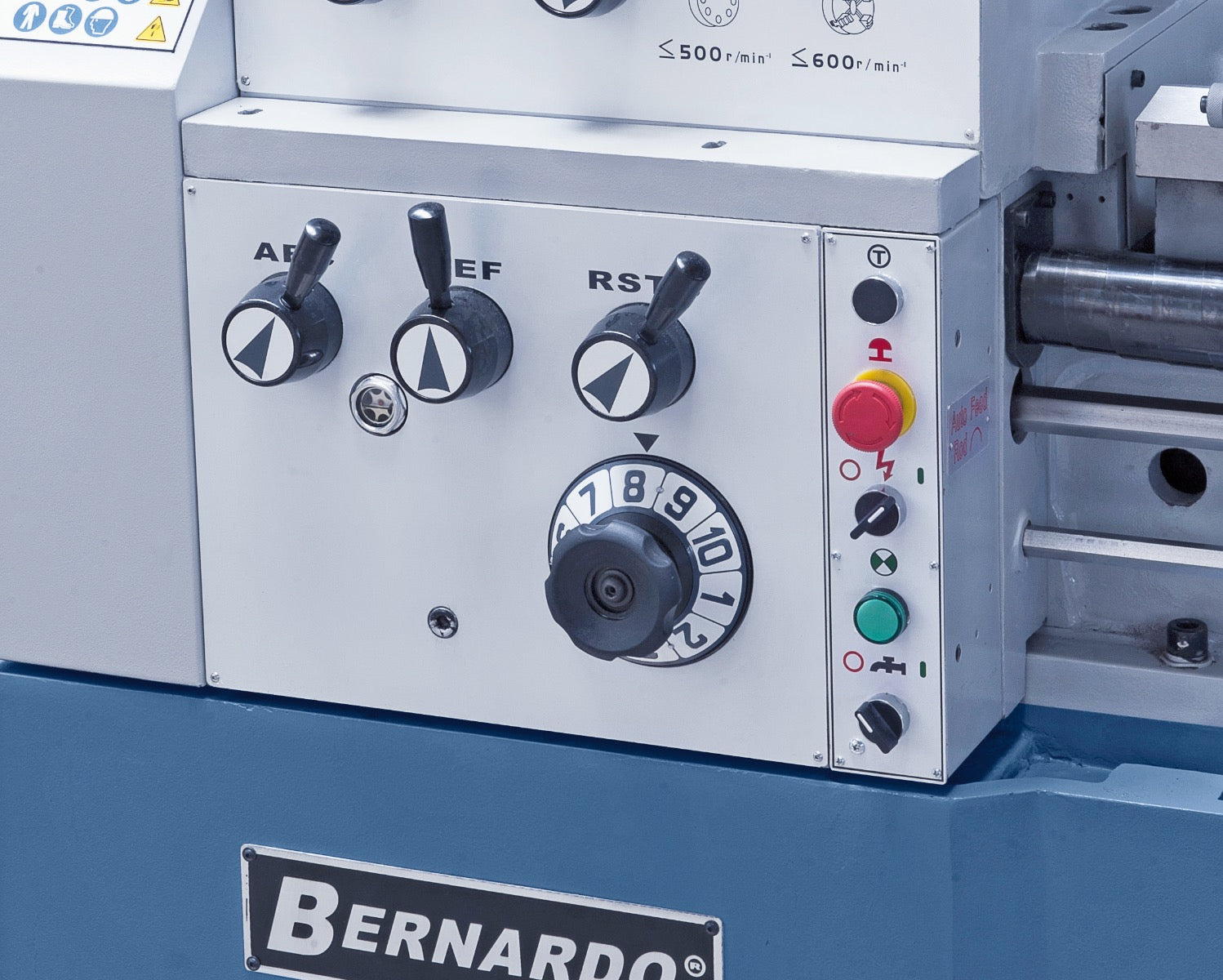

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

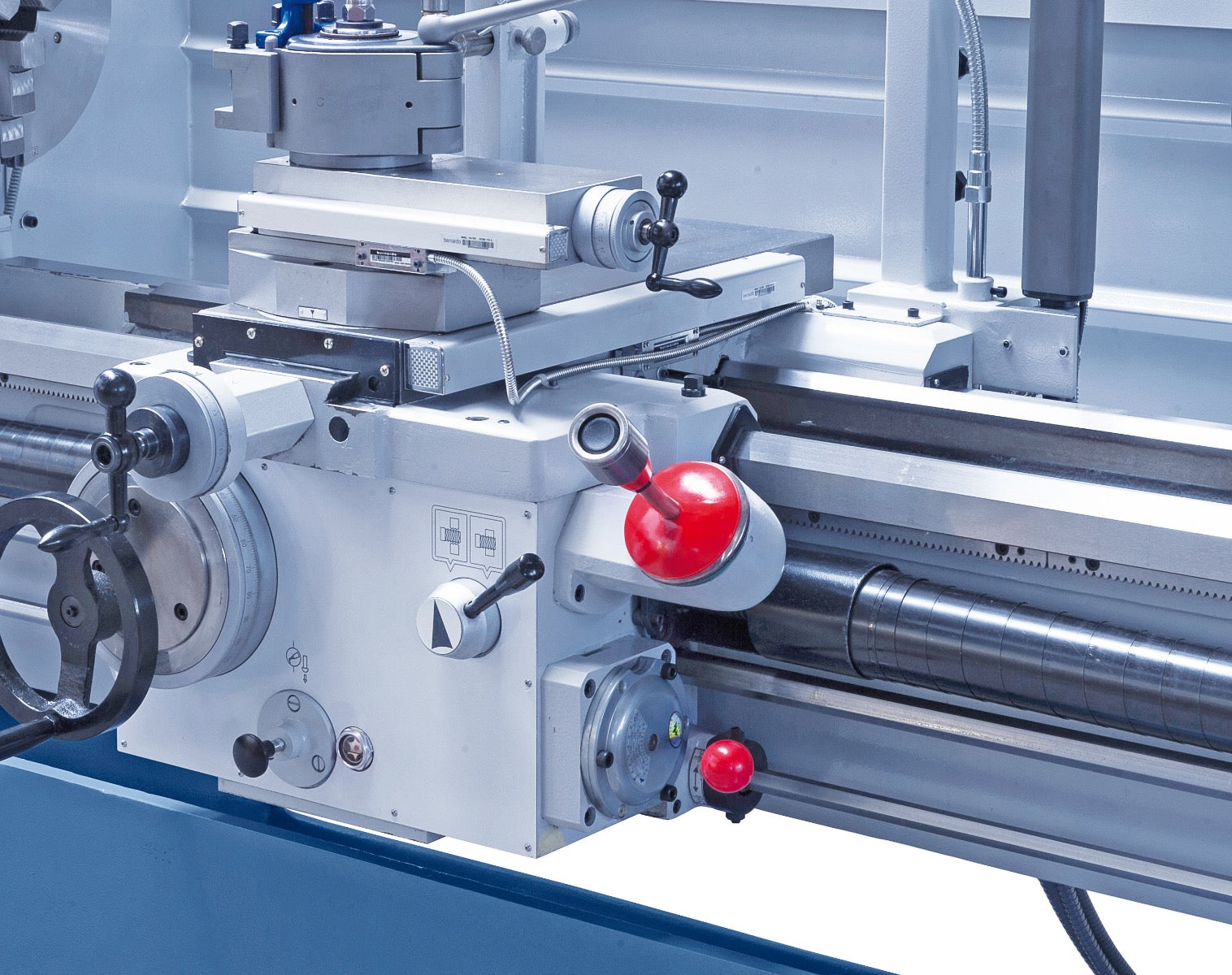

- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
- Zentralschmierung für den Bettschlitten
Technische Spezifikationen
| Spitzenweite |
|
3000 mm |
| Spitzenhöhe |
|
280 mm |
| Umlaufdurchmesser über Bett |
|
560 mm |
| Umlaufdurchmesser über Kröpfung |
|
785 mm |
| Umlaufdurchmesser über Planschlitten |
|
350 mm |
| Bettbreite |
|
350 mm |
| Spindelbohrung |
|
105 mm |
| Spindelaufnahme |
|
DIN 55029, D1 - 8 |
| Drehzahlbereich |
|
(12) 25 - 1500 U/min |
| Bereich Längsvorschübe |
|
(42) 0,055 - 3,061 mm/U |
| Bereich Planvorschübe |
|
(42) 0,025 - 1,384 mm/U |
| Metrische Gewinde |
|
(41) 0,1 - 14 mm |
| Zollgewinde |
|
(60) 2 - 112 Gg/1“ |
| Pinolendurchmesser |
|
75 mm |
| Pinolenweg |
|
185 mm |
| Pinolenaufnahme |
|
MK 5 |
| Motorleistung |
|
7,5 kW (10,0 PS) |
| Maschinenabmessung |
Länge |
4340 mm |
|
Breite x Höhe |
1150 x 1610 mm |
| Gewicht ca. |
|
3000 kg |
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

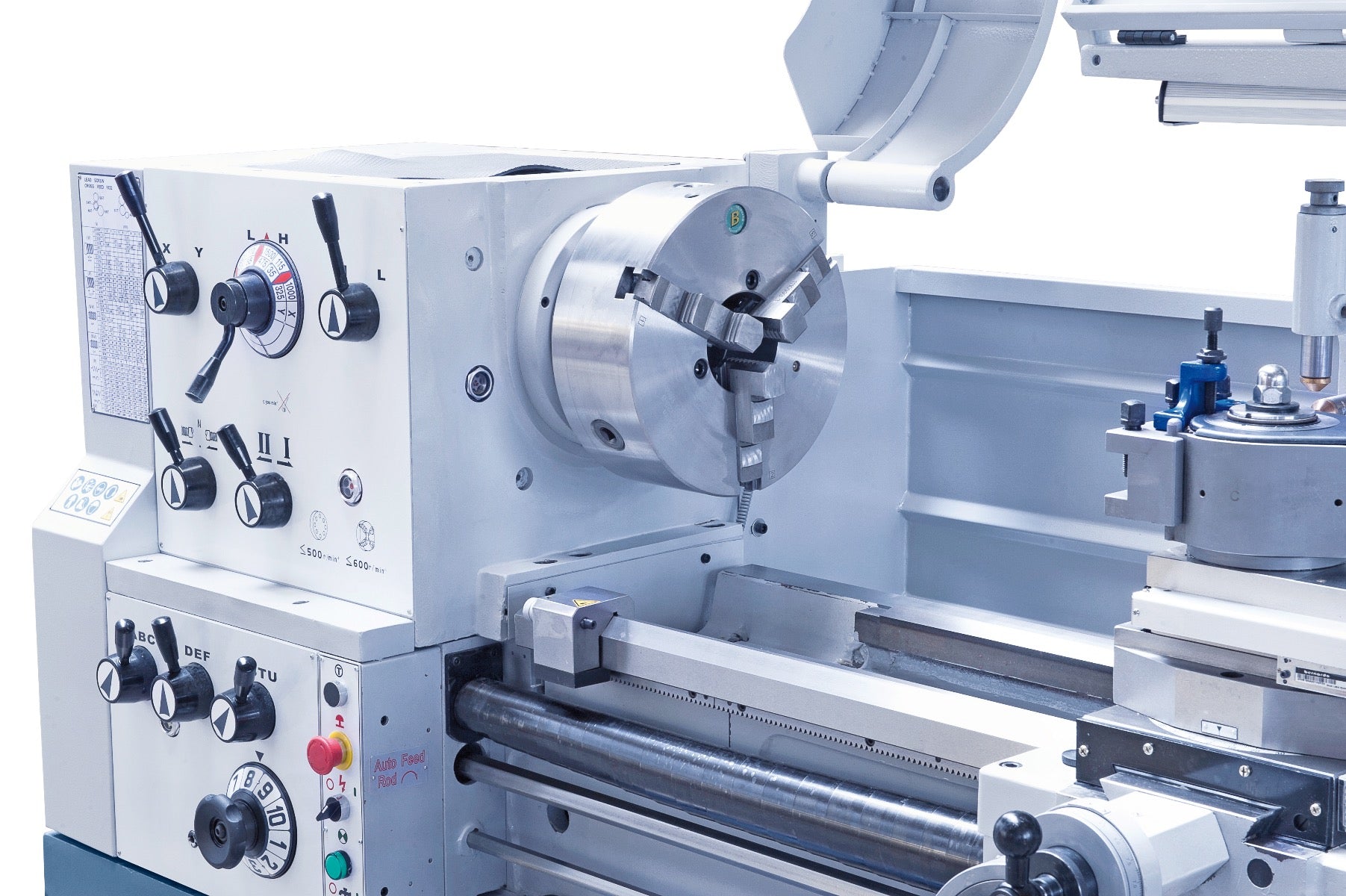

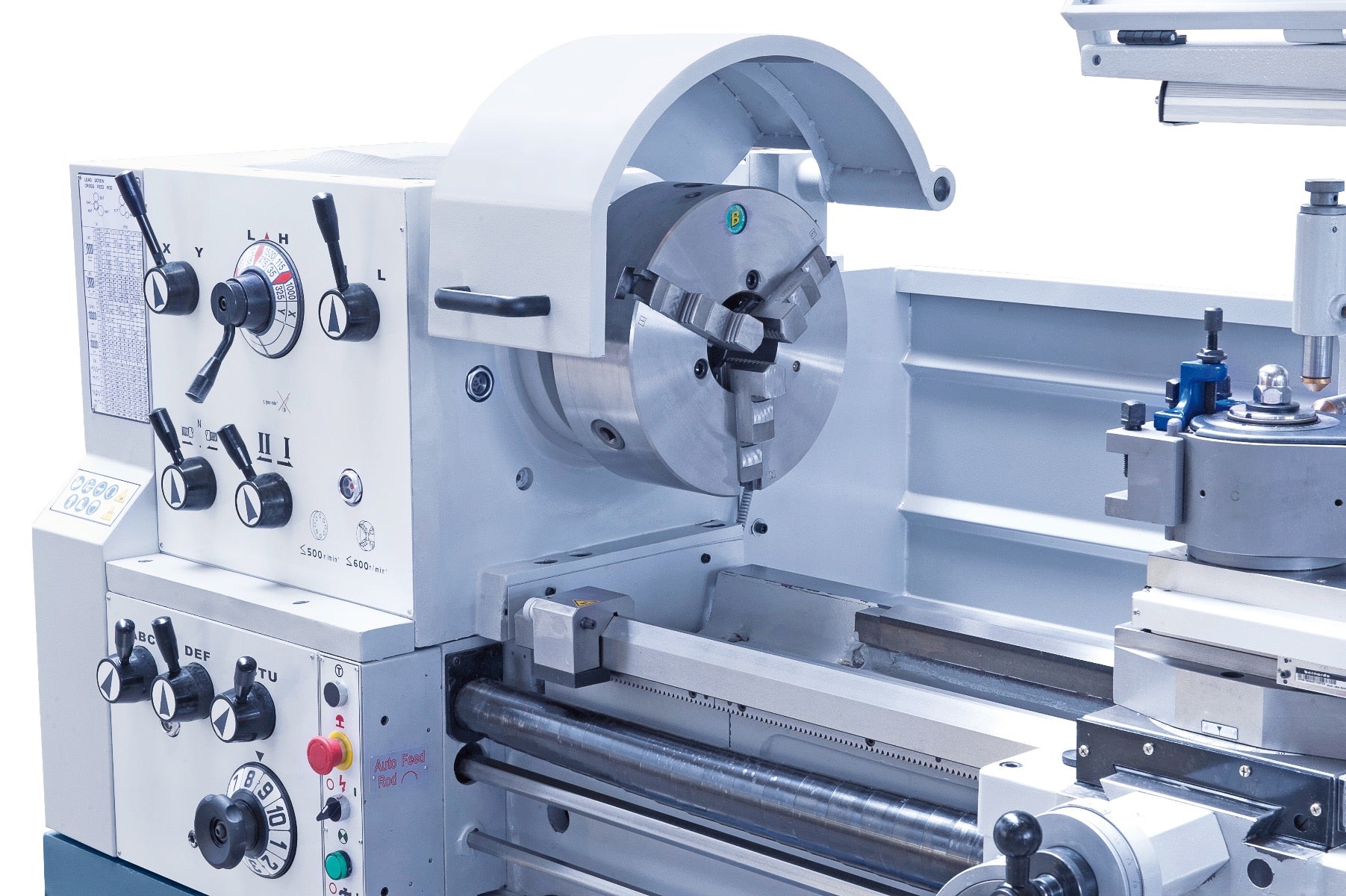

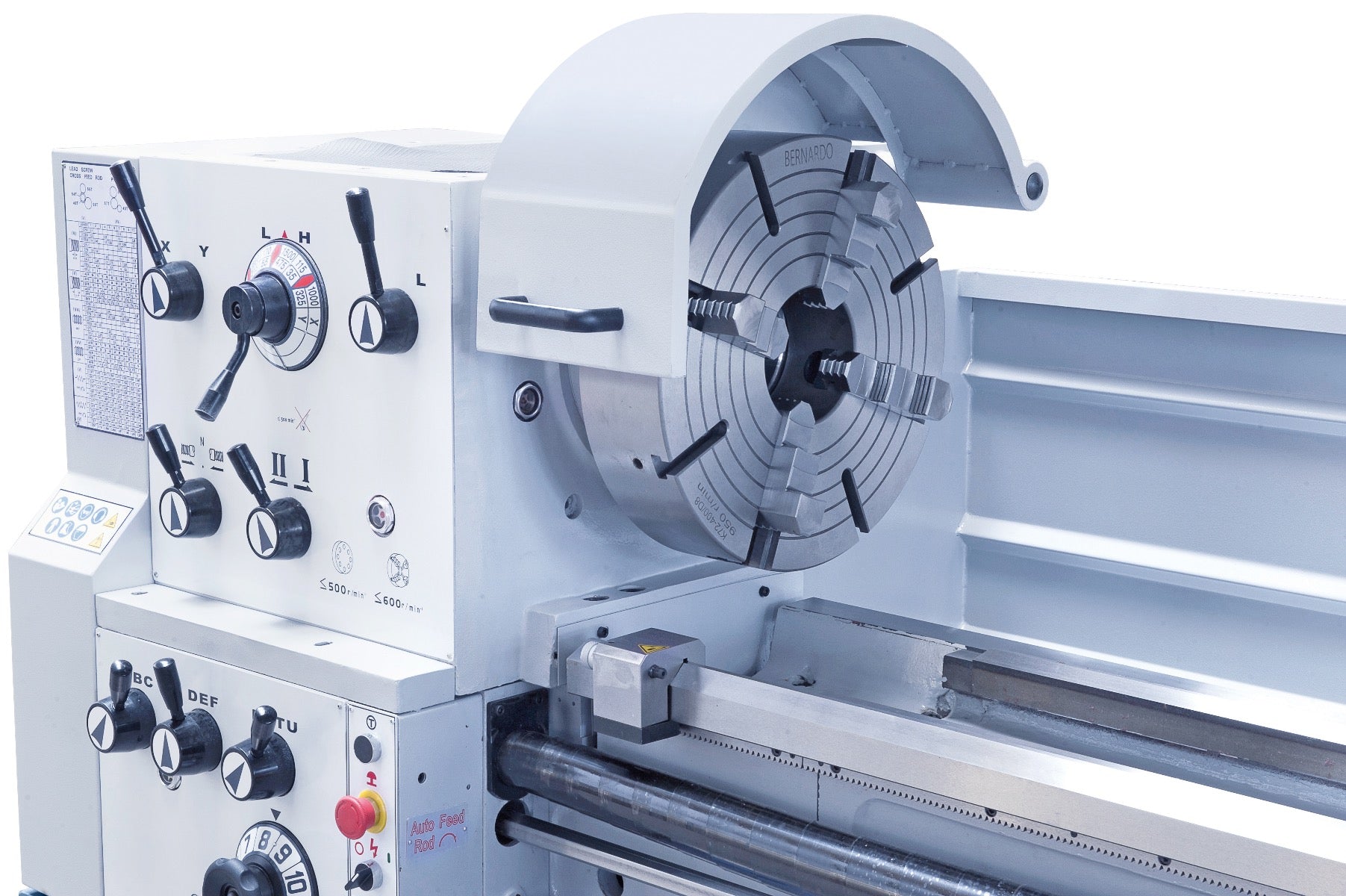

- 3-Backenfutter PS3-315 mm / D8
- Aufspannscheibe 450 mm

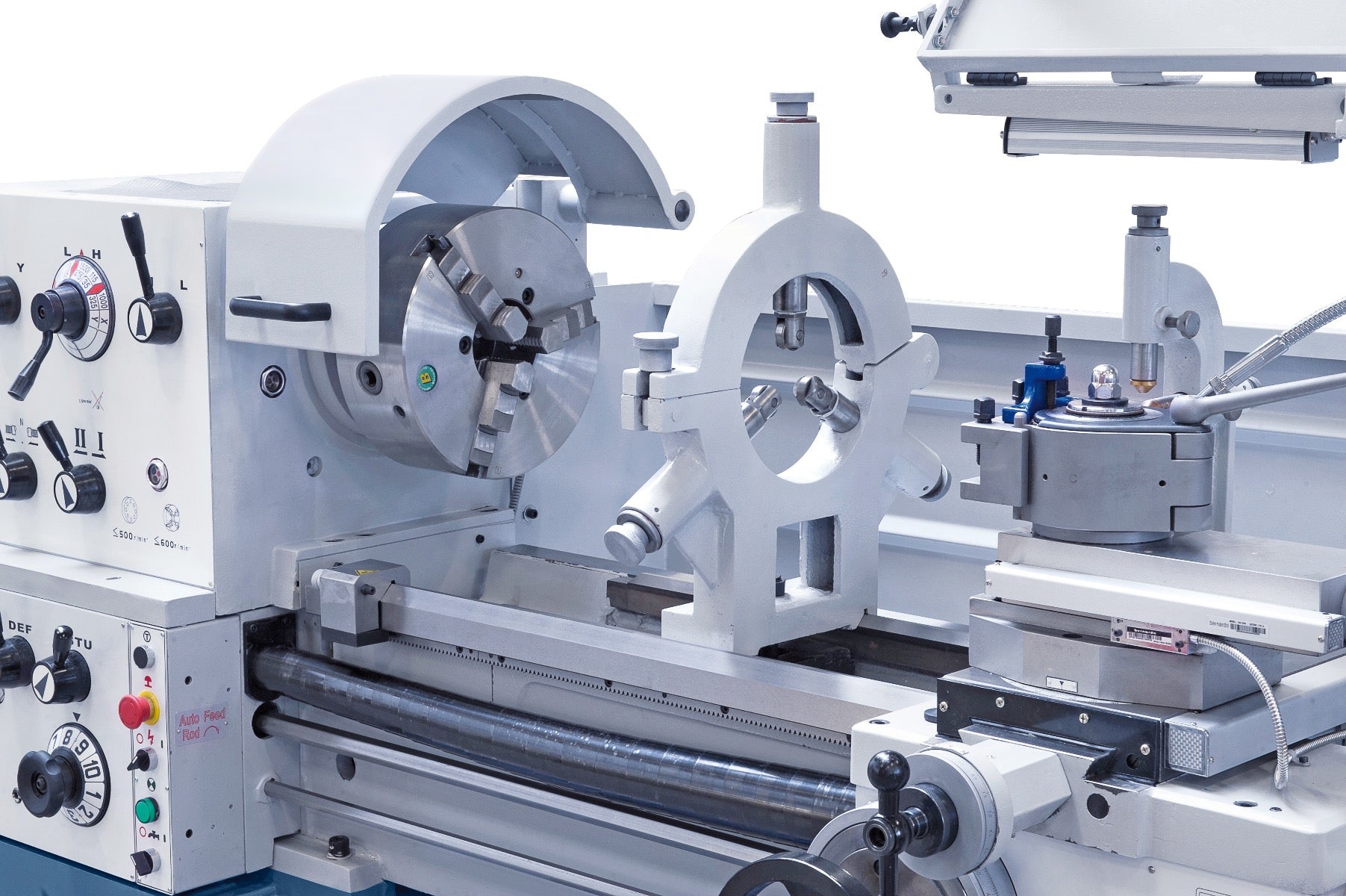

- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Erstbefüllung mit Shell Tellus 46
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung

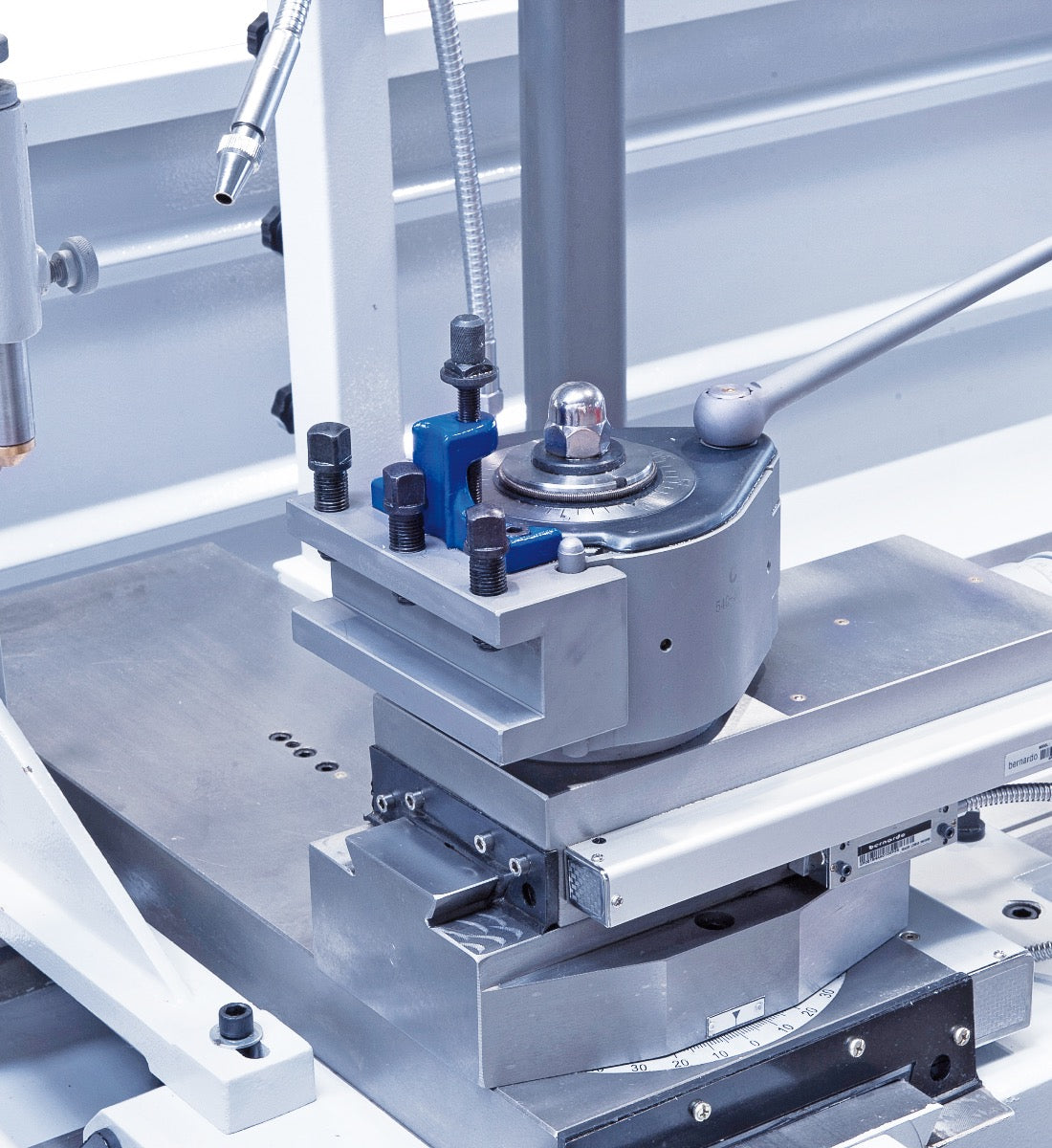

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Rutschkupplung
- Eilgang längs und plan
- LED-Maschinenleuchte

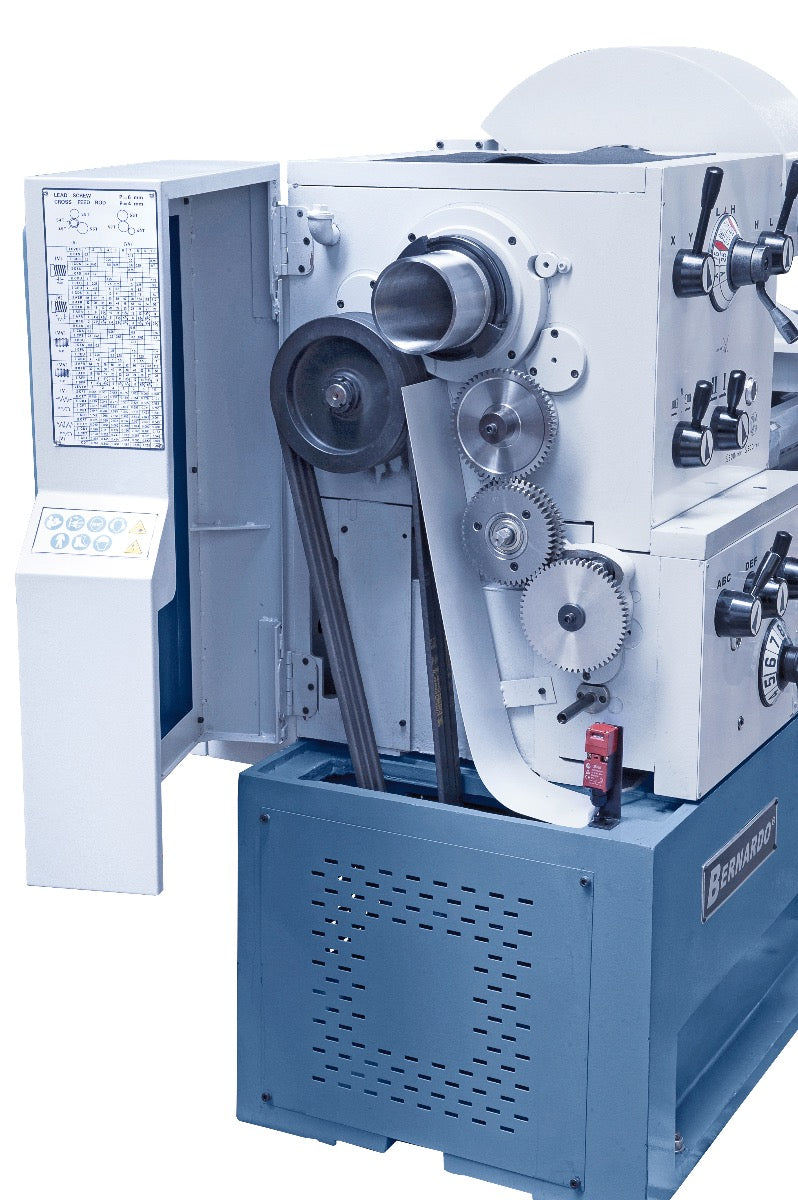

- Wechselräder
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
