Die Universalfräsmaschine UWF 130 Servo mit verschiebbarem Oberarm ist eine Weiterentwicklung der bekannten UWF 130. Durch den...
Vendor: Bernardo
SKU: 02-1283XL
Availability: Auf Lager
Product Type: Universalfräsmaschinen mit Servoantrieb für Vorschübe
€20.702,00
€20.702,00

inkl. 19 % MWST

Limited-Time Offers, End in: 151D 8H 23M 0S
Bernardo UWF 130 Servo 02-1283XL

Bernardo UWF 130 Servo 02-1283XL

€20.702,00

Bernardo UWF 130 Servo 02-1283XL

€20.702,00

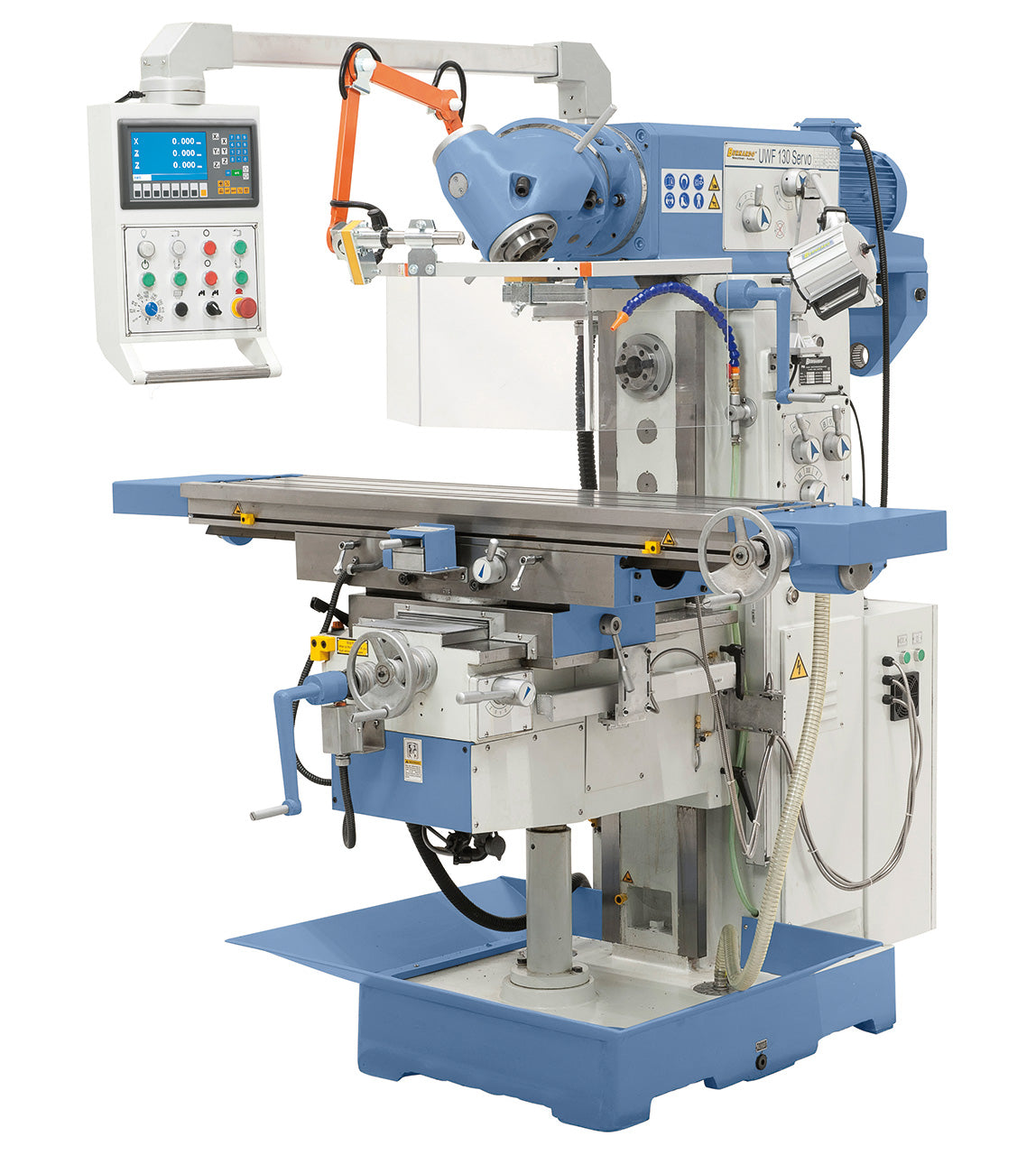

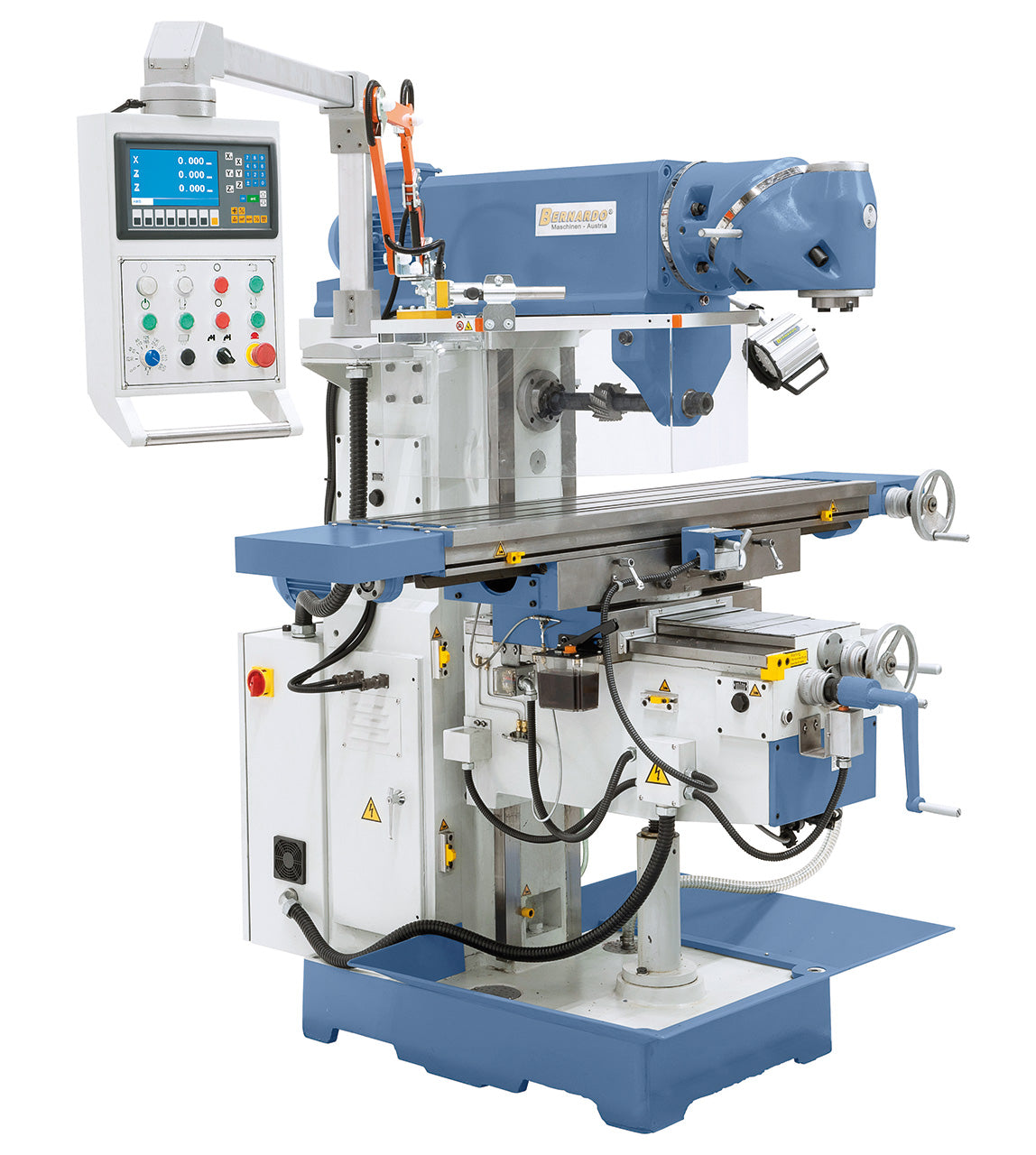

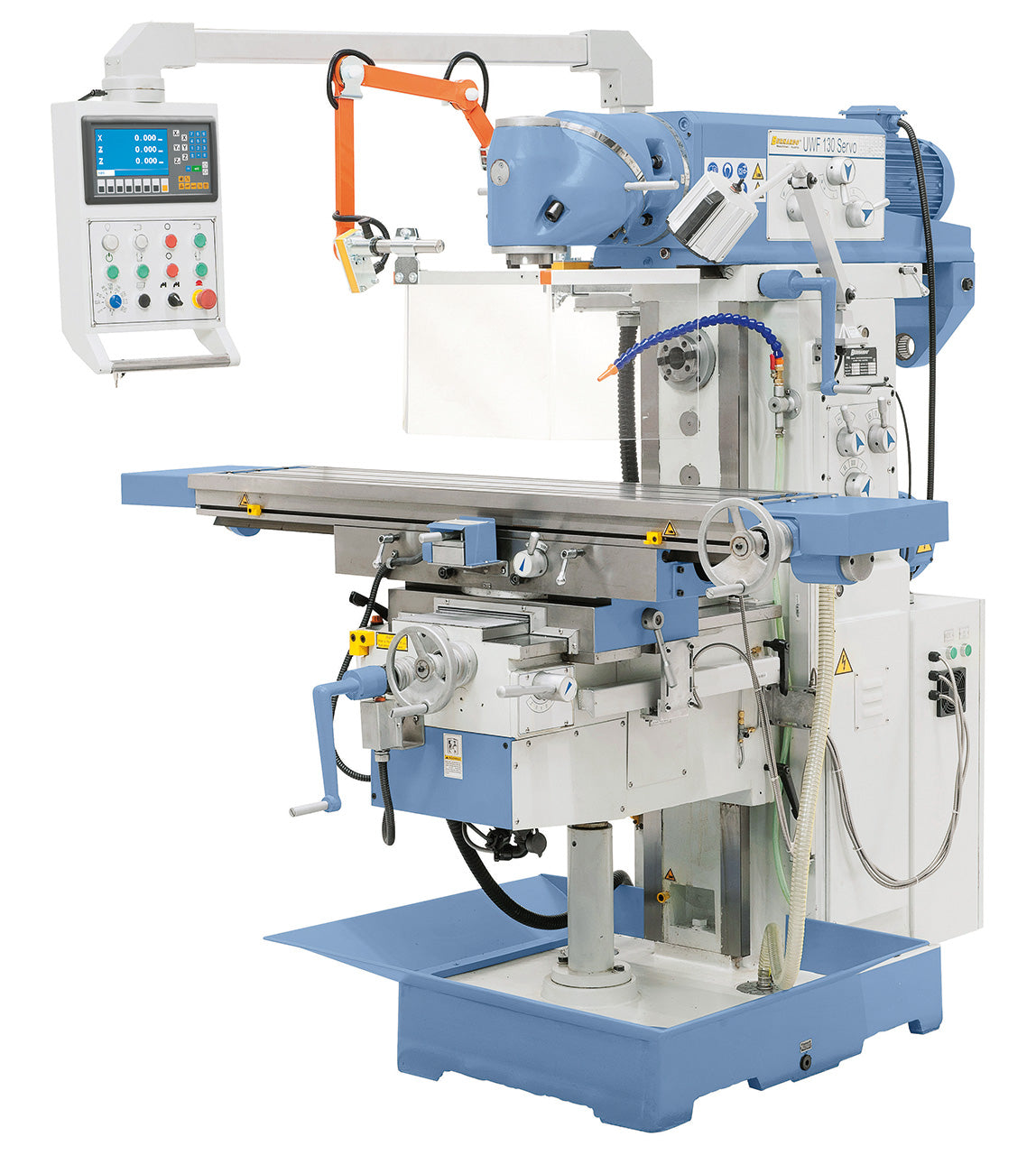

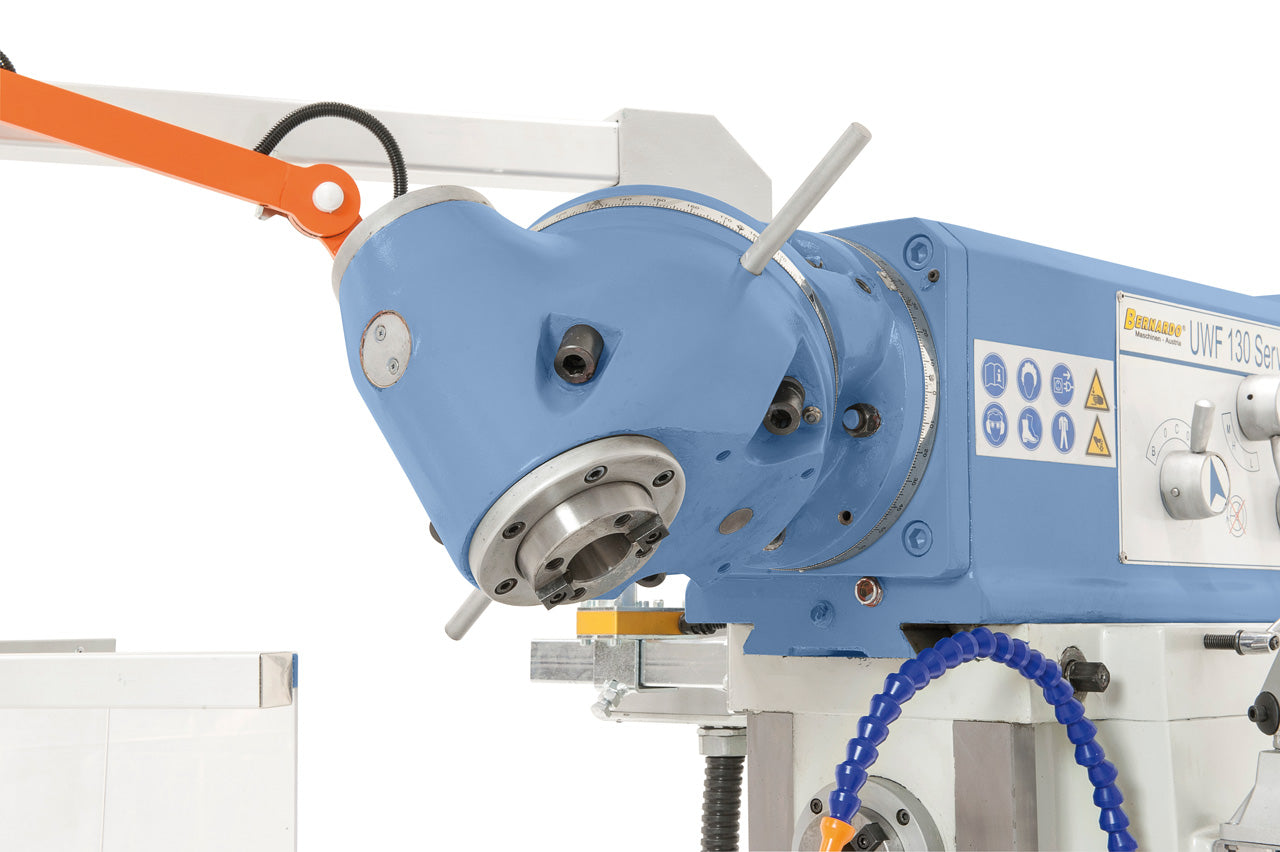

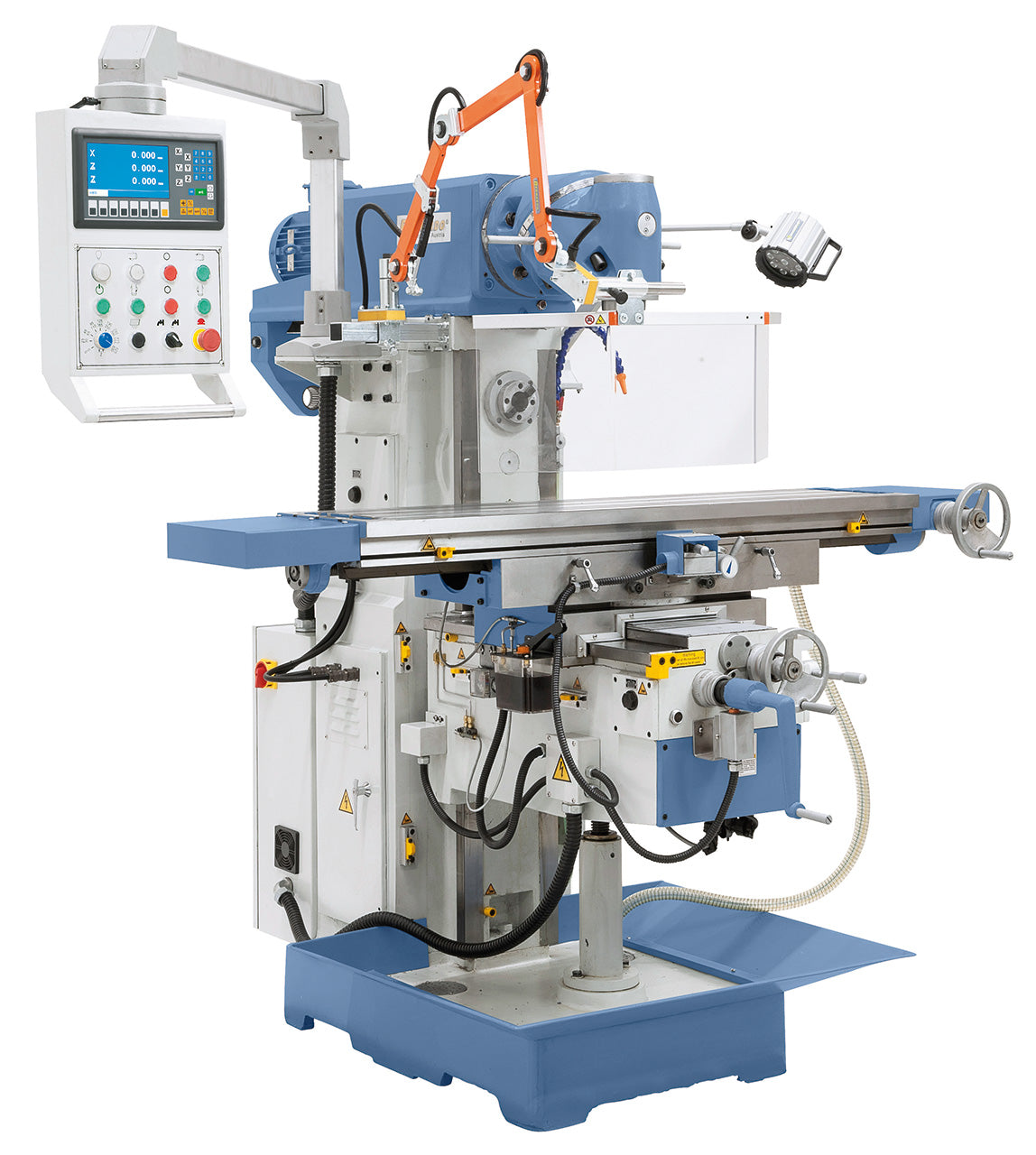

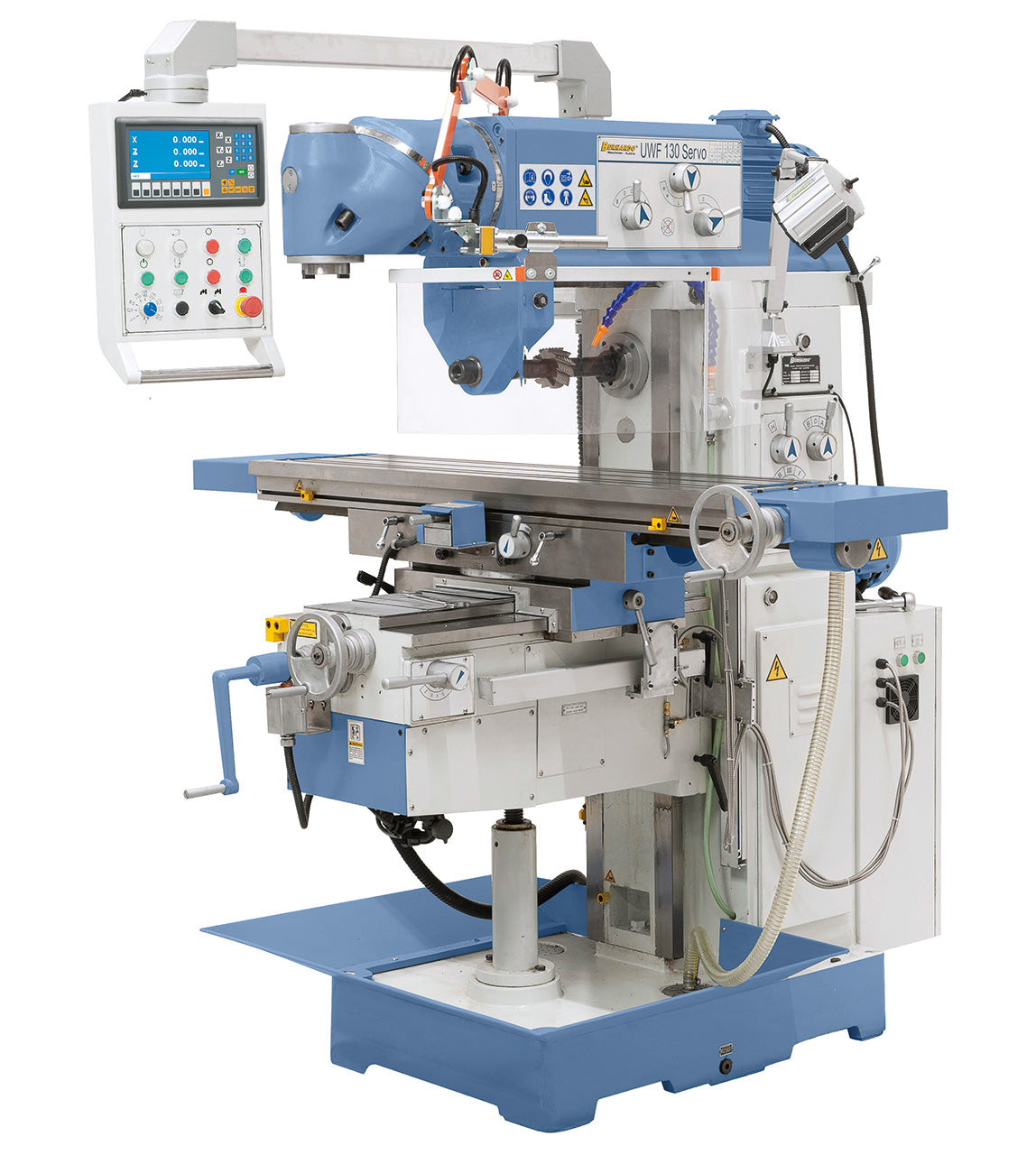

Die Universalfräsmaschine UWF 130 Servo mit verschiebbarem Oberarm ist eine Weiterentwicklung der bekannten UWF 130. Durch den auf sämtliche Winkelpositionen einstellbaren Fräskopf und einem Verfahrweg von 1000 mm in der x-Achse ist diese Maschine vielseitig einsetzbar. Besonderes Merkmal dieses Models ist der Eilgang und die 8 Vorschübe in allen Achsen, angetrieben über einen Servomotor.

Eigenschaften

  • Serienmäßig mit Servomotor für Vorschübe und Eilgang in x-, y- und z-Achse

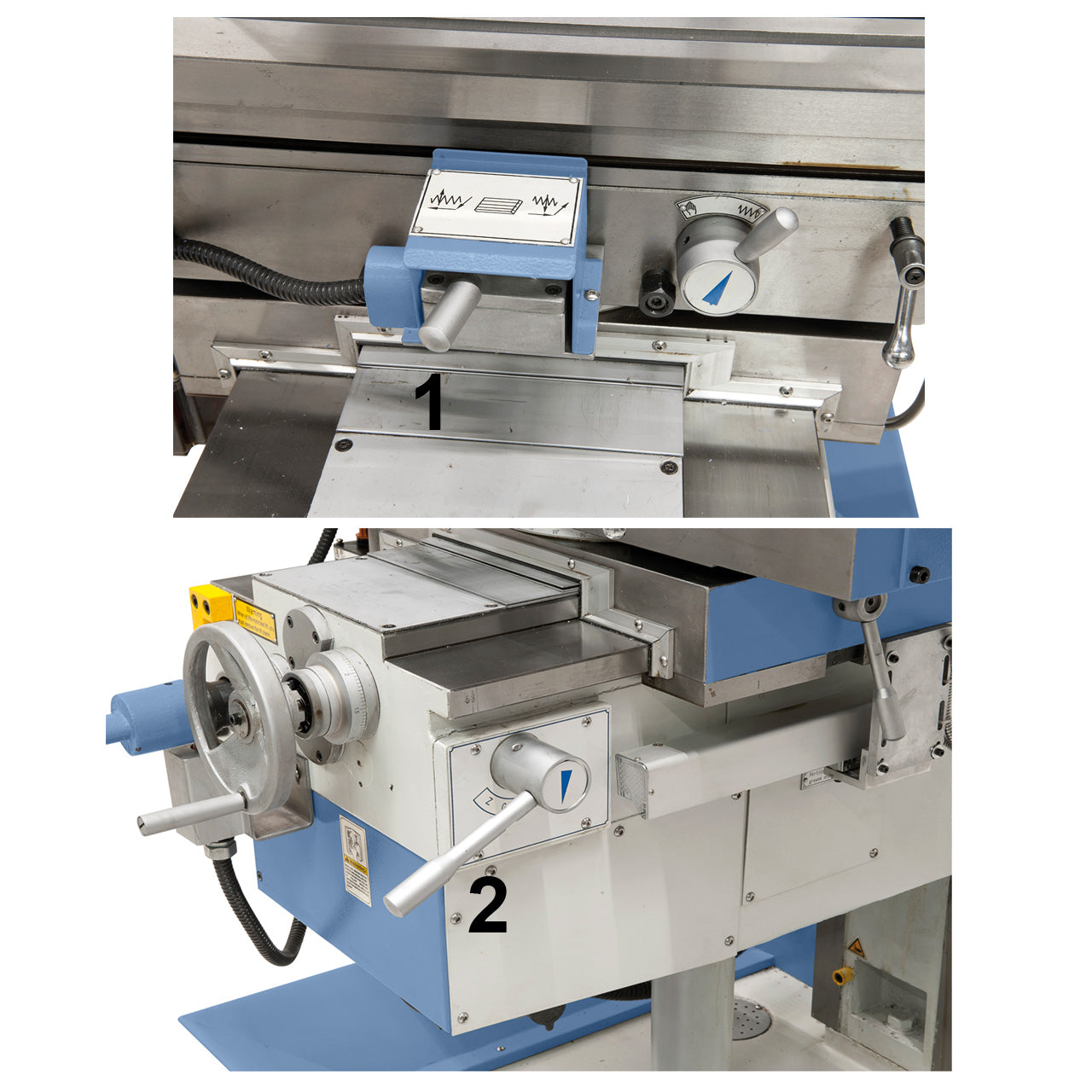

  • x-Achsenverstellung des Tisches erfolgt an der Vorderseite

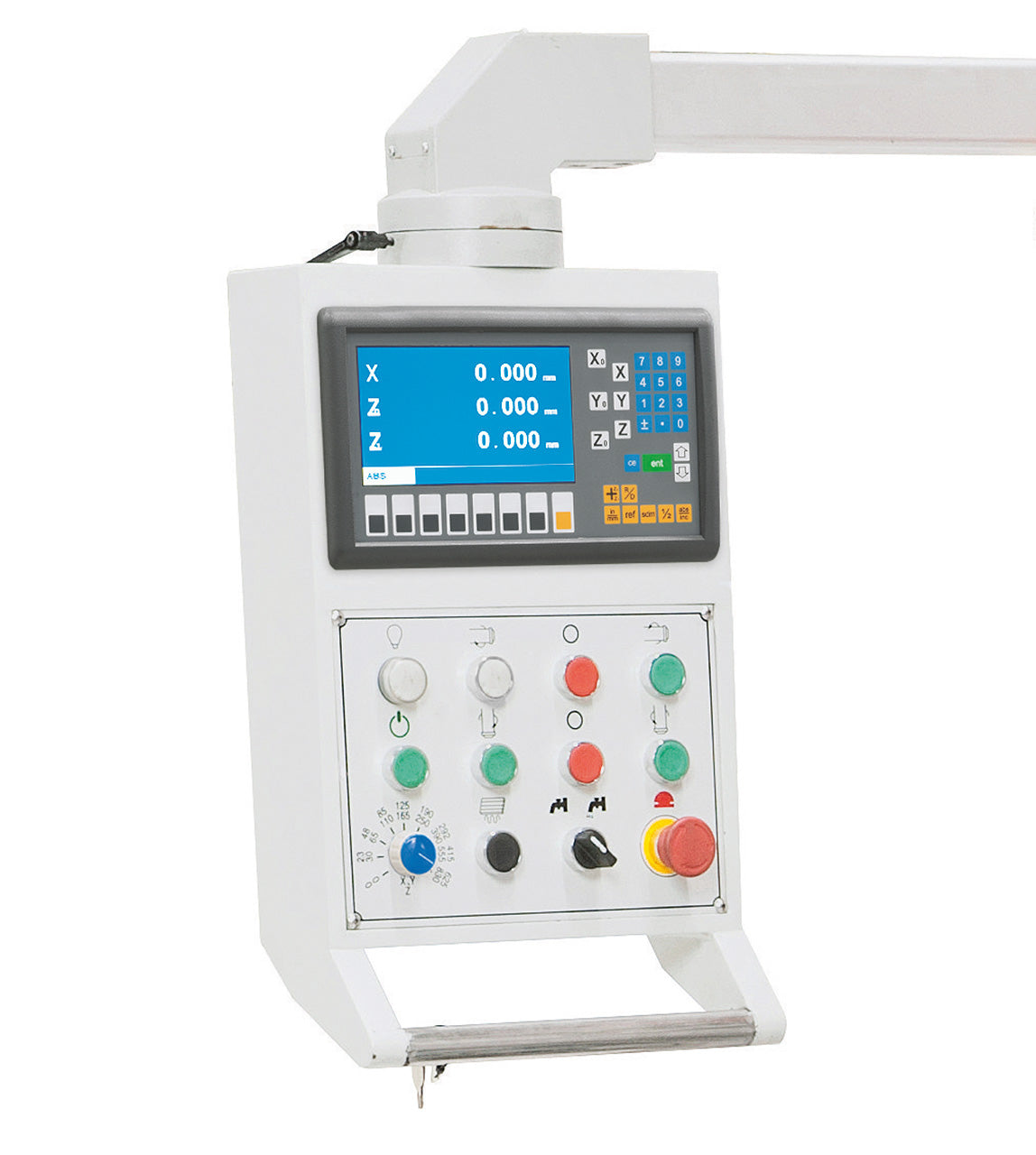

  • Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern

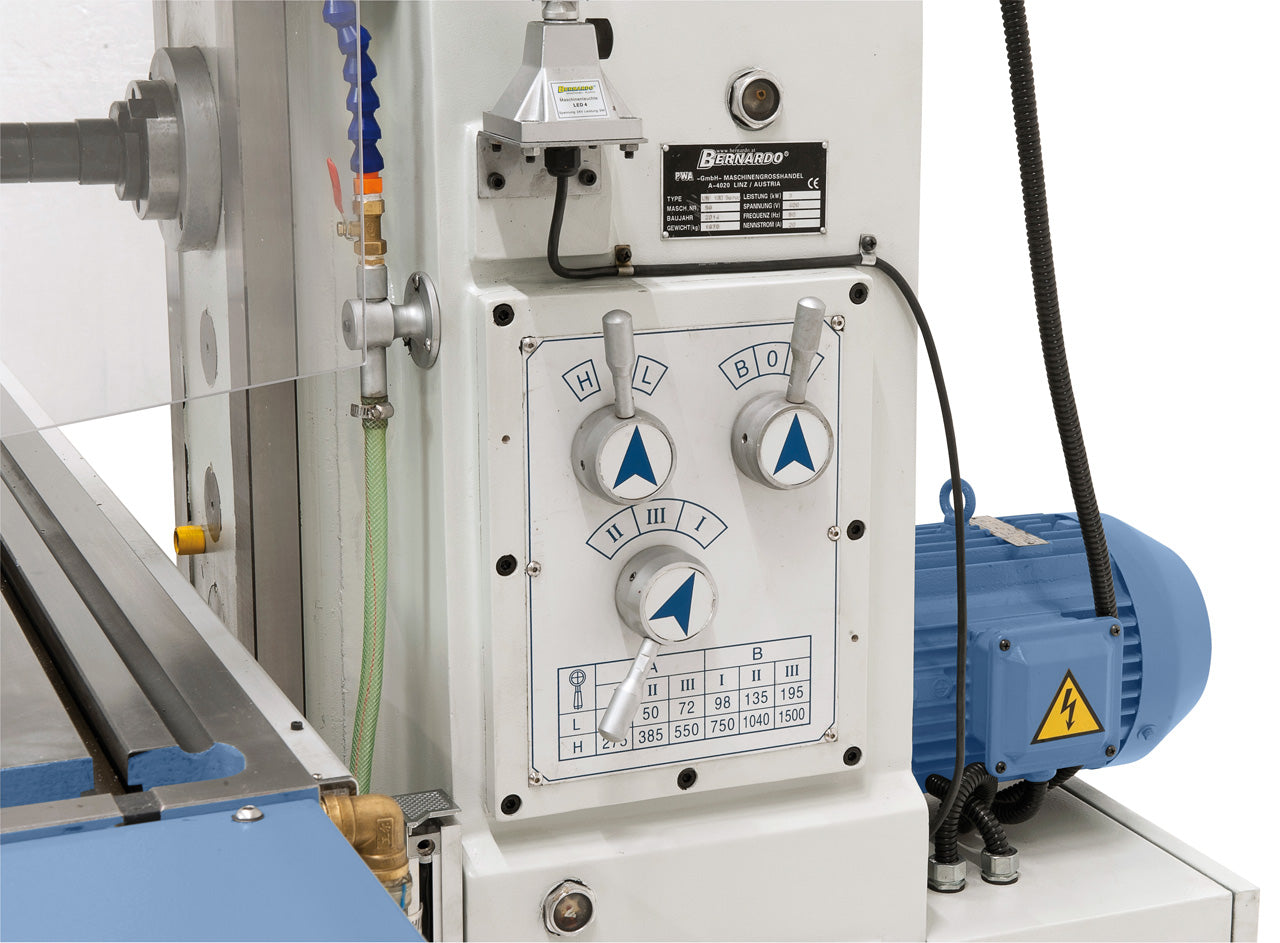

  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

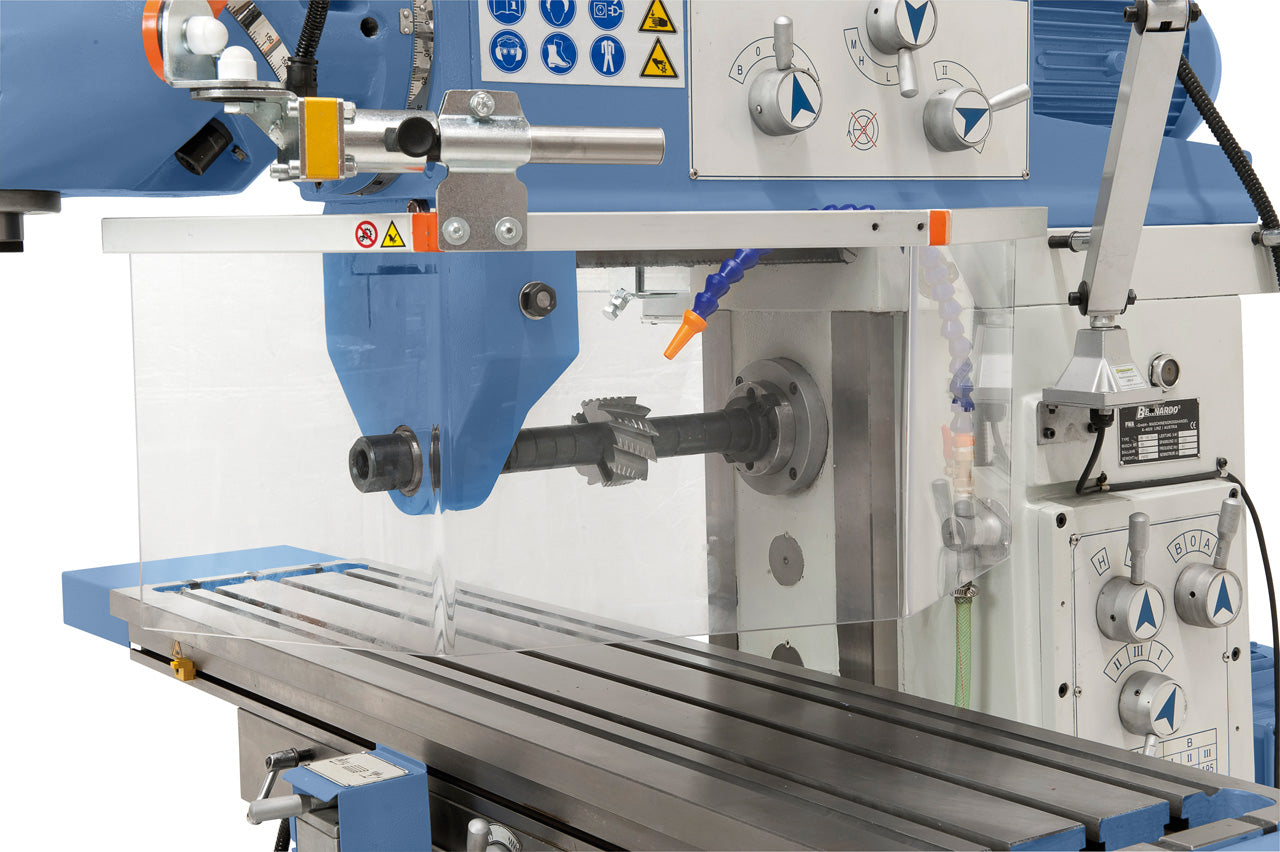

  • Erweiterter Einsatzbereich durch serienmäßige Horizontalspindel
  • Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten

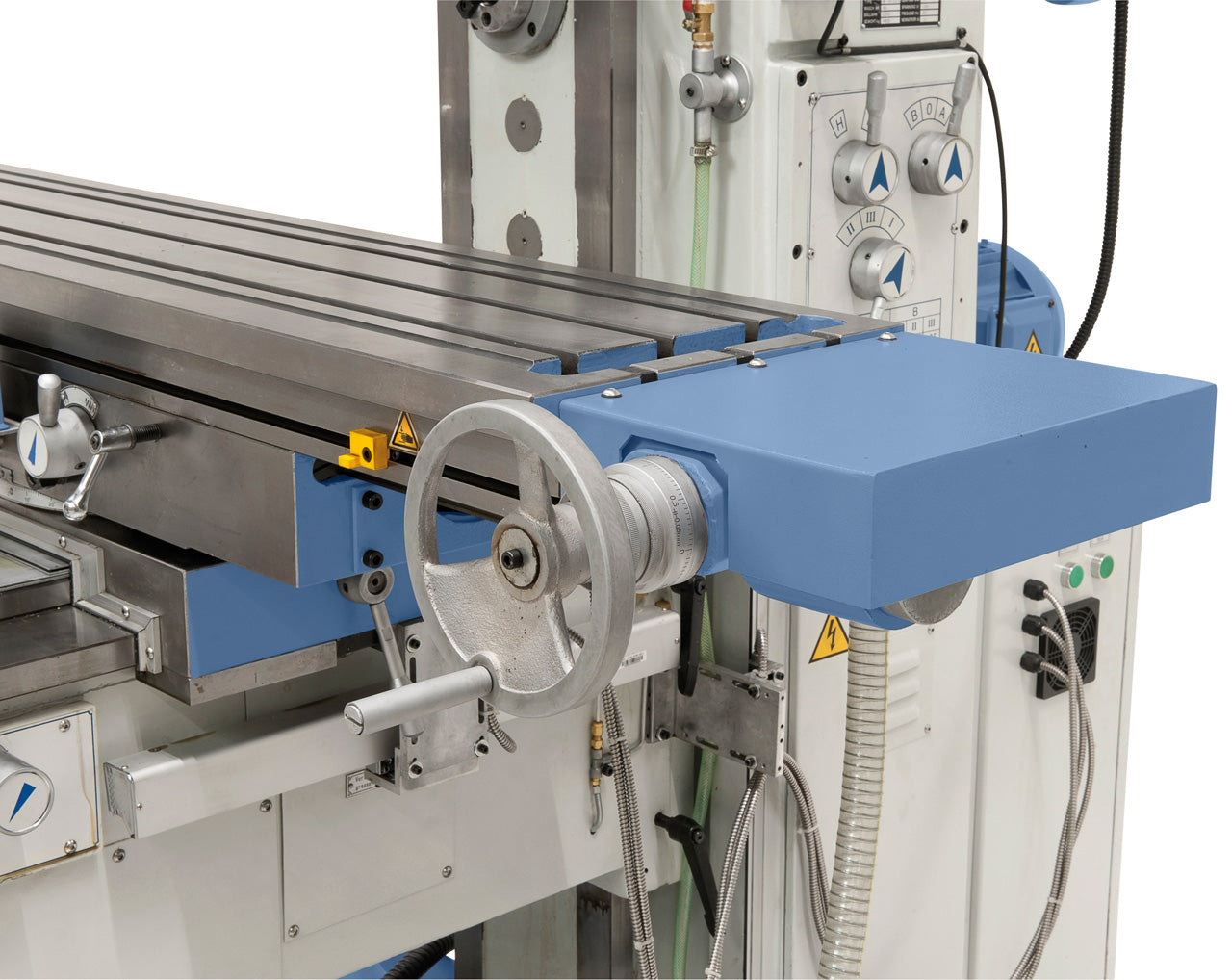

  • Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet

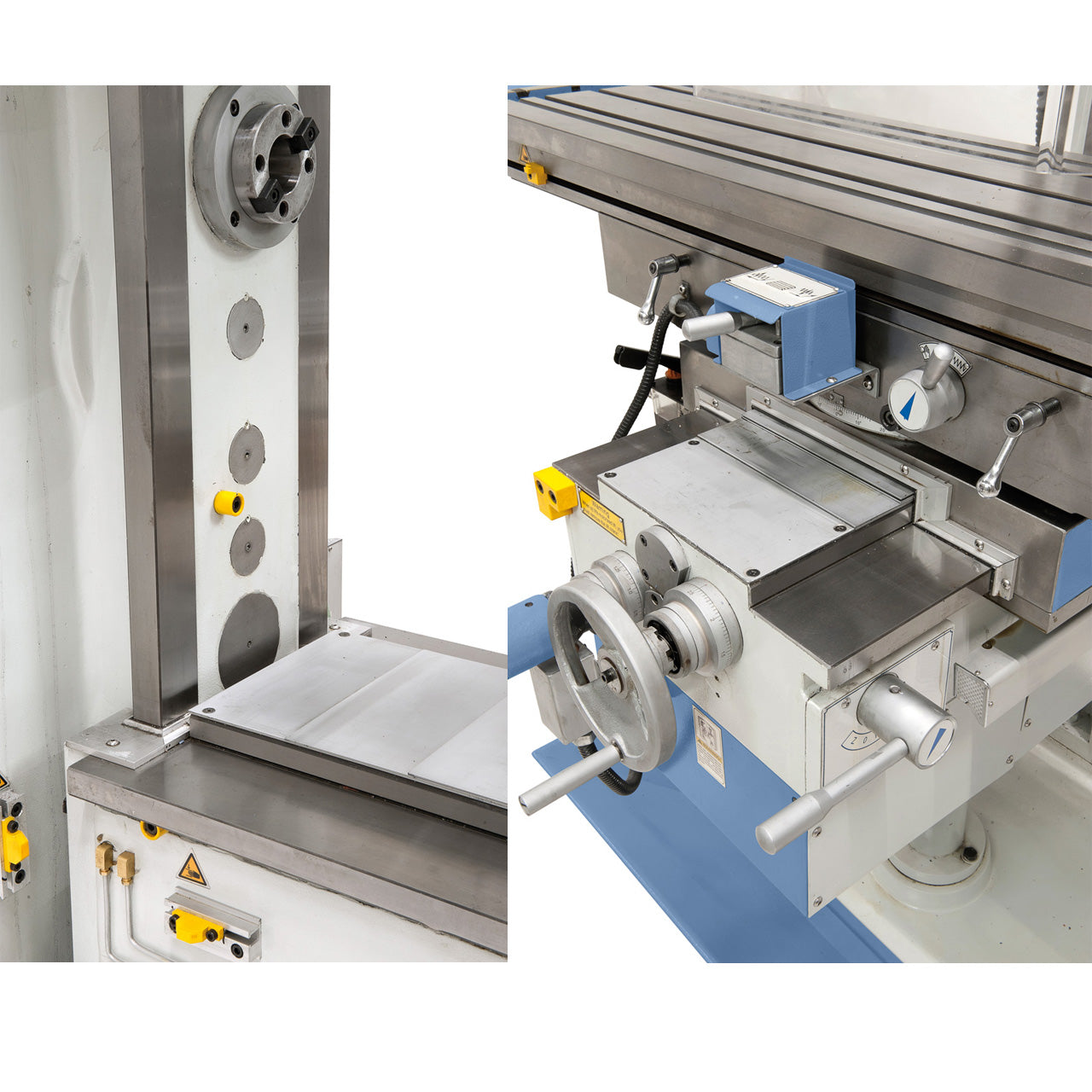

  • Erhöhte Stabilität durch Rechteckführung in y- und z-Achse
  • Ausgestattet mit Zentralschmierung für die Führungsbahnen

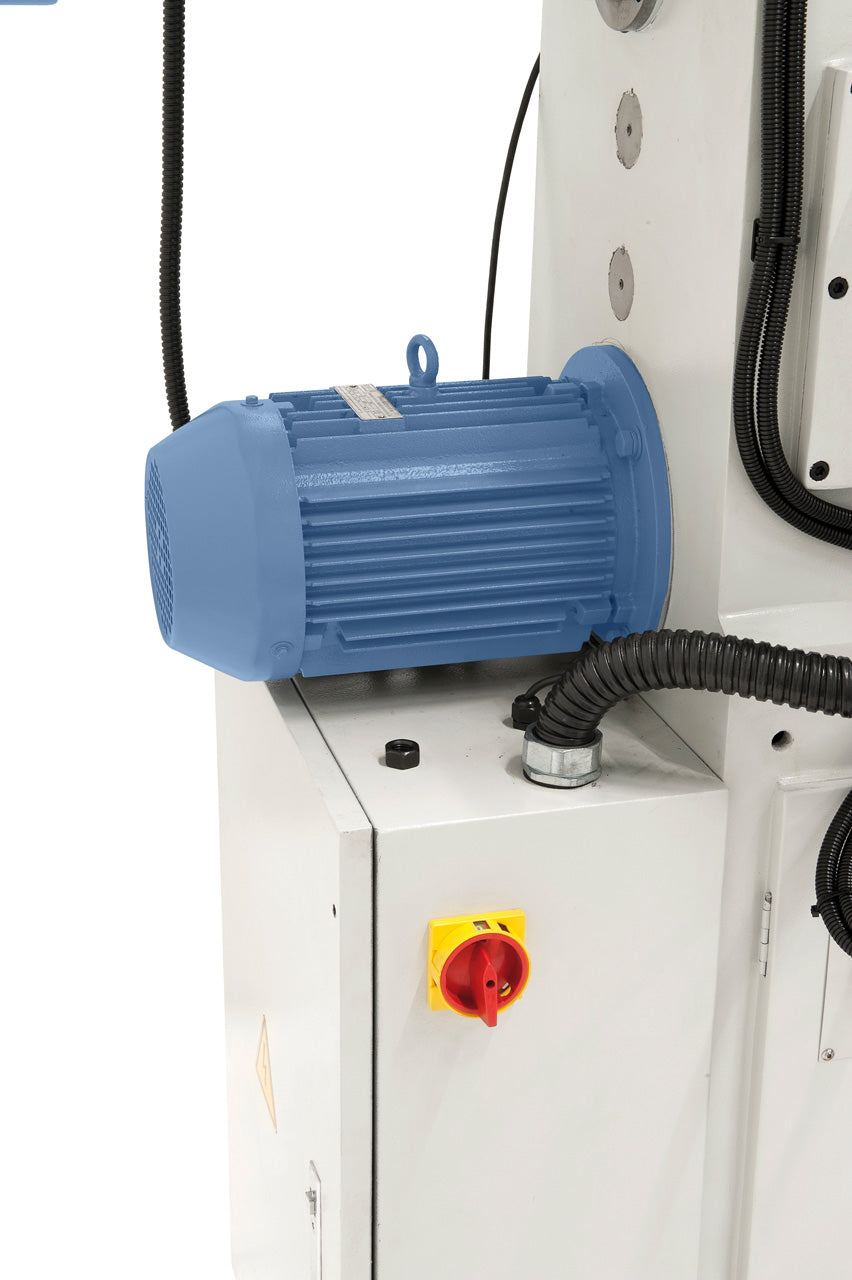

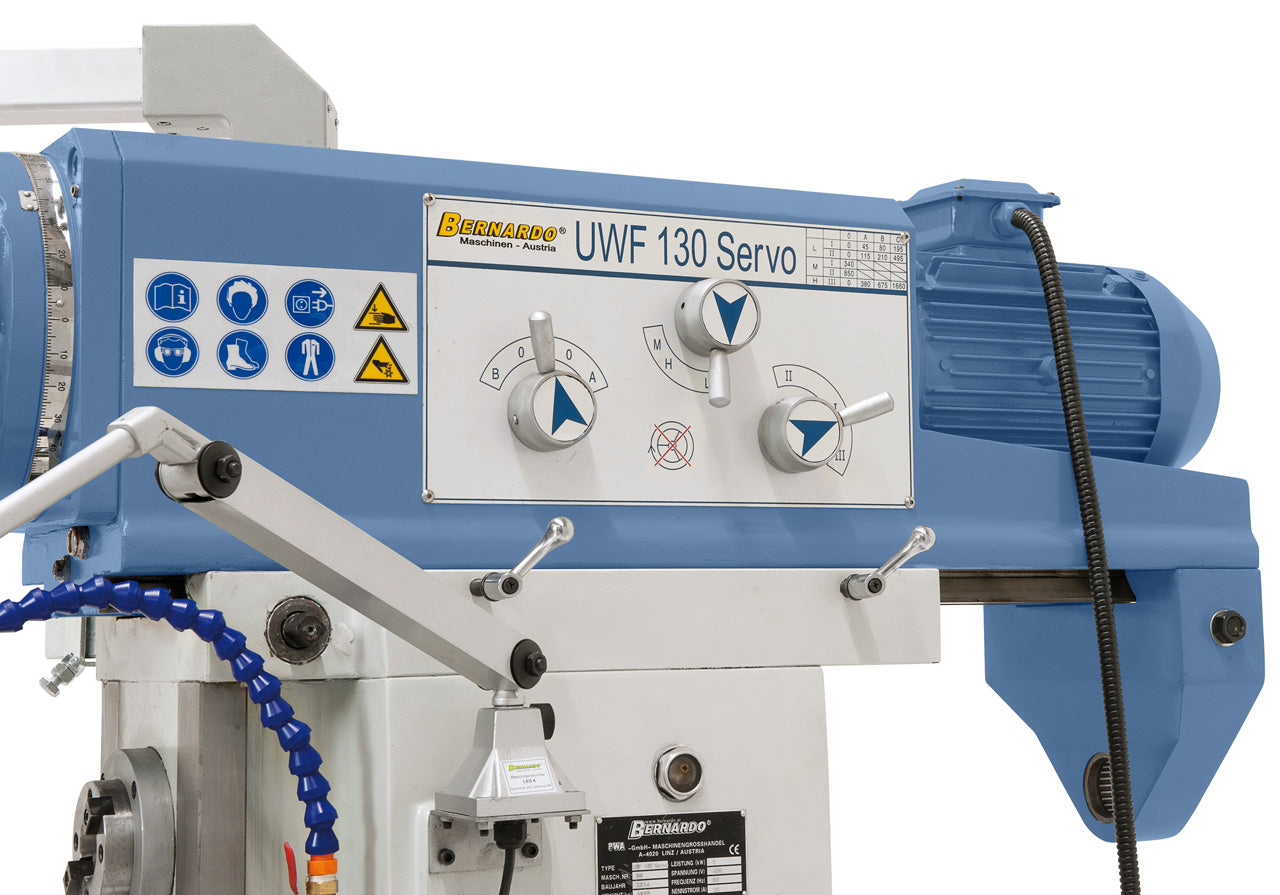

  • Horizontalspindel und der Universalfräskopf werden von 2 unabhängigen Motoren angetrieben

Technische Spezifikationen

Tischgröße

1370 x 320 mm

Spindelaufnahme horizontal

ISO 40

Spindelaufnahme vertikal

ISO 40

Spindeldrehzahl horizontal

(12) 35 - 1500 U/min

Spindeldrehzahl vertikal

(11) 45 - 1660 U/min

Verfahrweg längs (x)

1000 mm

Verfahrweg quer (y)

360 mm

Verfahrweg vertikal (z)

400 mm

Abstand Spindel / Tisch horizontal

30 - 430 mm

Abstand Spindel / Tisch vertikal

210 - 610 mm

Ausladung

305 - 805 mm

Tisch schwenkbar

-45° bis +45°

Max. Werkstückgewicht

300 kg

Vorschubbereich längs / quer

(8) 30 - 830 mm/min

Vorschubbereich vertikal

(8) 23 - 625 mm/min

Eilgang x-, y- und z-Achse

1000 / 1000 / 750 mm/min

T-Nuten (Anzahl / Breite / Abstand)

3 / 14 mm / 80 mm

Motorleistung horizontal

3,0 kW

Motorleistung vertikal

3,0 kW

Servomotor (Drehmoment / Leistung)

10 Nm / 1,5 kW

Kühlmittelpumpe Leistung

90 W

Kühlmittelpumpe Fördermenge

25 l/min

Maschinenabmessung (B x T x H)

1840 x 1830 x 2050 mm

Gewicht ca.

1540 kg


Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Anzugsspindel M 16
  • LED-Maschinenleuchte
  • Vorschub für x-, y- und z-Achse
  • Kühlmitteleinrichtung
  • Horizontal-Gegenlager
  • Langer Fräsdorn ISO 40 / 27 mm, ISO 40 / 40 mm
  • Kombi-Aufsteckfräsdorn ISO 40 / 32 mm
  • Reduzierhülse ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
  • Kühlmittelwanne
  • Universelle Schutzeinrichtung
  • Zentralschmierung für x-, y- und z-Achse
  • Bedienwerkzeug
