Beschreibung

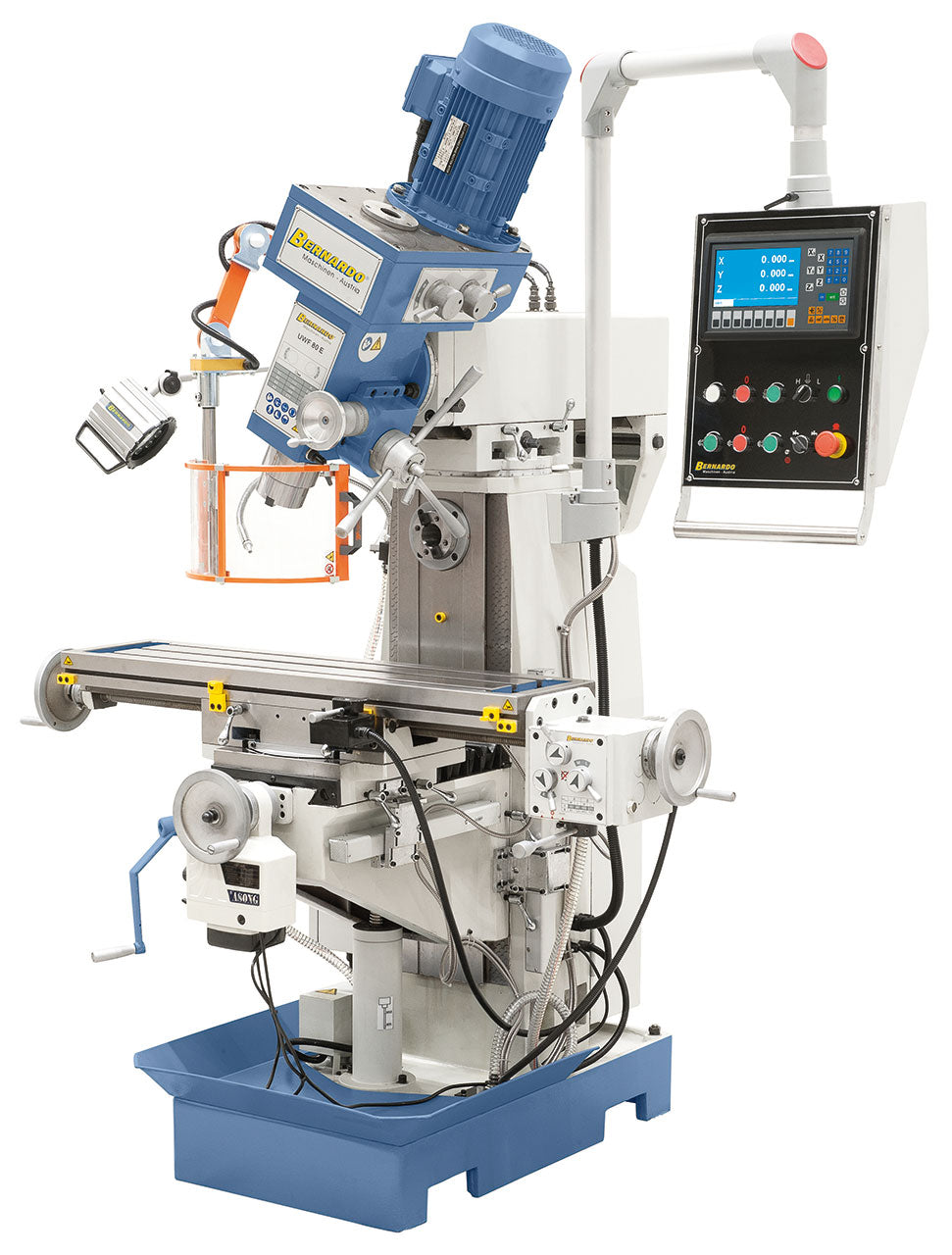

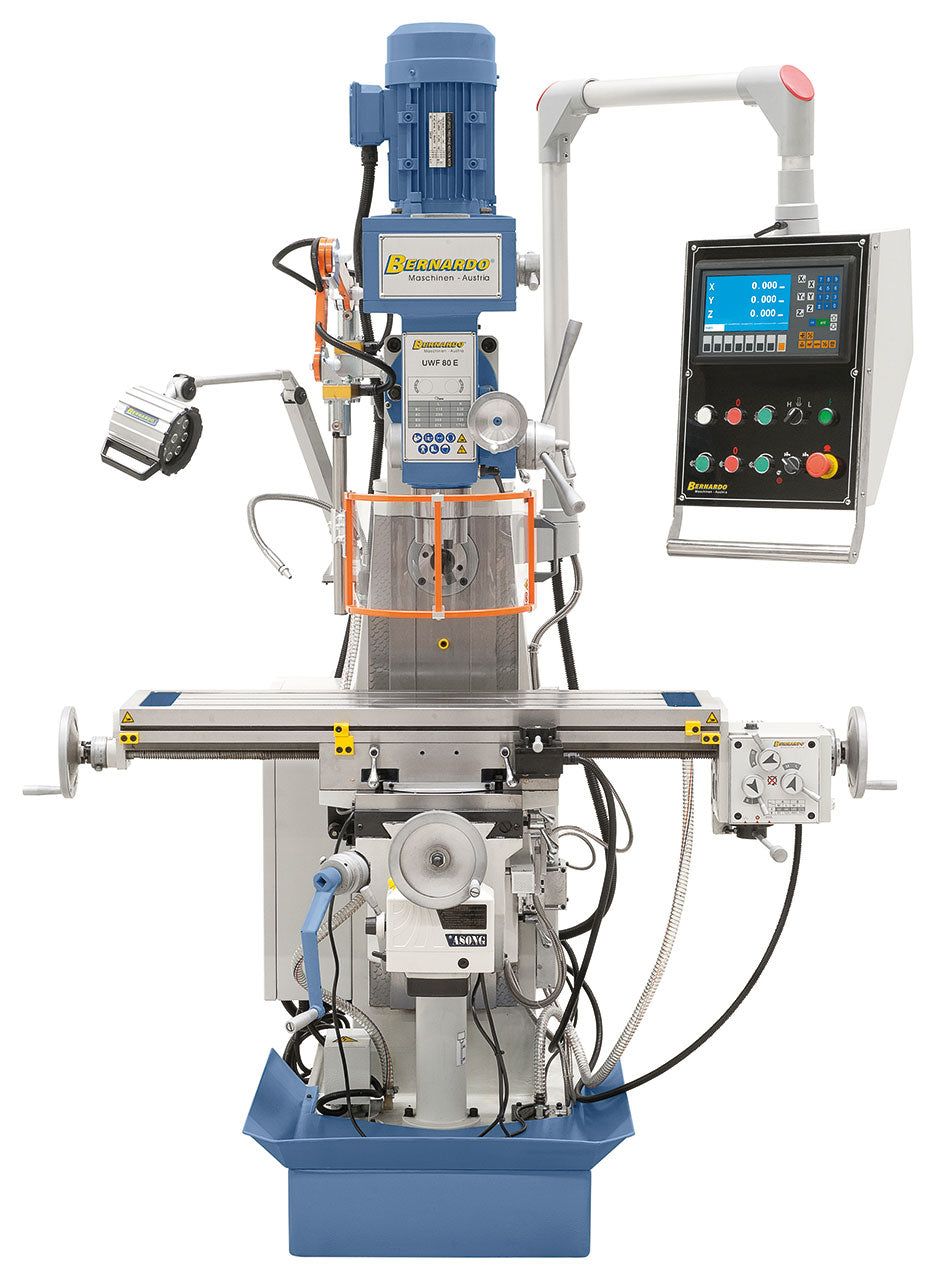

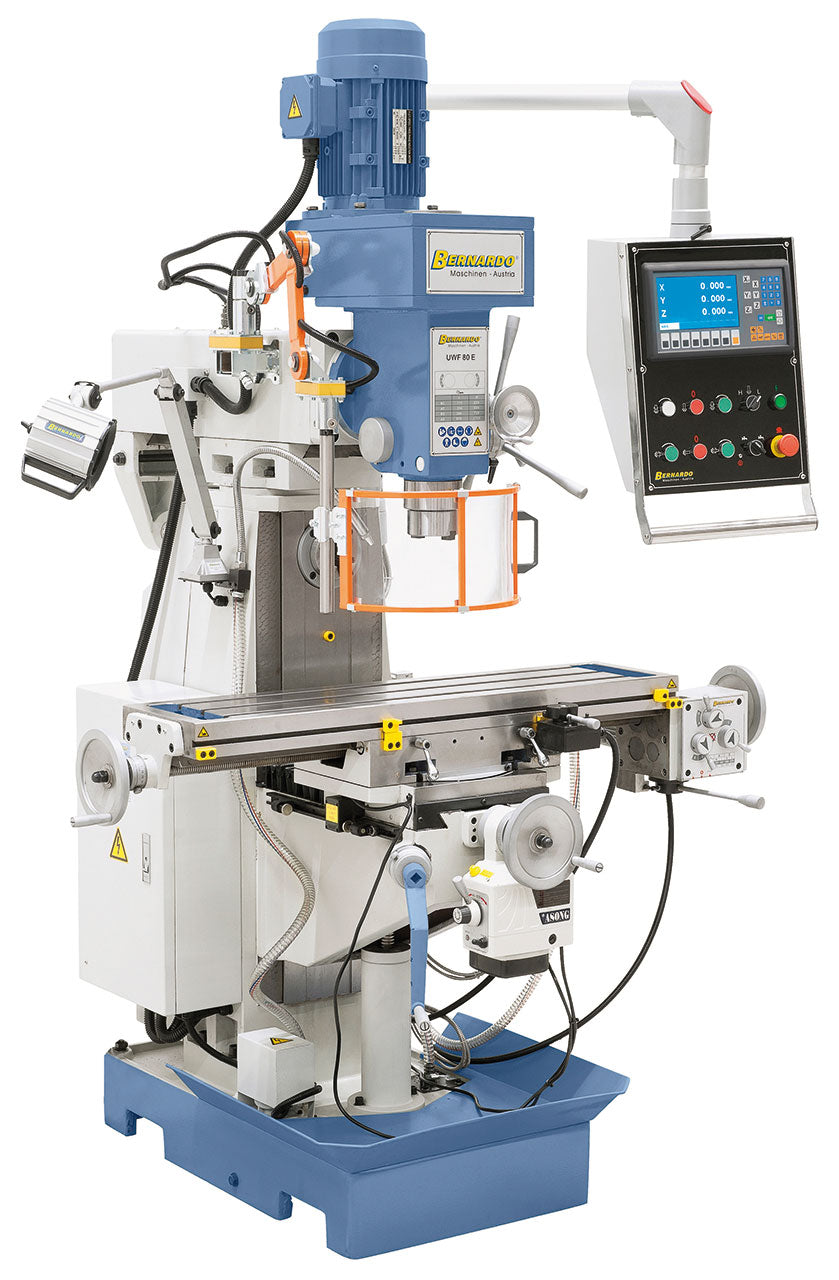

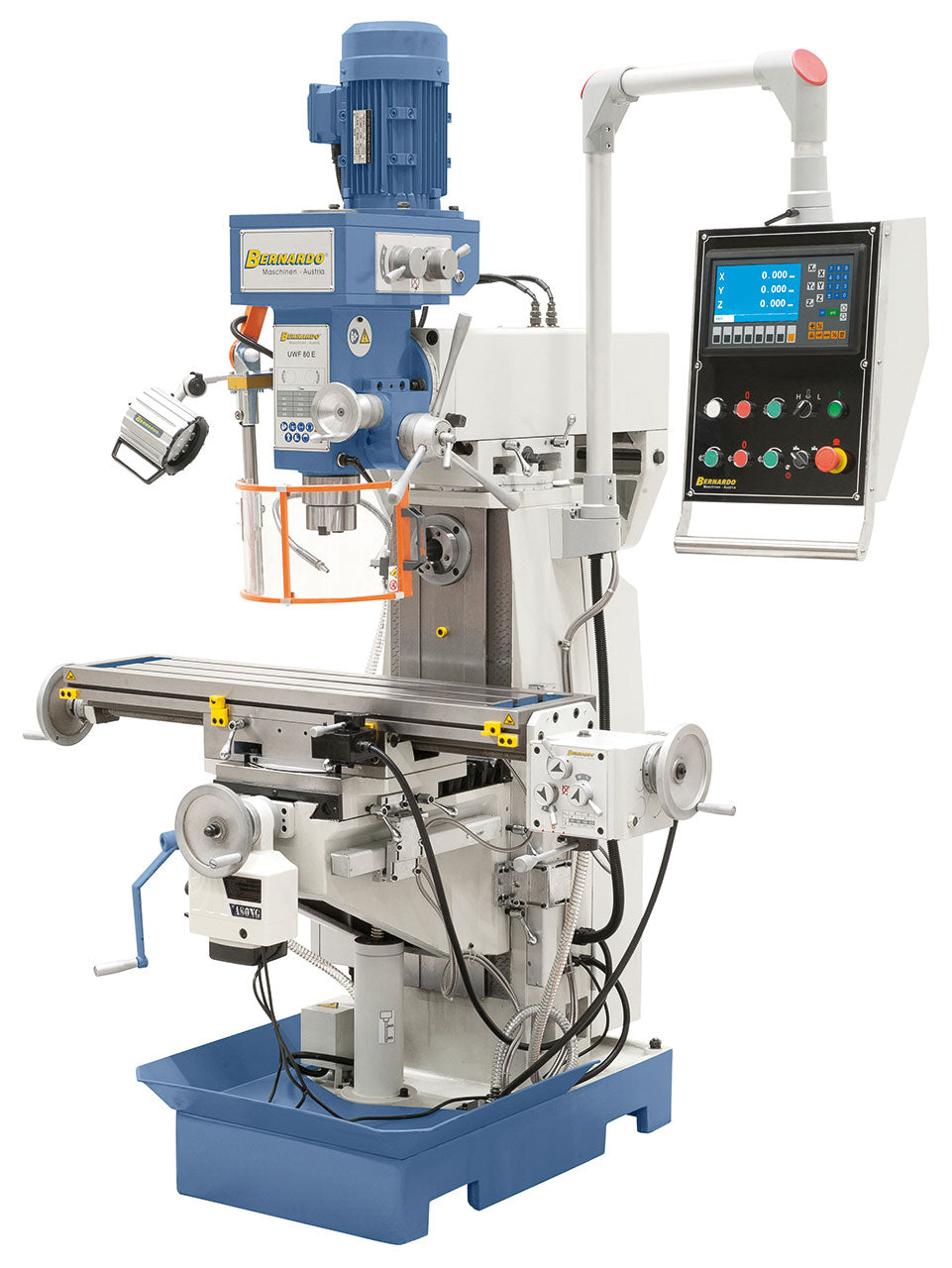

Die robuste Universalfräsmaschine UWF 80 E ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.

Eigenschaften

  • Vielseitige Anwendungsmöglichkeiten durch die Horizontal- bzw. Vertikalspindel
  • Frästisch 45° rechts - links schwenkbar
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager (?0,015 mm)

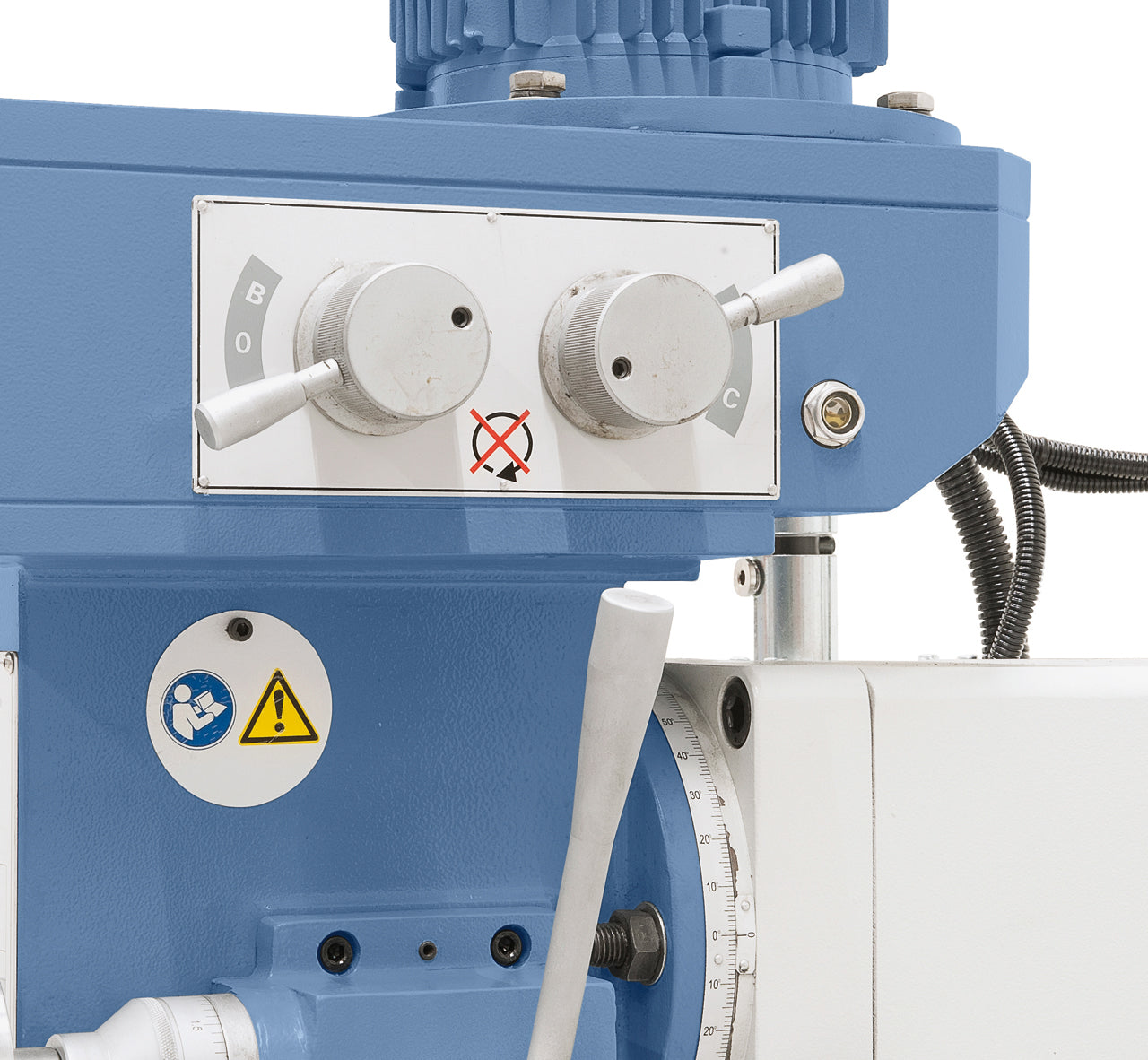

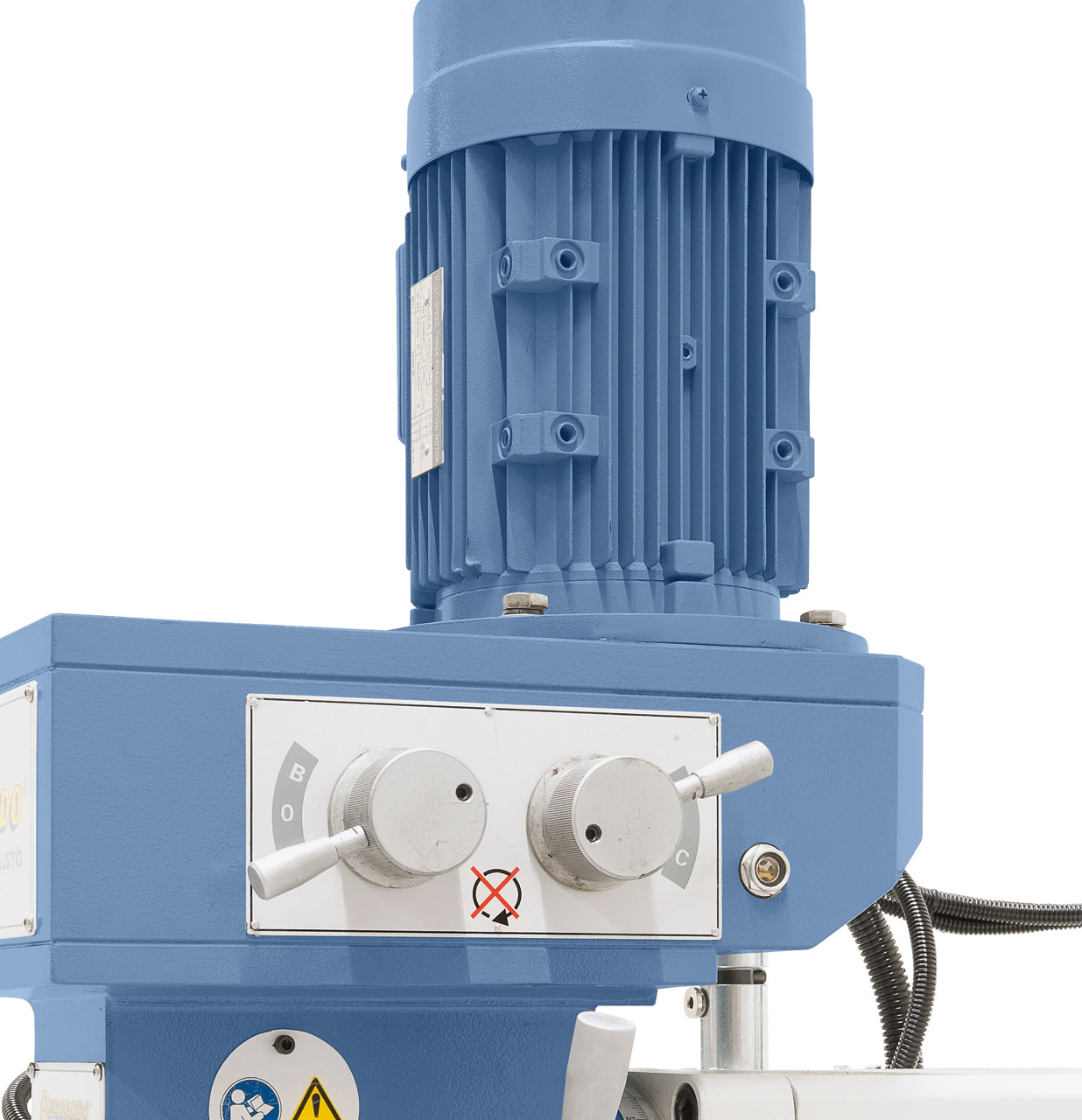

  • Komfortable Drehzahleinstellung der Frässpindeln
  • Schwenkbarer Fräskopf von -90° bis +90°
  • Tischaufspannfläche 1000 x 240 mm

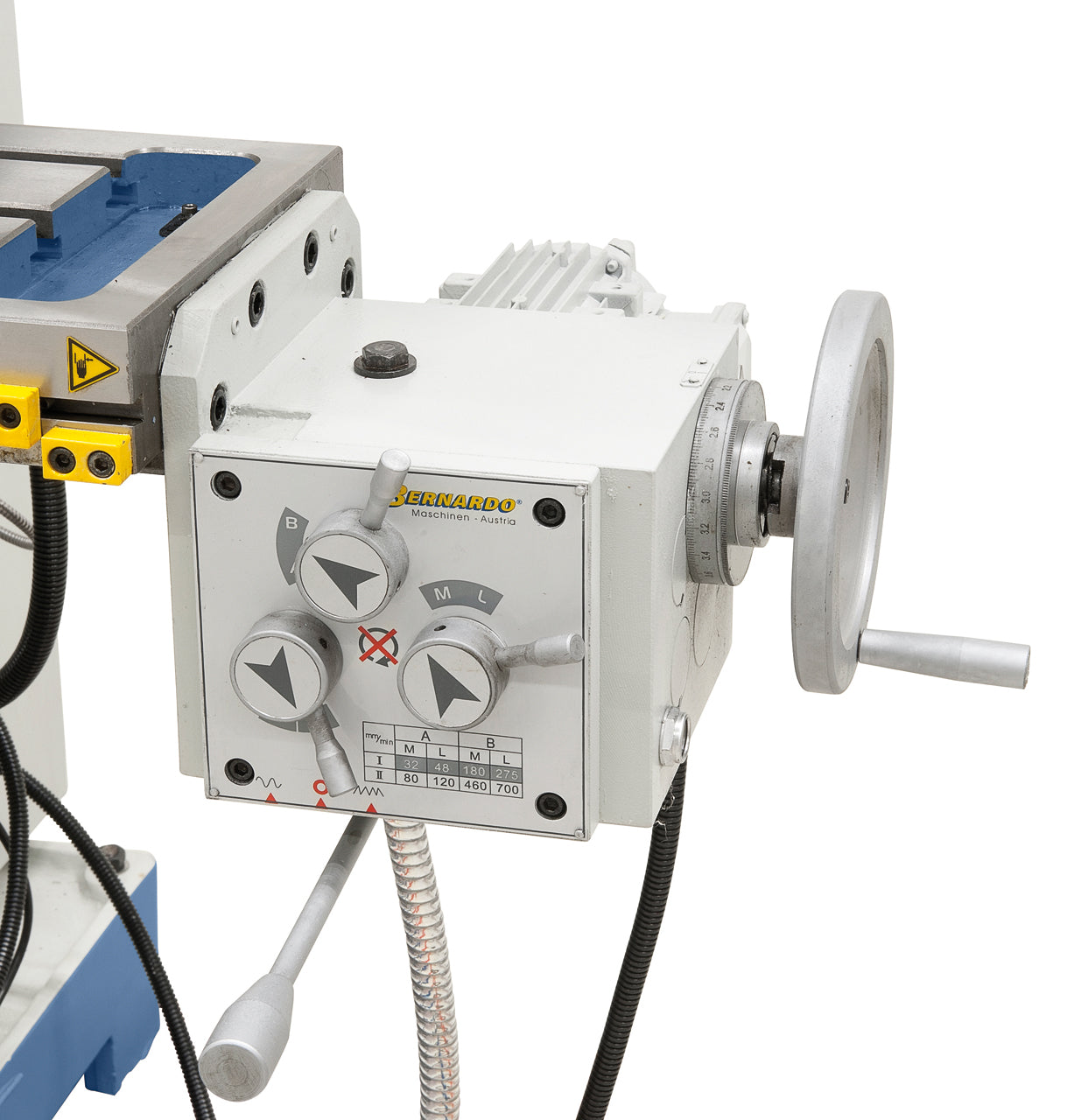

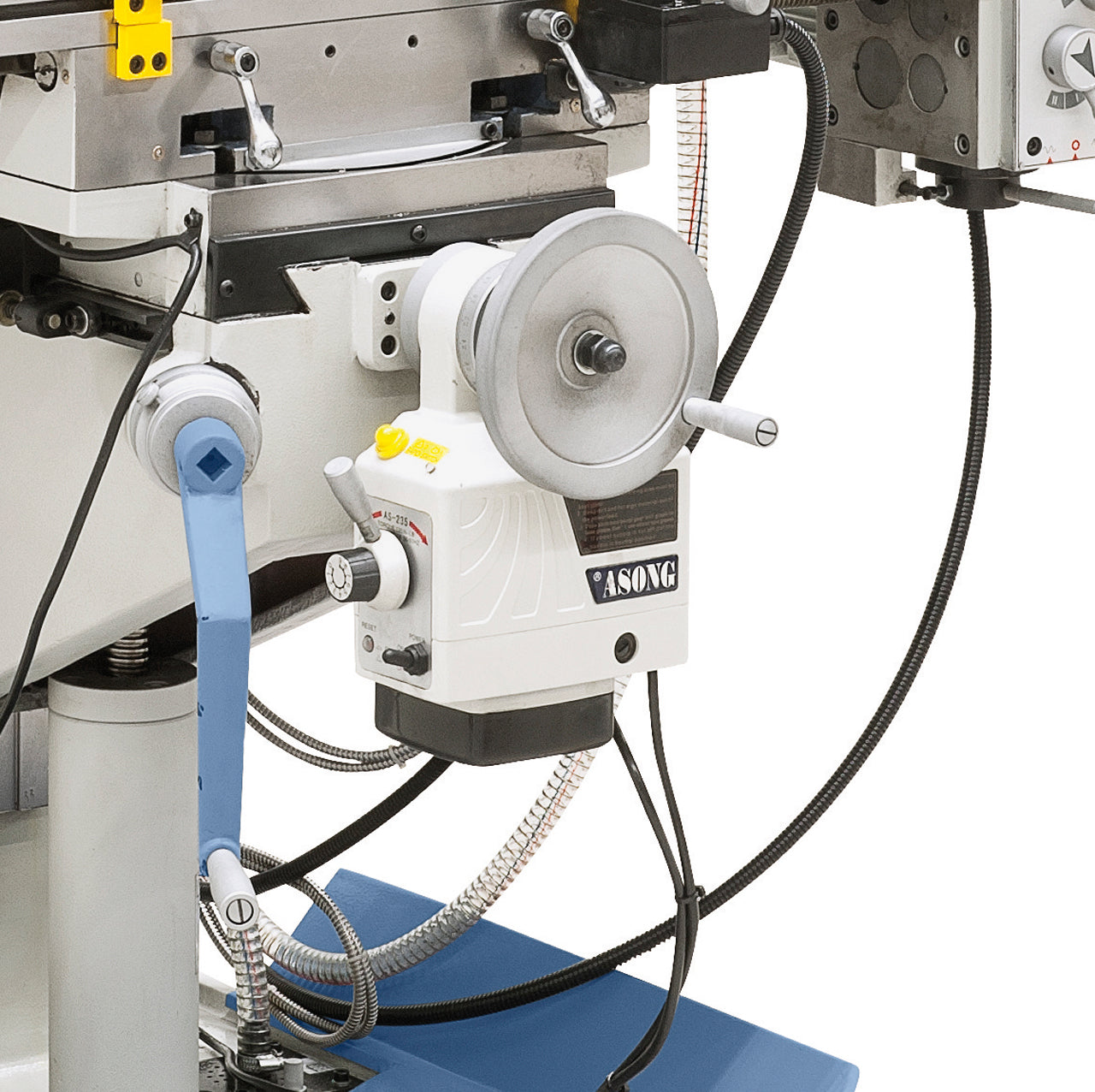

  • Automatischer Tischvorschub in x- und y-Achse inklusive Eilgang

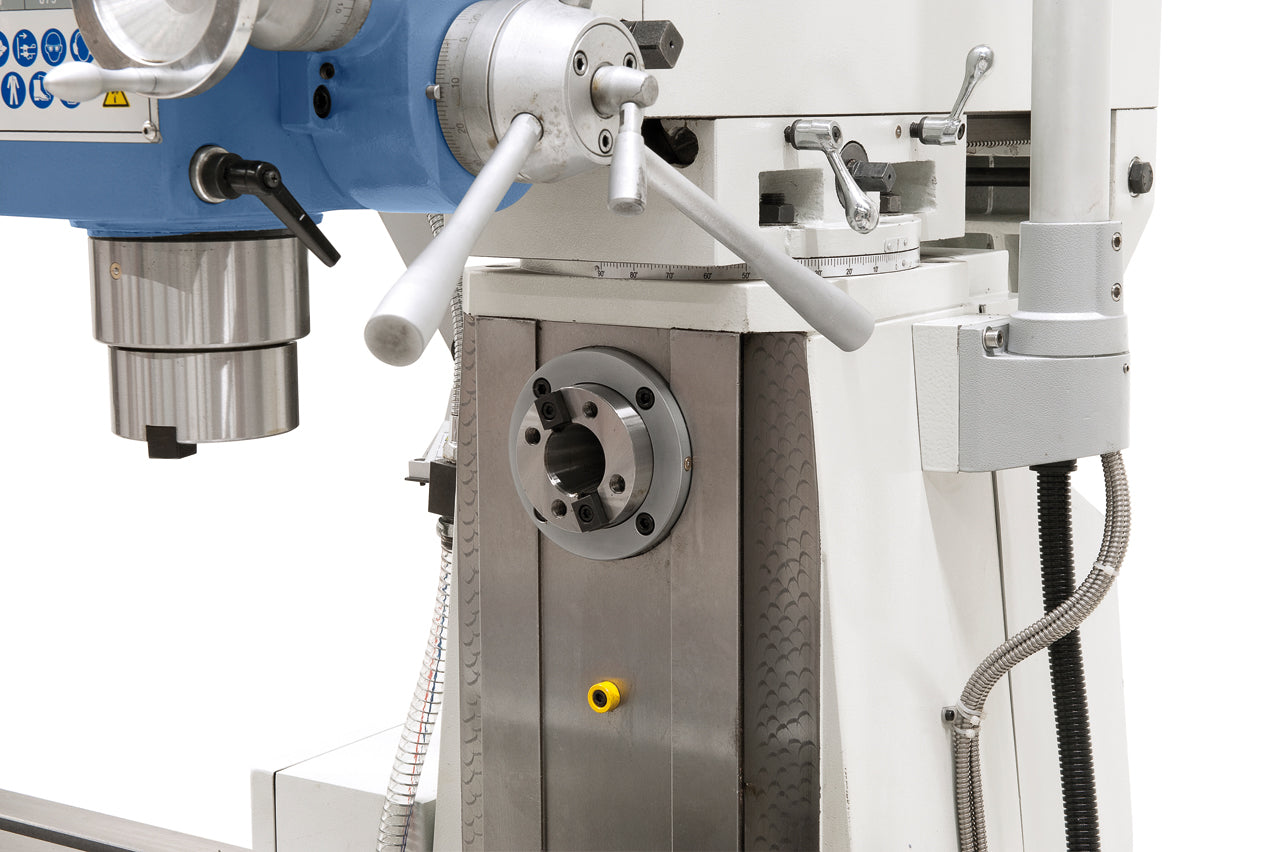

  • Fräsen: Pinolenzustellung über Handrad

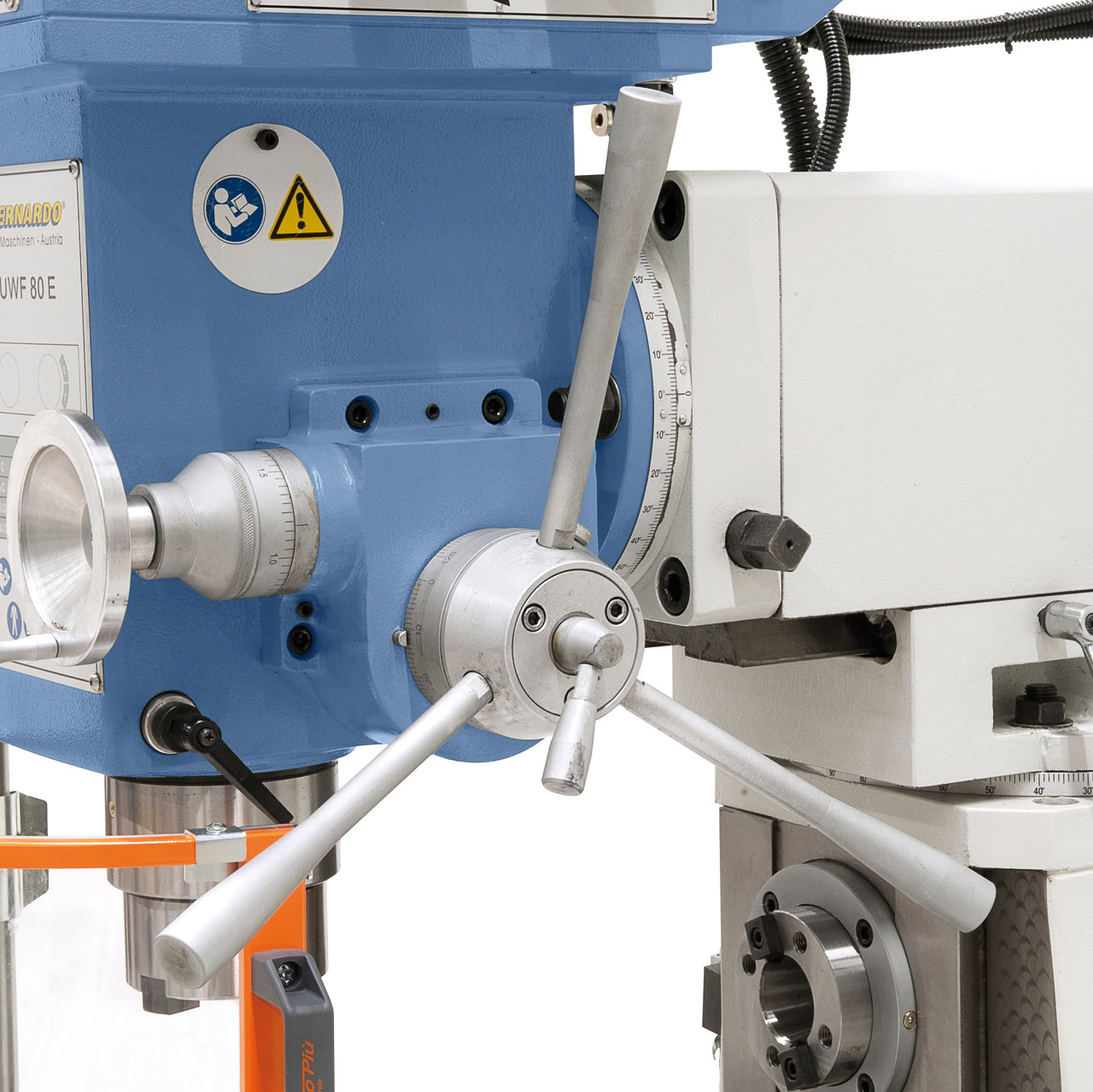

  • Bohren: Pinolenzustellung über Sterngriff
  • Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
  • Rechts- Linkslaufeinrichtung zum Gewindeschneiden
  • Schwalbenschwanzführung des Getriebekopfes
  • Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten

Technische Spezifikationen

Tischgröße

1000 x 240 mm

Spindelaufnahme

ISO 40

Spindeldrehzahl vertikal

(8) 115 - 1750 U/min

Spindeldrehzahl horizontal

(9) 60 - 1350 U/min

Pinolenhub

125 mm

Verfahrweg längs (x)

590mm

Verfahrweg quer (y)

180 mm

Verfahrweg vertikal (z)

320 mm

Abstand Spindel / Tisch

0 - 375 mm

Ausladung

230 - 685 mm

Tisch schwenkbar

-45° bis +45°

Spindelkopf Schwenkbereich

-90° bis +90°

Vorschubbereich, längs

(8) 32 - 700 mm/min

T-Nutengröße

14 mm

Motorleistung vertikal

0,85 / 1,5 kW

Motorleistung horizontal

1,5 kW

Maschinenabmessung (B x T x H)

1500x 1430 x 2100 mm

Gewicht ca.

980 kg


Lieferumfang

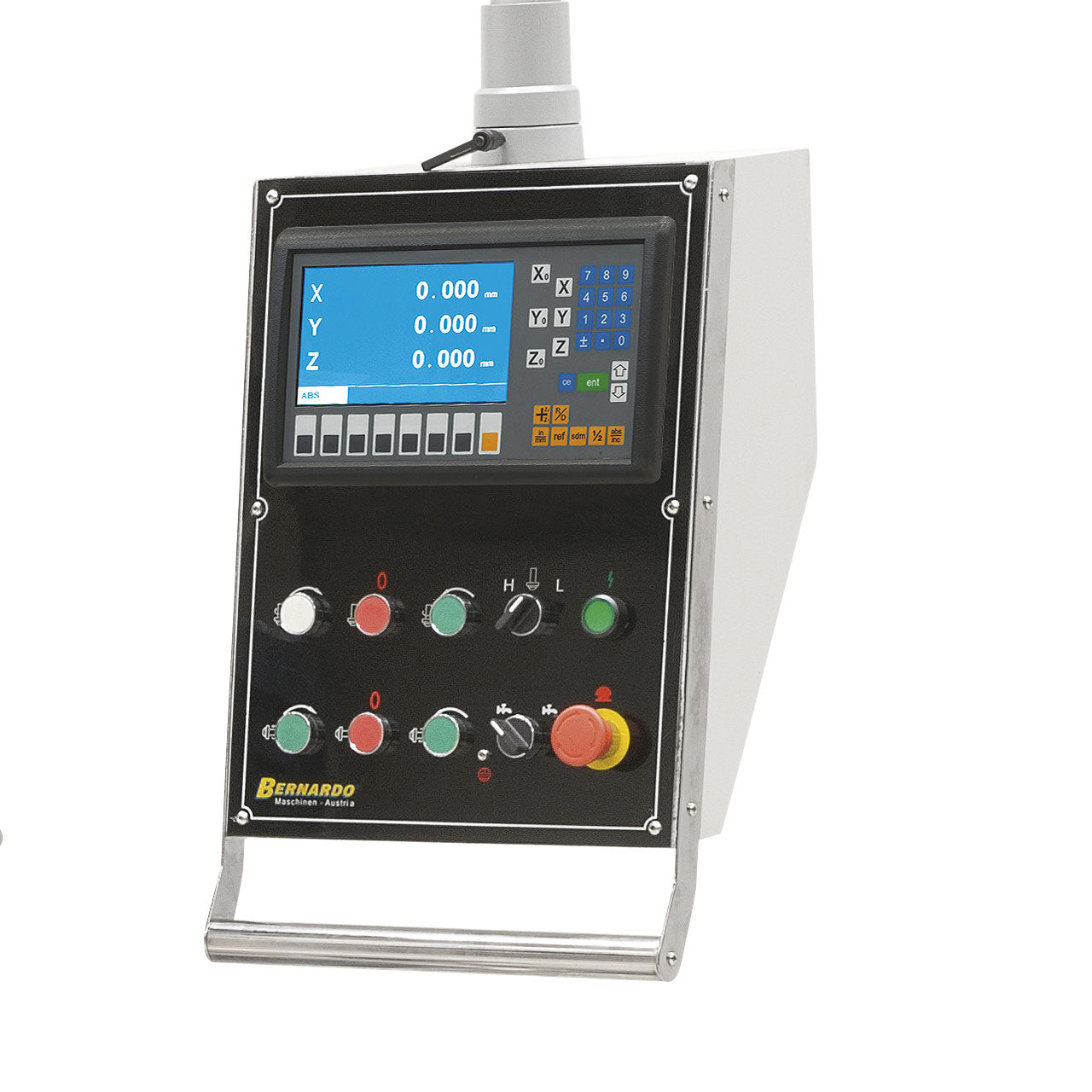

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Anzugsspindel M 16
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Automatischer Frästischvorschub für x-Achse
  • Automatischer Frästischvorschub für y-Achse
  • Adapter ISO 40 / MK 3
  • Adapter ISO 40 / B 18
  • Reduzierhülse MK 3/2
  • Langer Fräsdorn ISO 40 / 27 mm

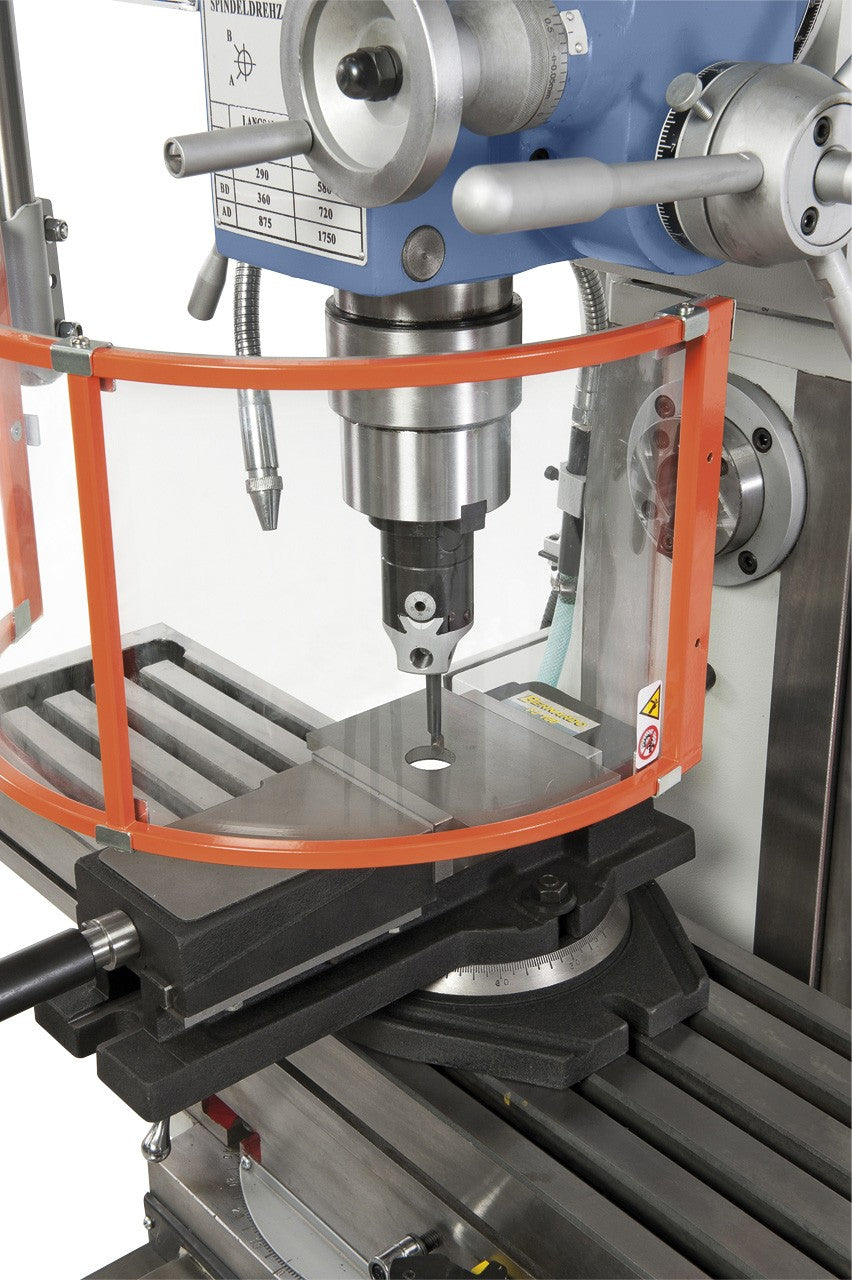

  • Verstellbare Schutzeinrichtung

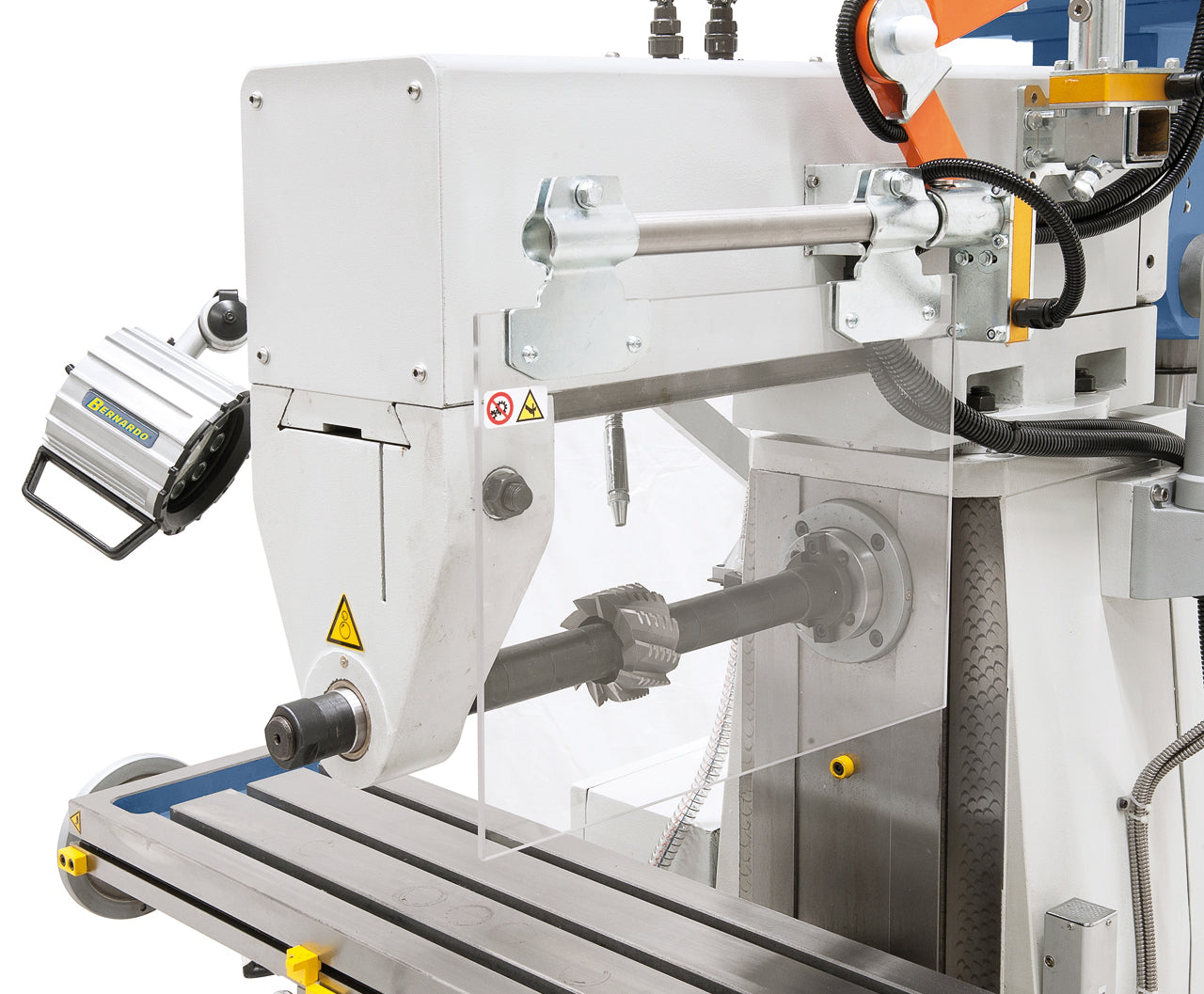

  • Schutzabdeckung zum Horizontalfräsen
  • Horizontalgegenlager
