Die Universalfräsmaschine UWF 90 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt...
Vendor: Bernardo
SKU: 02-1227XL0
Availability: Auf Lager
Product Type: Universalfräsmaschinen
€13.420,00
€13.420,00

inkl. 19 % MWST

Limited-Time Offers, End in: 151D 8H 23M 0S
Bernardo UWF 90 inkl. 3-Achs-Digitalanzeige ES-12 H 02-1227XL0

Bernardo UWF 90 inkl. 3-Achs-Digitalanzeige ES-12 H 02-1227XL0

€13.420,00

Bernardo UWF 90 inkl. 3-Achs-Digitalanzeige ES-12 H 02-1227XL0

€13.420,00

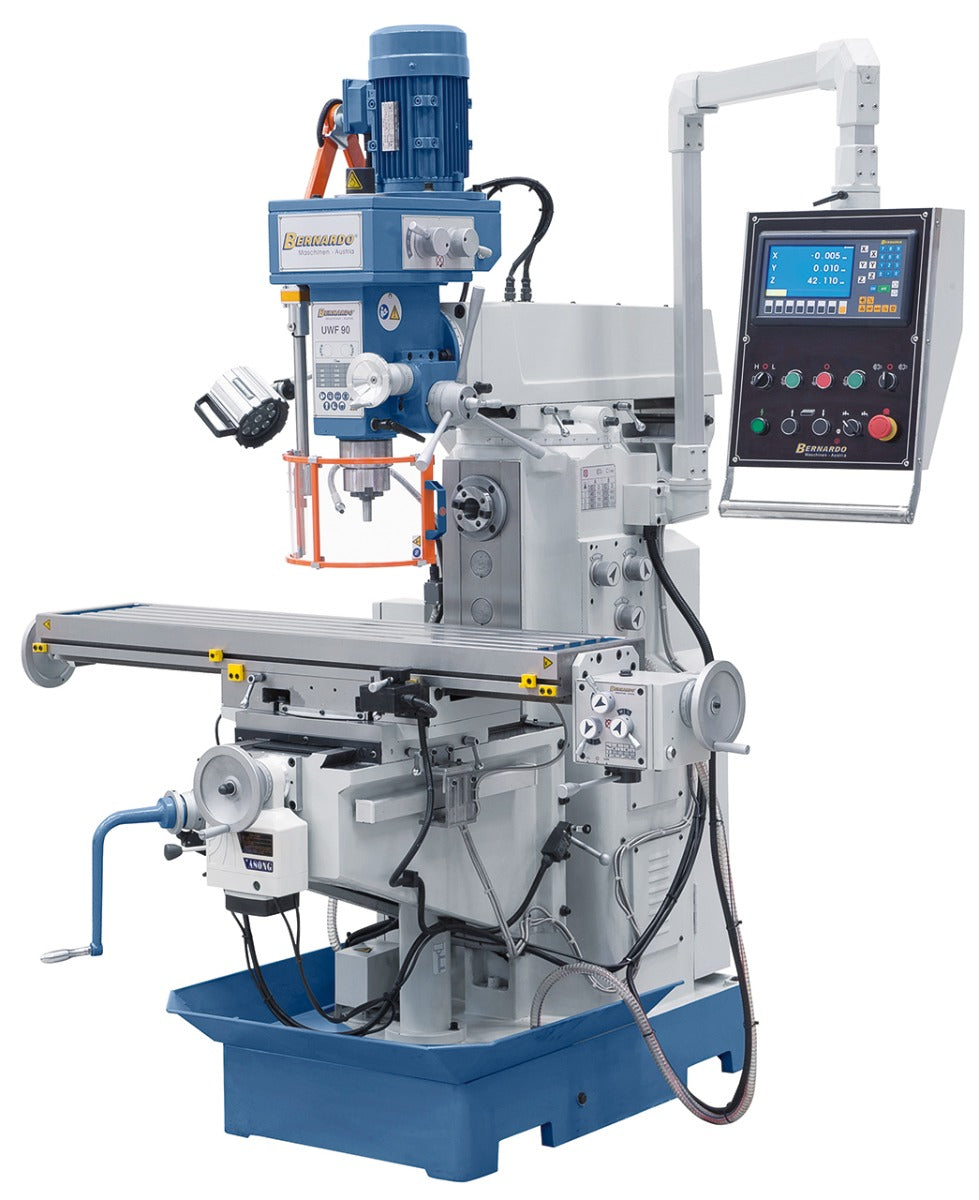

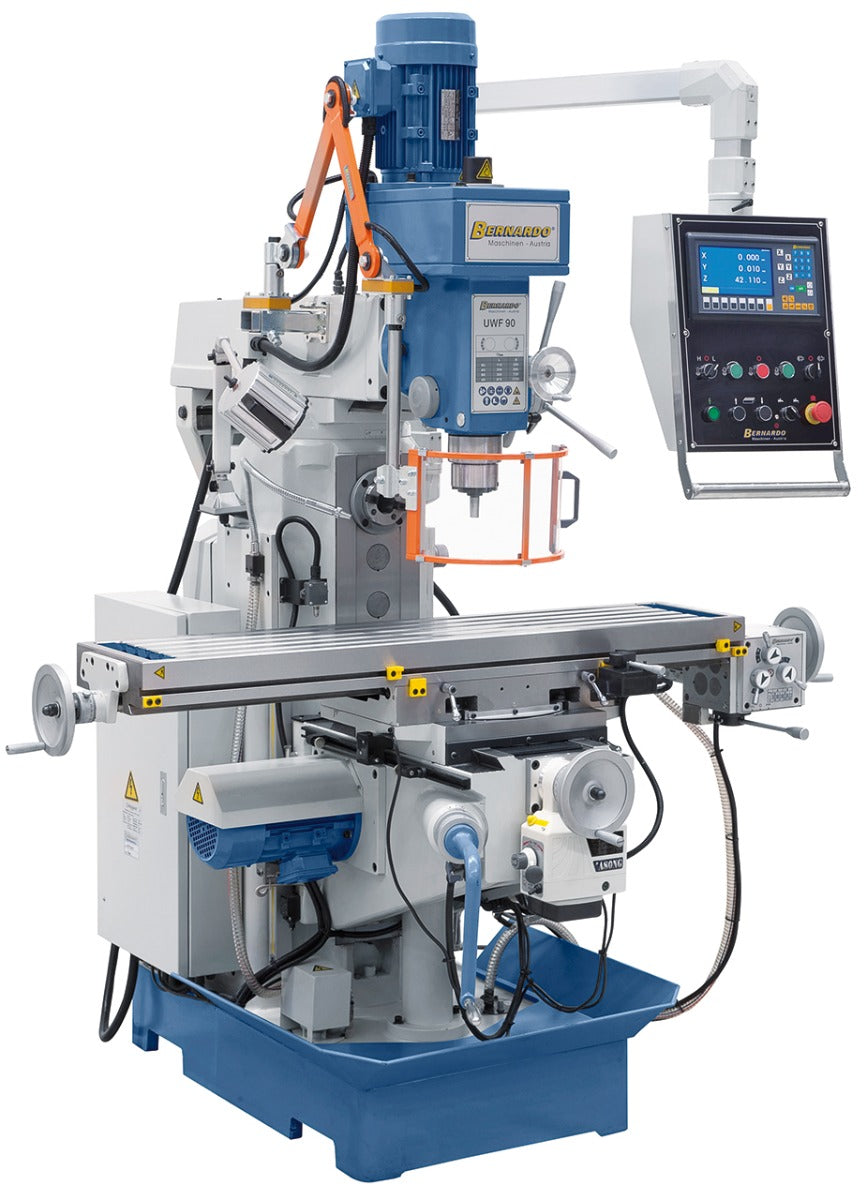

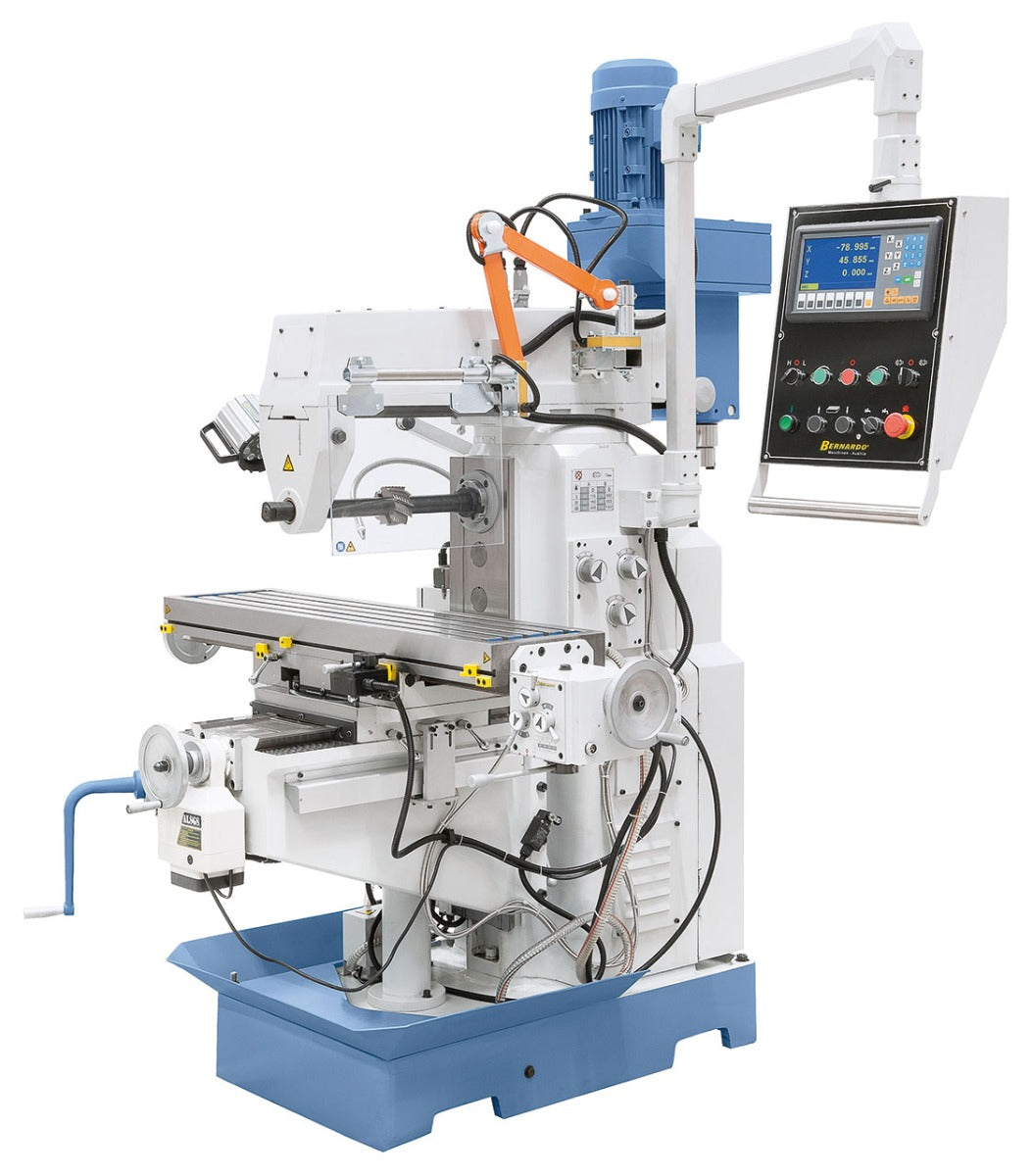

Die Universalfräsmaschine UWF 90 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt komfortabel mittels Positioniermotor. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...

Eigenschaften

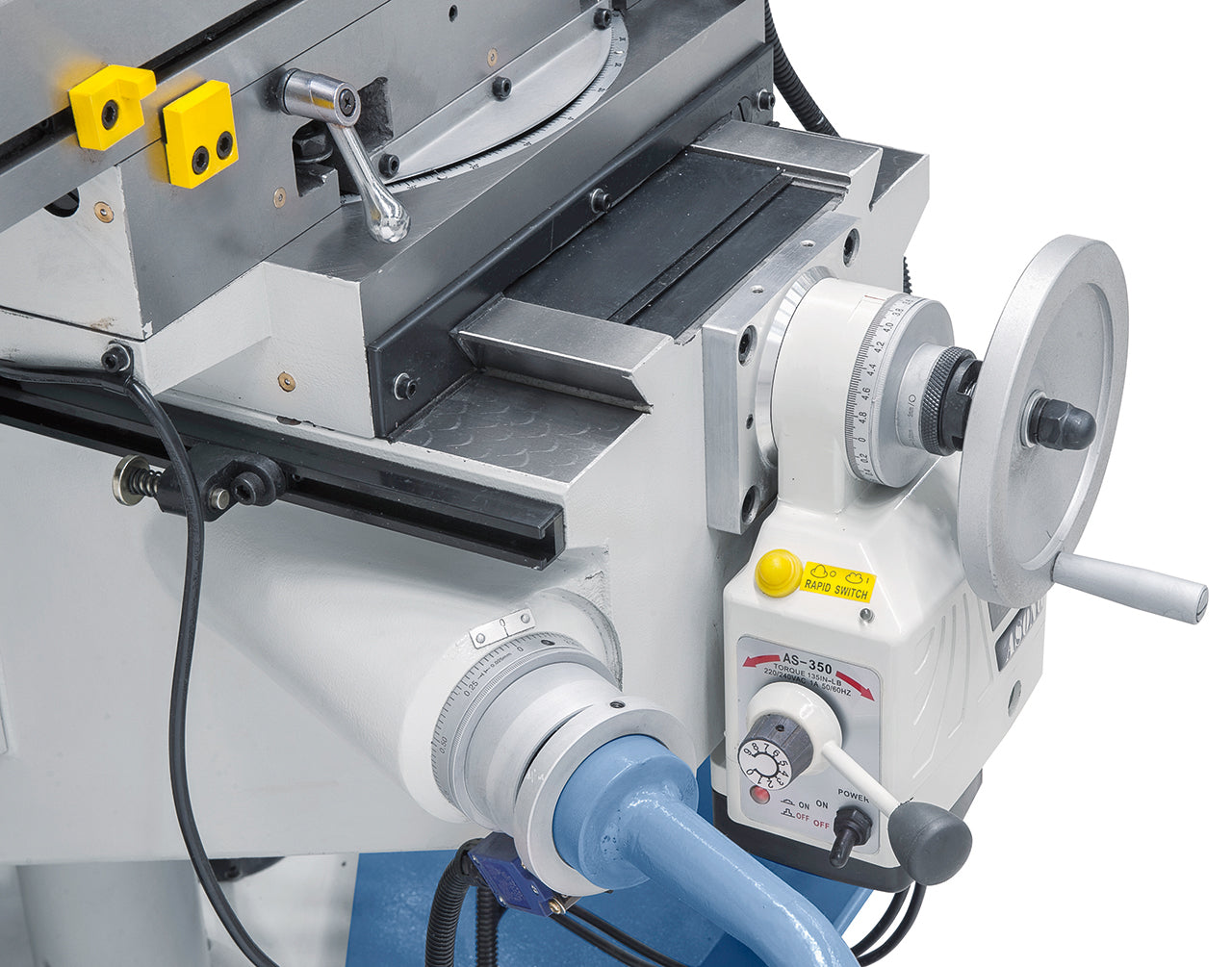

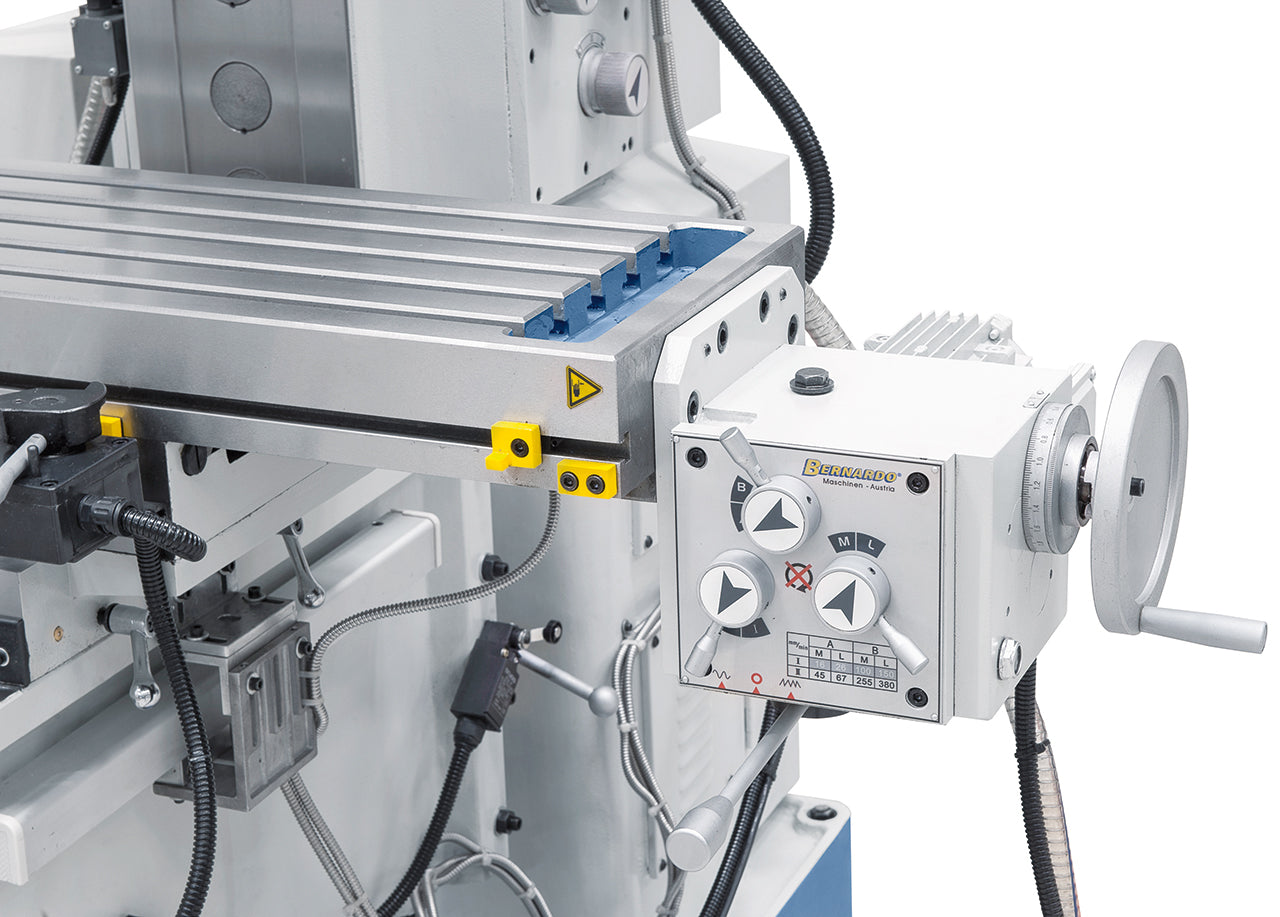

  • Serienmäßig mit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion

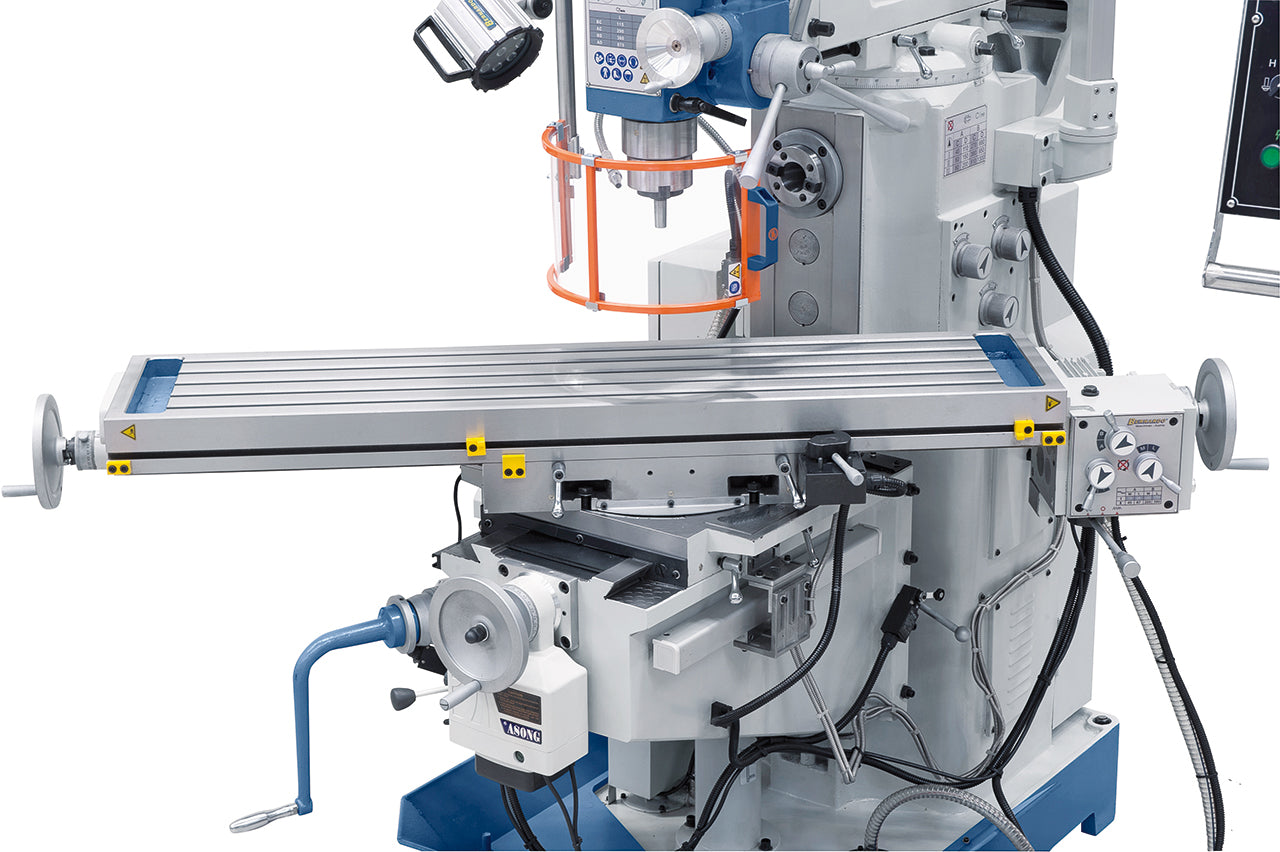

  • Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
  • Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
  • Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen

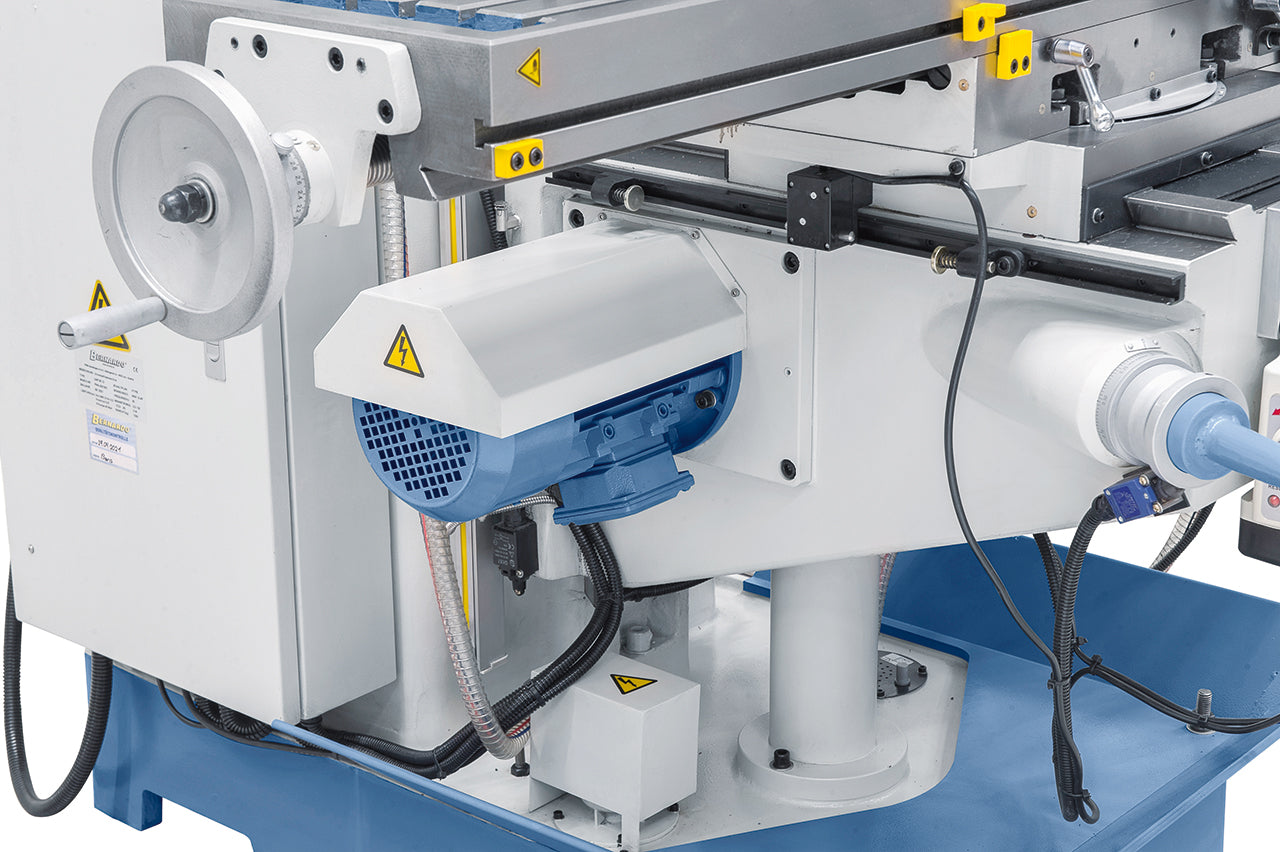

  • Positioniermotor für z-Achse im Lieferumfang enthalten
  • Großer Drehzahl-  und Vorschubbereich
  • Optimal geeignet für Einzel- und Kleinserien
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager
  • Rechts-Linkslaufeinrichtung zum Gewindeschneiden

Technische Spezifikationen

Tischgröße

1270 x 280 mm

Spindelaufnahme

ISO 40

Spindeldrehzahl vertikal

(8) 115 - 1750 U/min

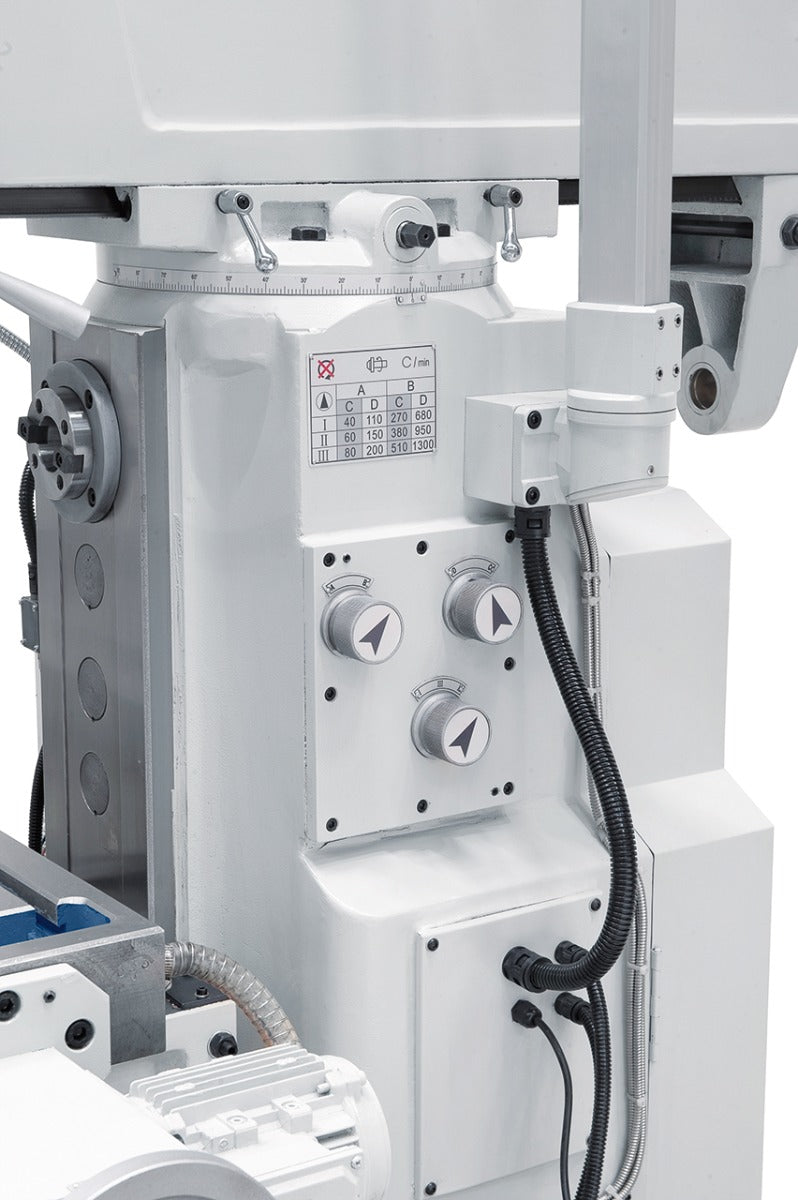

Spindeldrehzahl horizontal

(12) 40 - 1300 U/min

Pinolenhub

125 mm

Verfahrweg (x / y / z)

750 mm * / 230 mm / 300 mm

Abstand Spindel / Tisch

35 - 350 mm

Ausladung

170 - 750 mm

Tisch schwenkbar

-45° bis +45°

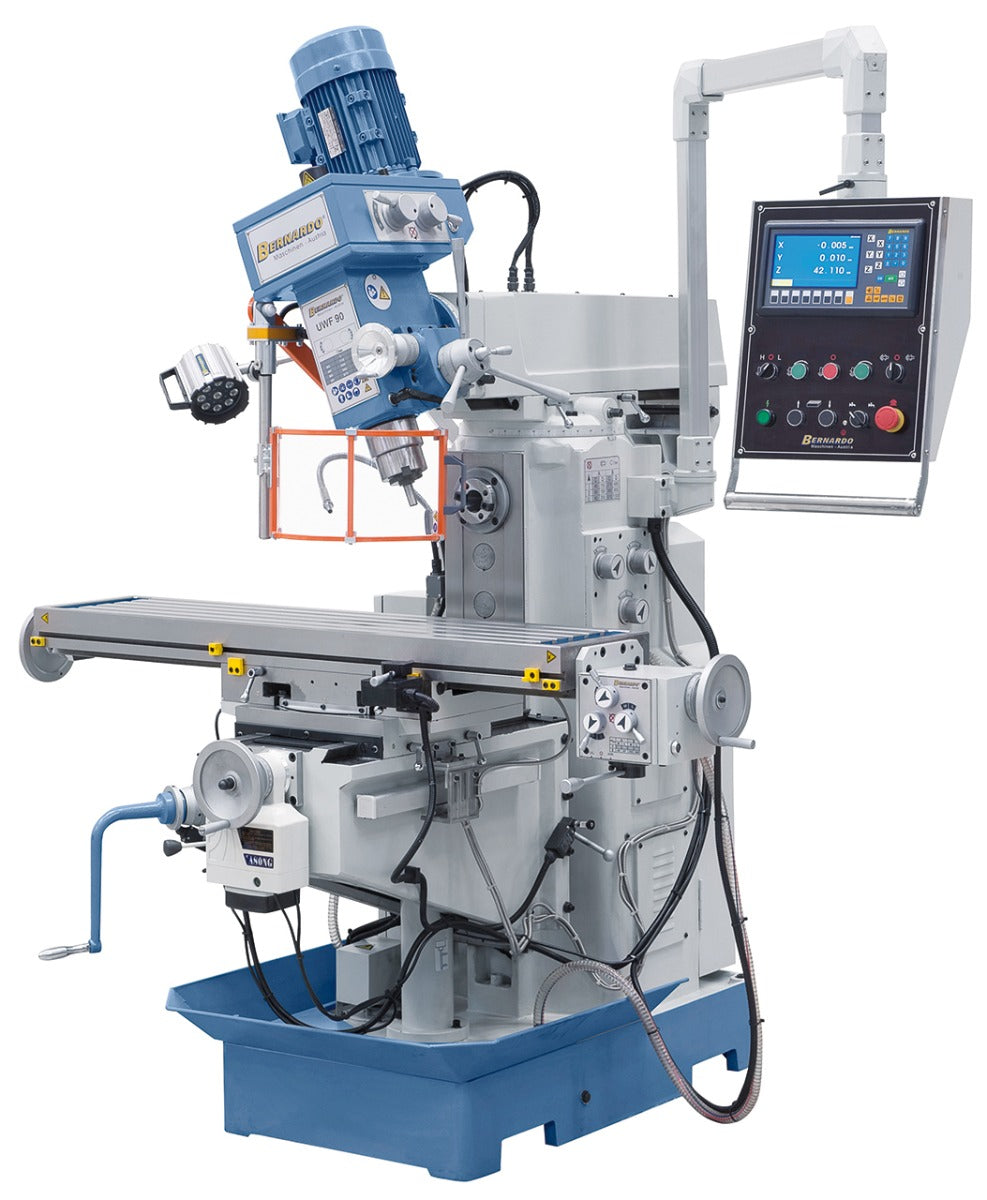

Spindelkopf Schwenkbereich

-90° bis +90°

Vorschubbereich längs

(8) 32 - 700 mm/min

Eilgang z-Achse

660 mm/min

T-Nutengröße

14 mm

Motorleistung vertikal

0,85 / 1,5 kW

Motorleistung horizontal

2,2 kW

Maschinenabmessung (B x T x H)

1750 x 1500 x 2200 mm

Gewicht ca.

1300 kg

* manuell


Lieferumfang

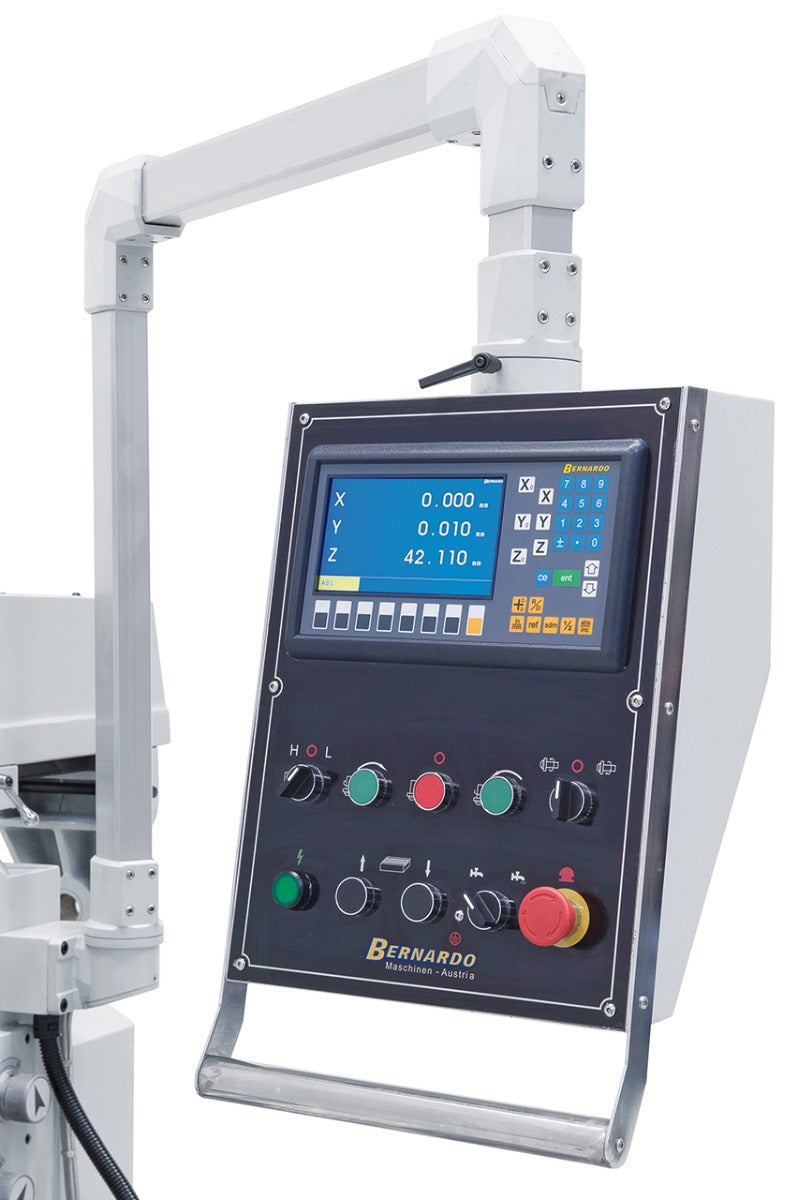

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Anzugsspindel M 16
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Automatischer Tischvorschub in x- und y-Achse
  • Positioniermotor in z-Achse
  • Adapter ISO 40/B 18, ISO 40/MK 3
  • Reduzierhülse MK 3 / 2
  • Langer Fräsdorn 27 mm
  • Horizontalgegenlager
  • Verstellbare Schutzeinrichtung

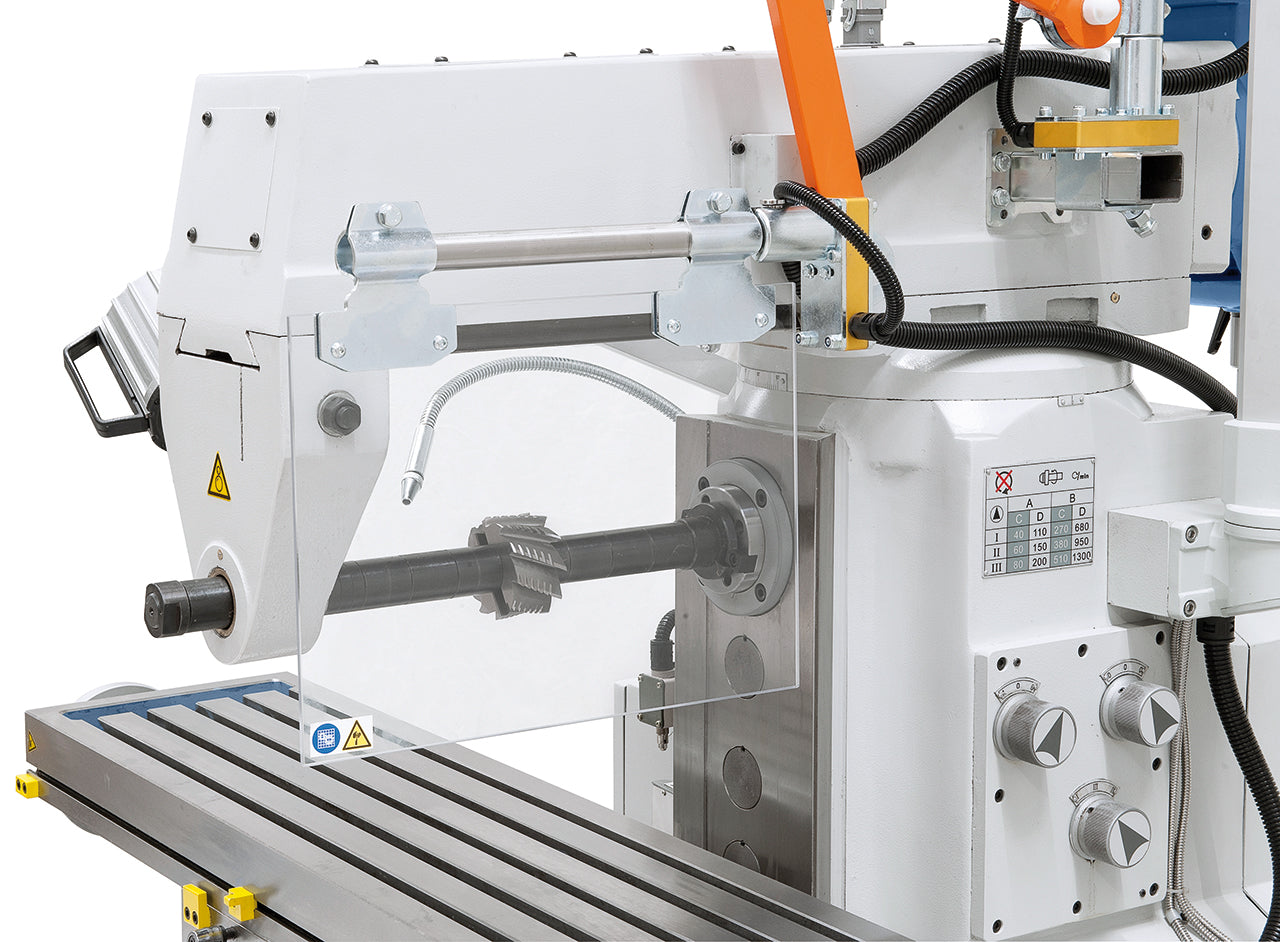

  • Schutzabdeckung zum Horizontalfräsen
  • Bedienwerkzeug
