Die Universalfräsmaschine UWF 90 V wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher...
Vendor: Bernardo
SKU: 02-1231XL
Availability: Auf Lager
Product Type: Universalfräsmaschinen
€15.180,00
€15.180,00

inkl. 19 % MWST

Limited-Time Offers, End in: 151D 8H 23M 0S
Bernardo UWF 90 V mit pneumatischer Werkzeugklemmung 02-1231XL

Bernardo UWF 90 V mit pneumatischer Werkzeugklemmung 02-1231XL

€15.180,00

Bernardo UWF 90 V mit pneumatischer Werkzeugklemmung 02-1231XL

€15.180,00

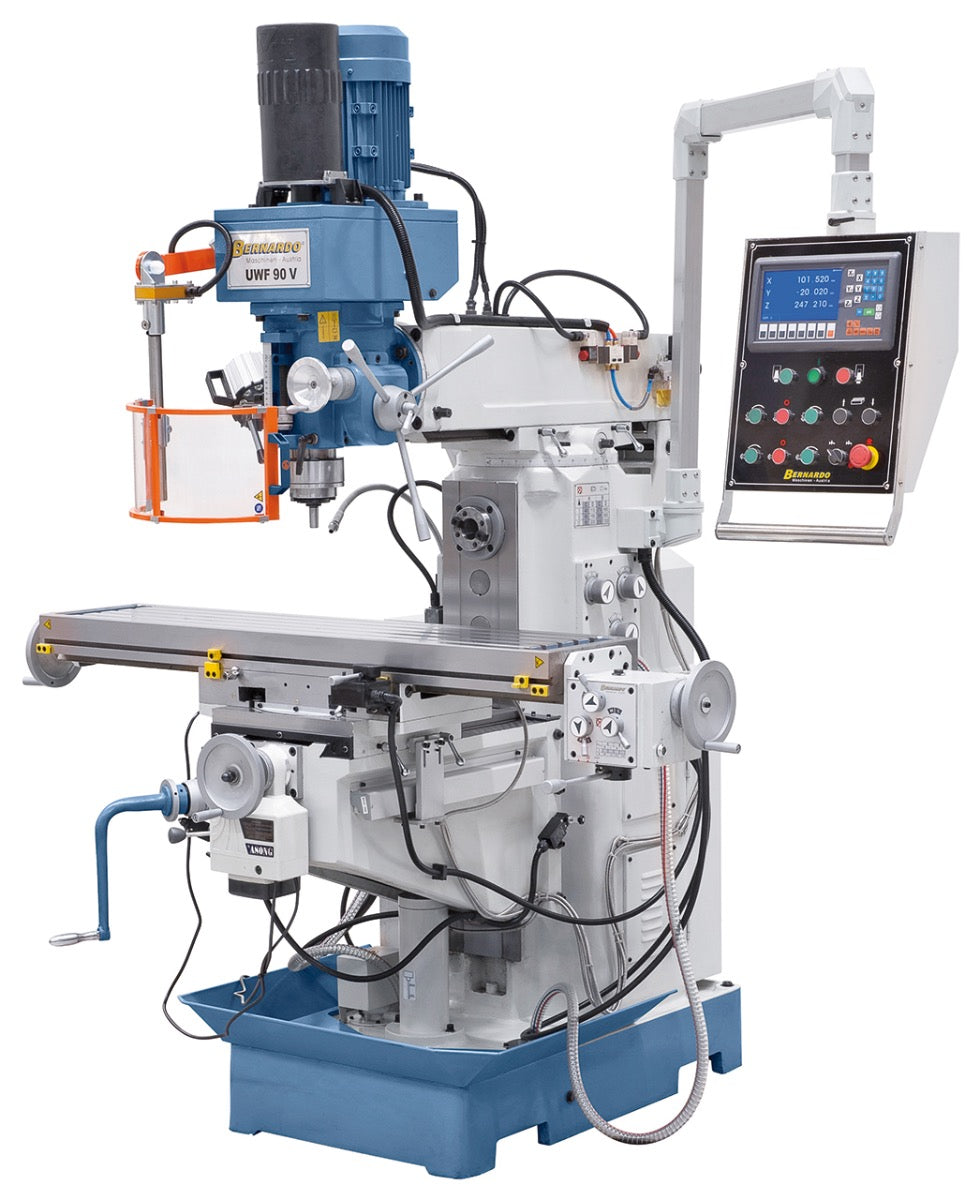

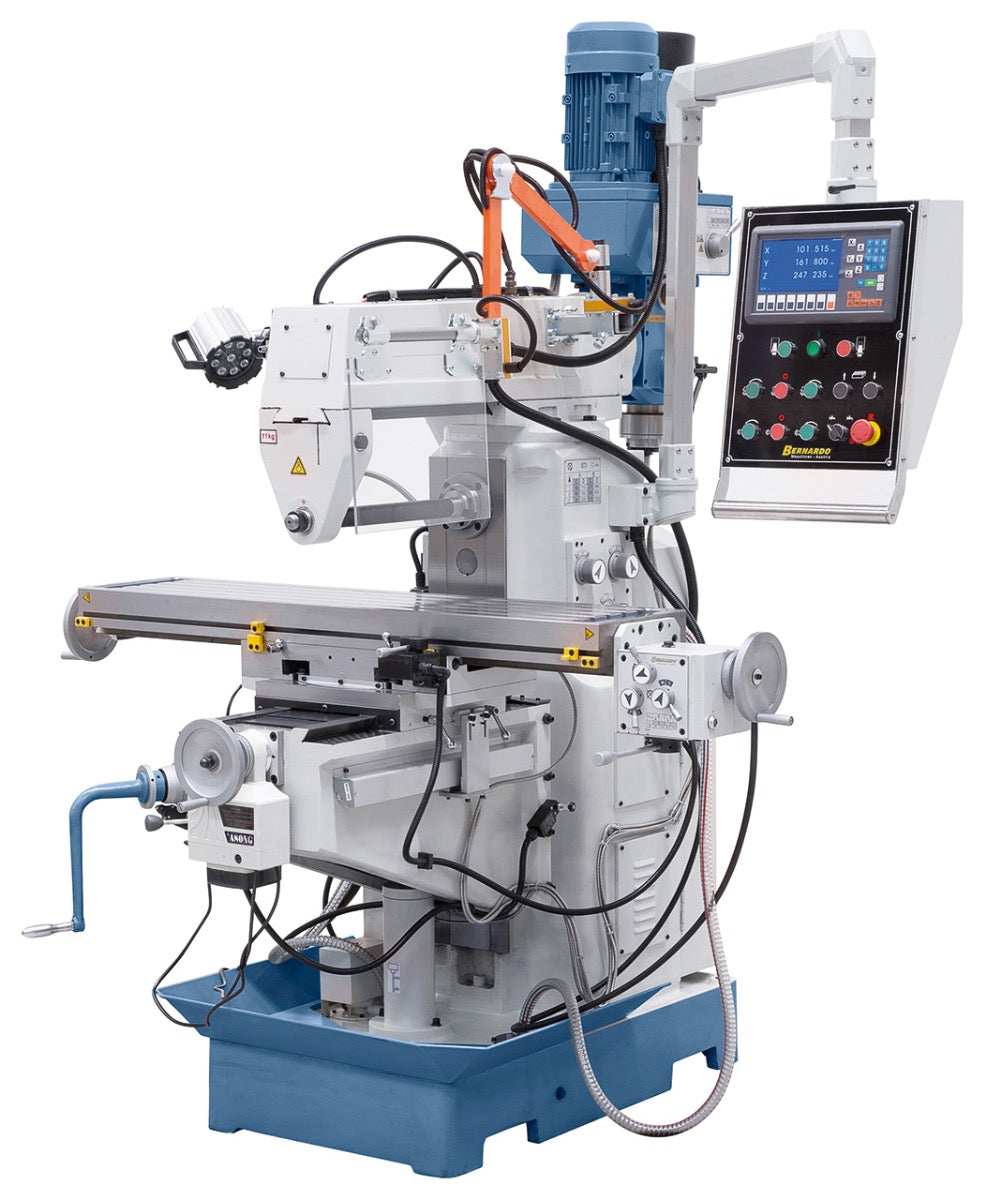

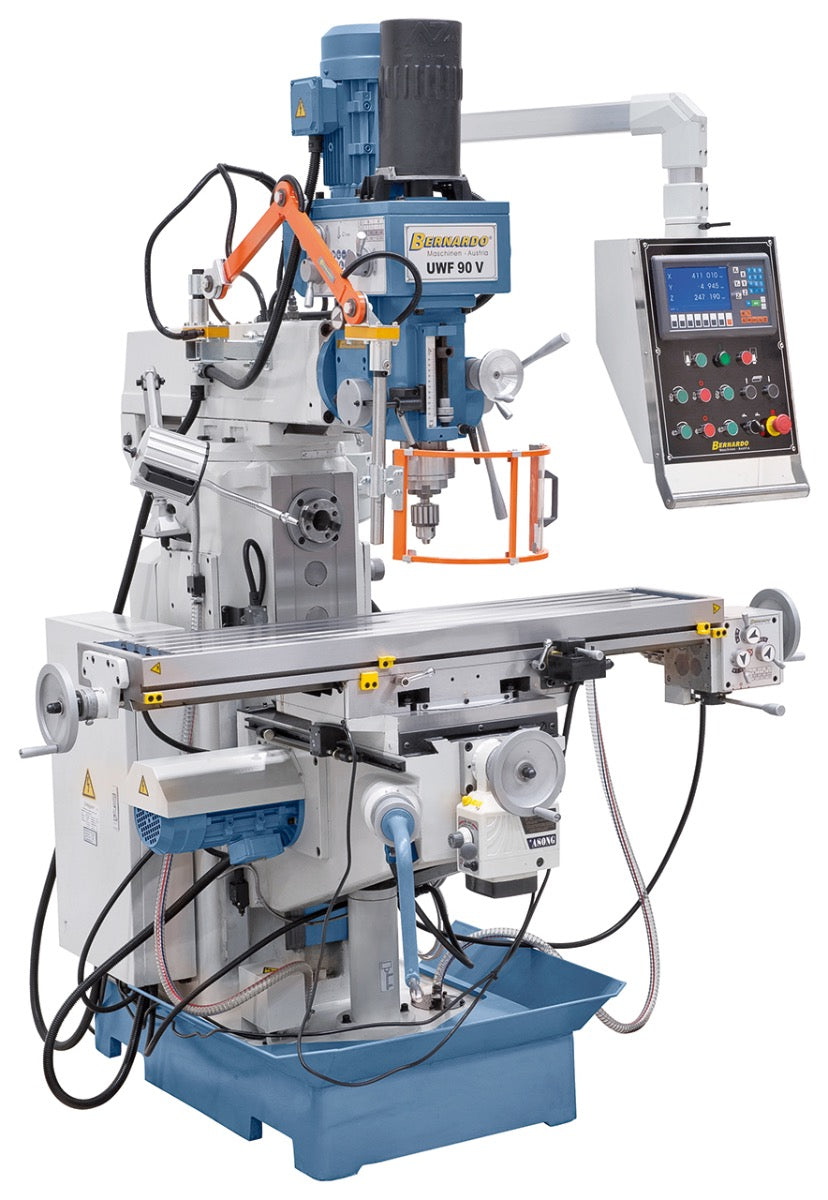

Die Universalfräsmaschine UWF 90 V wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelteilanfertigung. Weiters ist dieses Modell mit einem automatischen Pinolenvorschub ausgestattet.

Eigenschaften

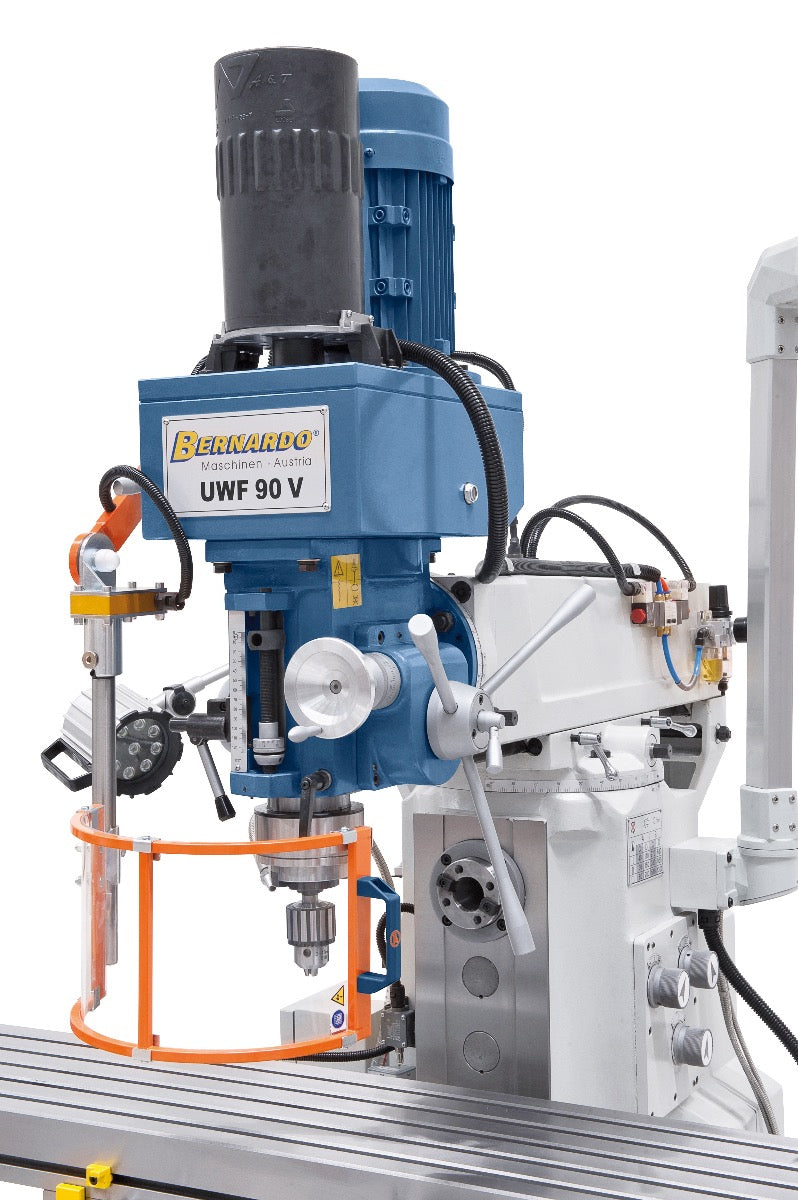

  • Komfortables Wechseln der Fräswerkzeuge durch pneumatische Werkzeugklemmung
  • Vielseitige Anwendungsmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung,...

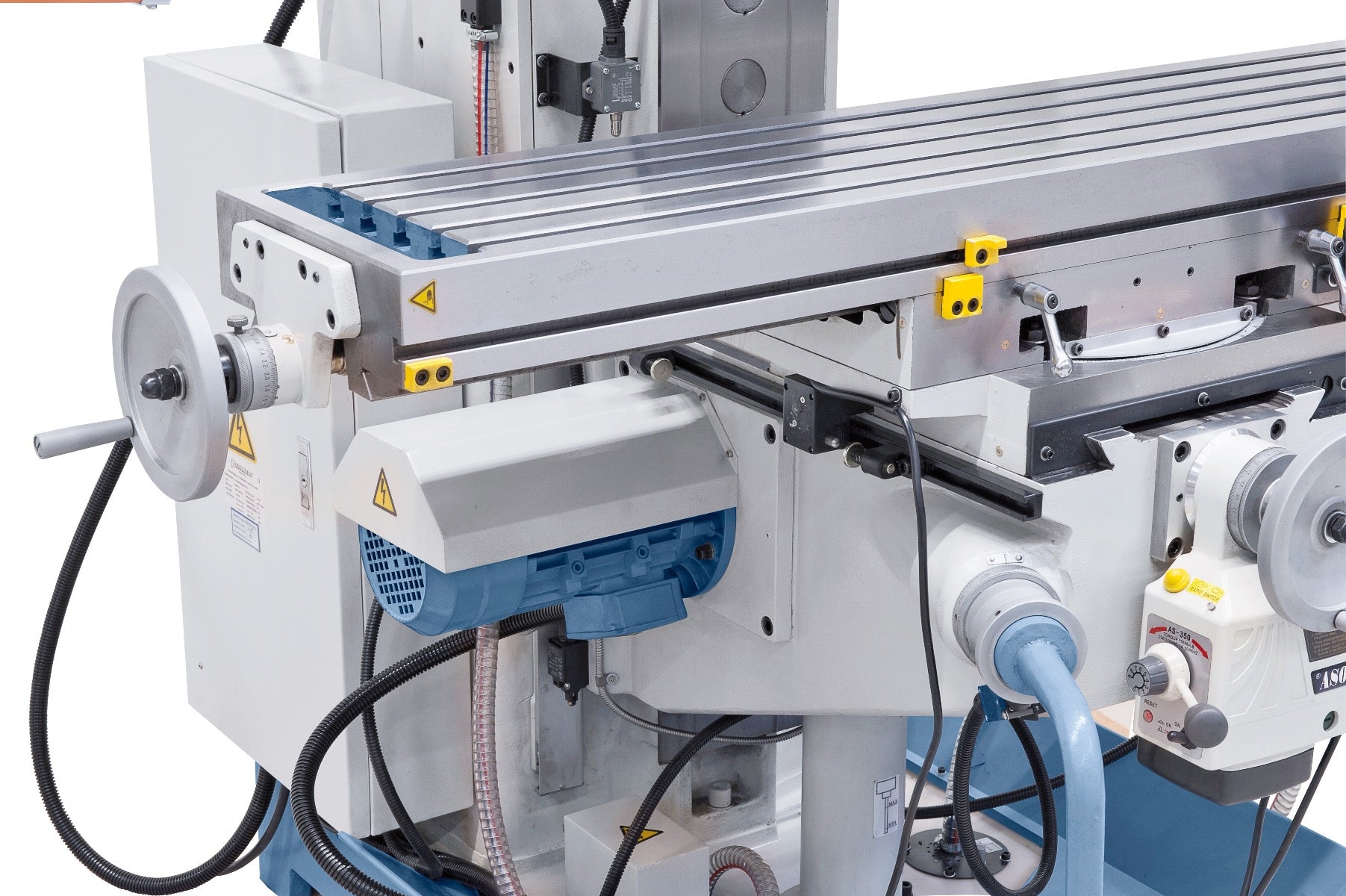

  • Serienmäßig mit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion
  • Positioniermotor für z-Achse im Lieferumfang enthalten
  • Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
  • Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
  • Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Optimal geeignet für Einzel- und Kleinserien

Technische Spezifikationen

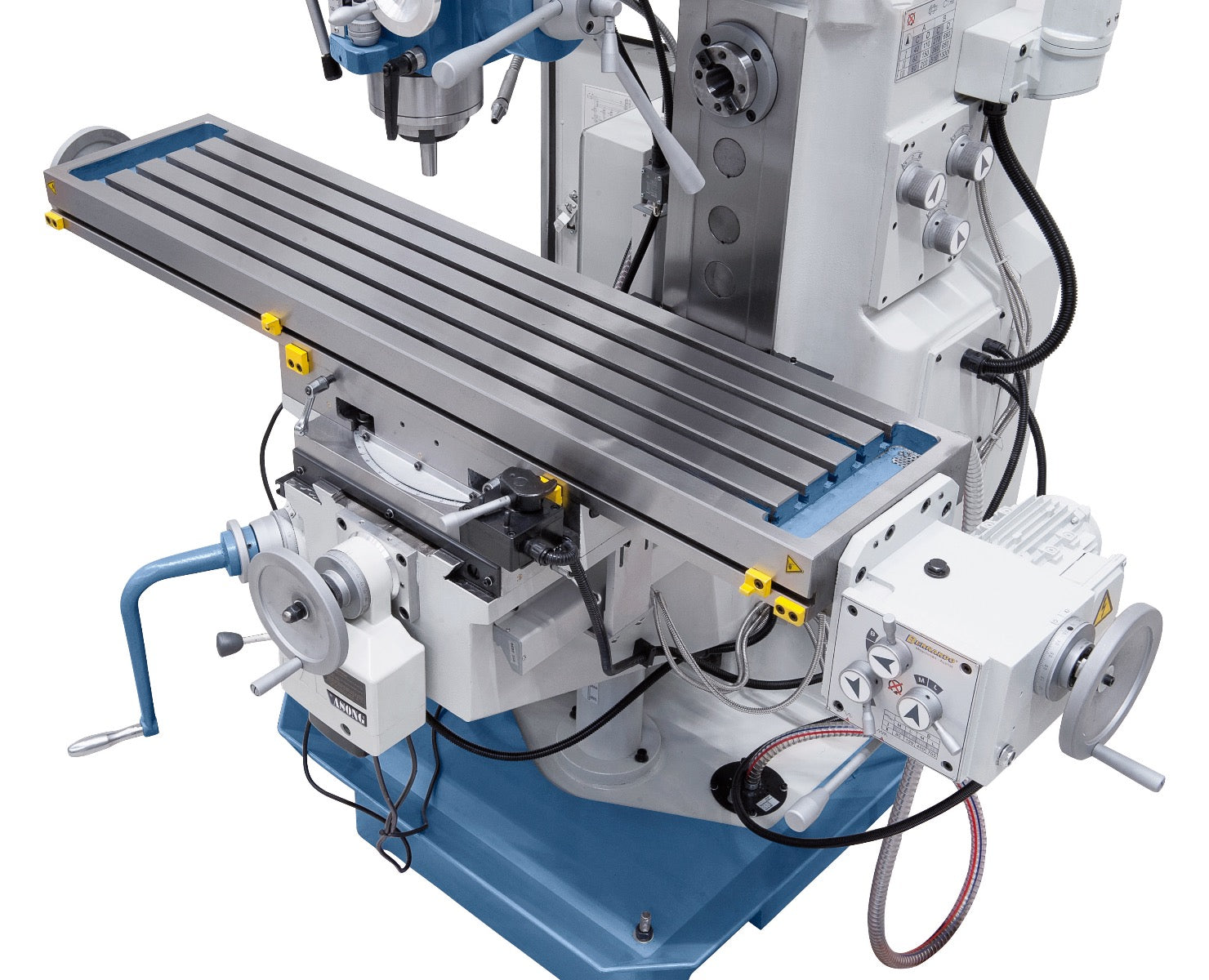

Tischgröße

1270 x 280 mm

Spindelaufnahme

ISO 40

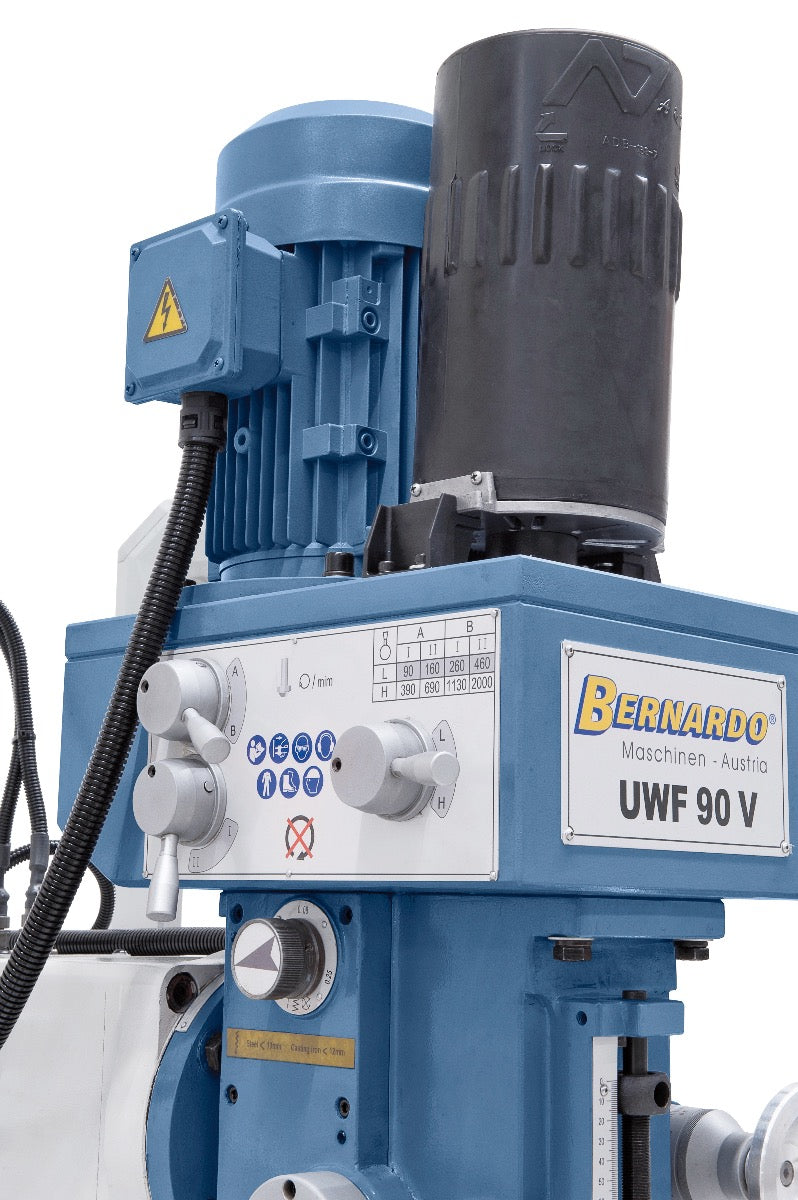

Spindeldrehzahl vertikal

(8) 90 – 2000 U/min

Spindeldrehzahl horizontal

(12) 40 – 1300 U/min

Pinolenhub

120 mm

Pinolenvorschub

0,08 / 0,15 / 0,25 mm/U

Verfahrweg längs (x)

750 mm*

Verfahrweg quer (y)

230 mm

Verfahrweg vertikal (z)

300 mm

Ausladung

240 – 740 mm

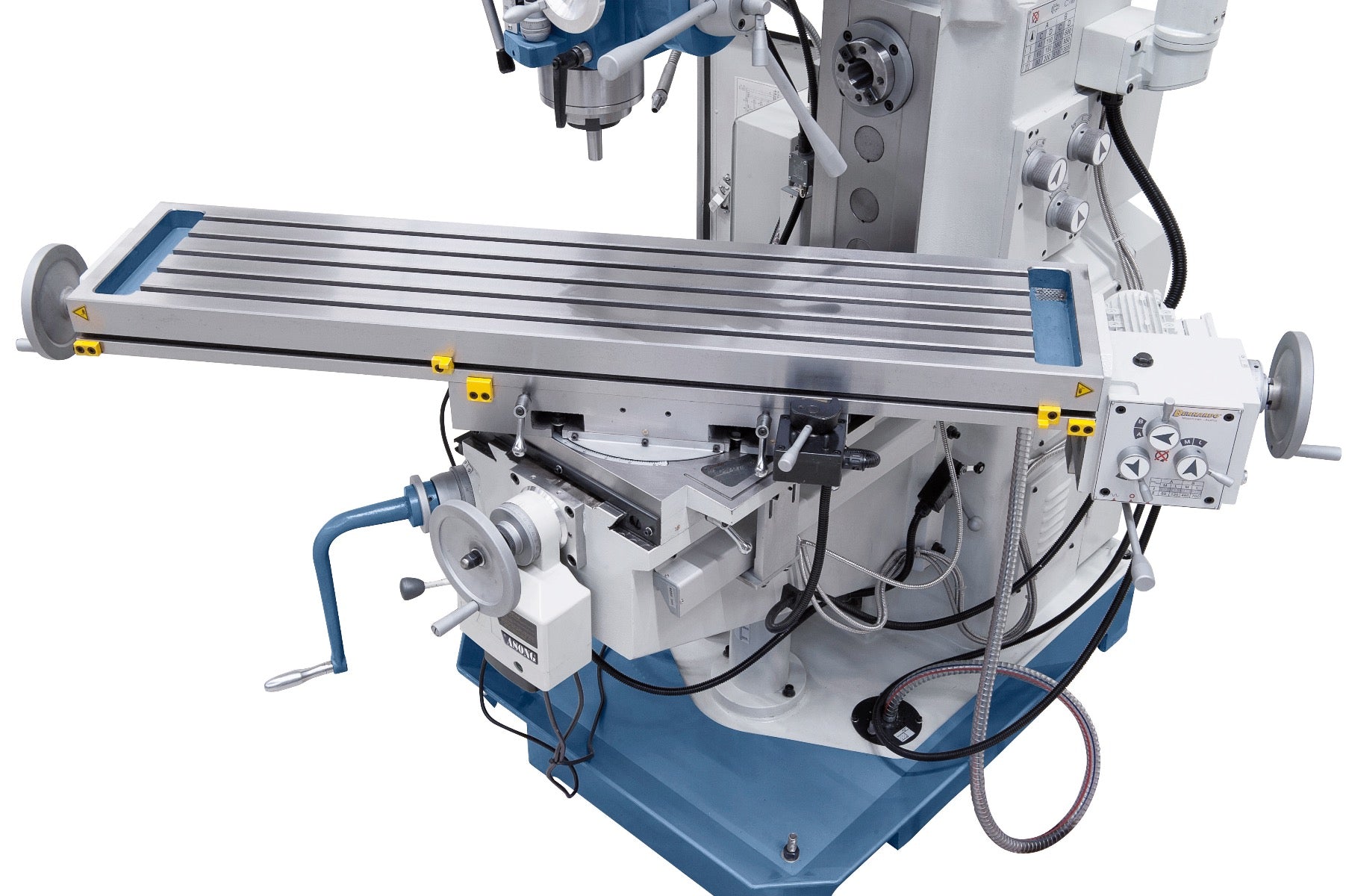

Tisch schwenkbar

-45° bis +45°

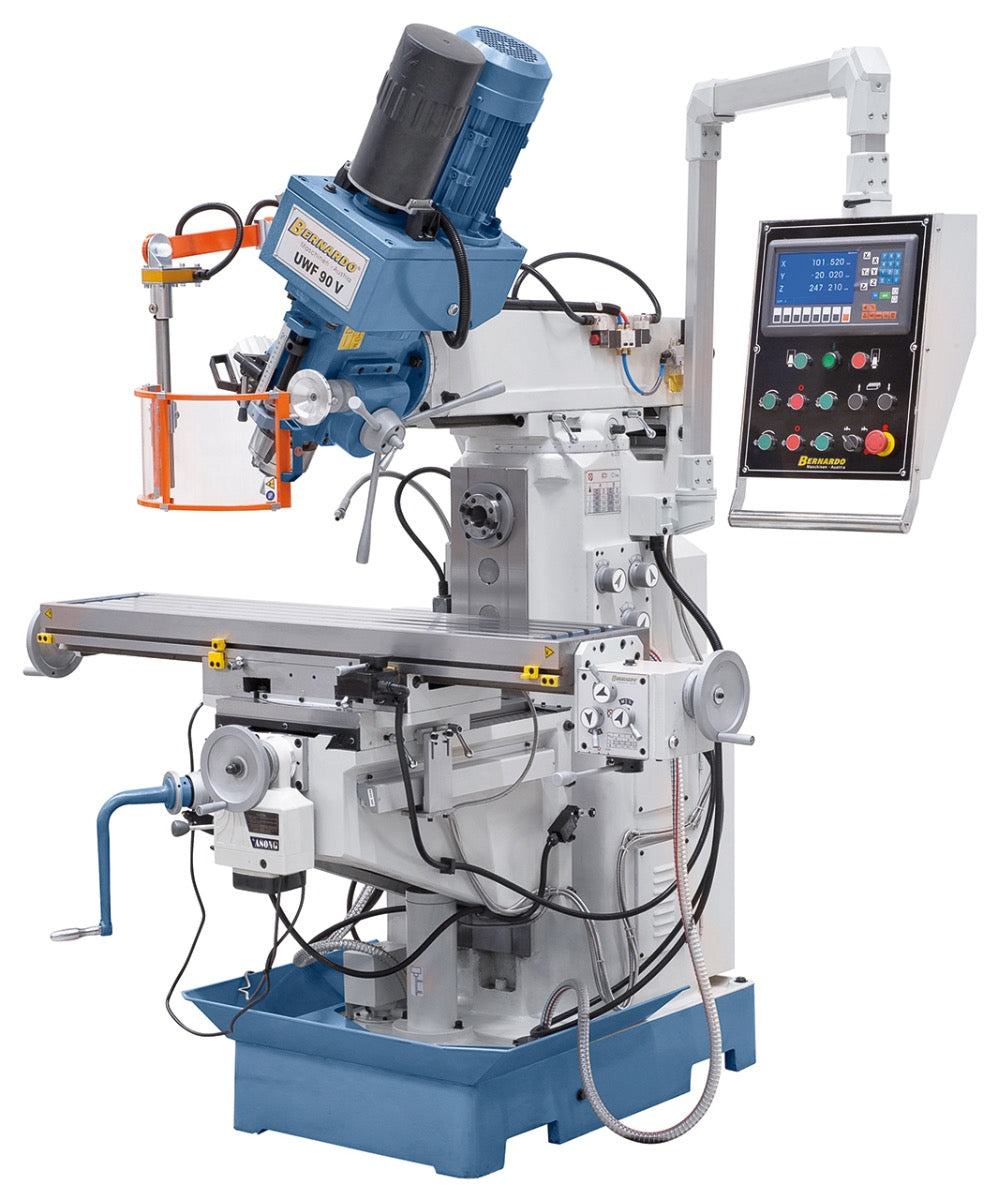

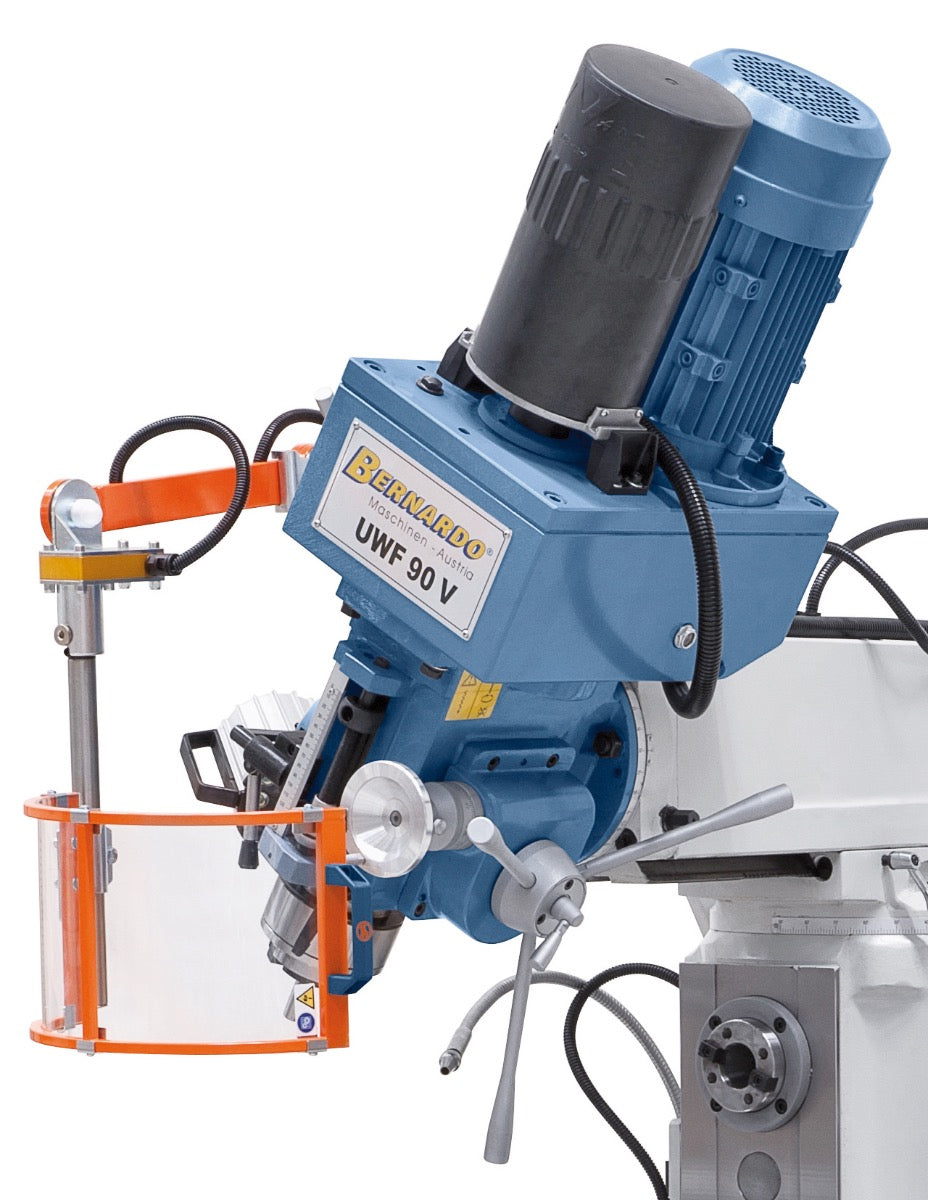

Spindelkopf Schwenkbereich

-90° bis +90°

Abstand Spindel / Tisch

125 – 425 mm

Vorschubbereich längs

(8) 32 – 700 mm/min

Eilgang z-Achse

660 mm/min

T-Nutengröße

14 mm

Motorleistung vertikal

2,2 kW

Motorleistung horizontal

2,2 kW

Maschinenabmessung (B x T x H)

1750 x 1500 x 2200 mm

Gewicht ca.

1310 kg

* manuell


Lieferumfang

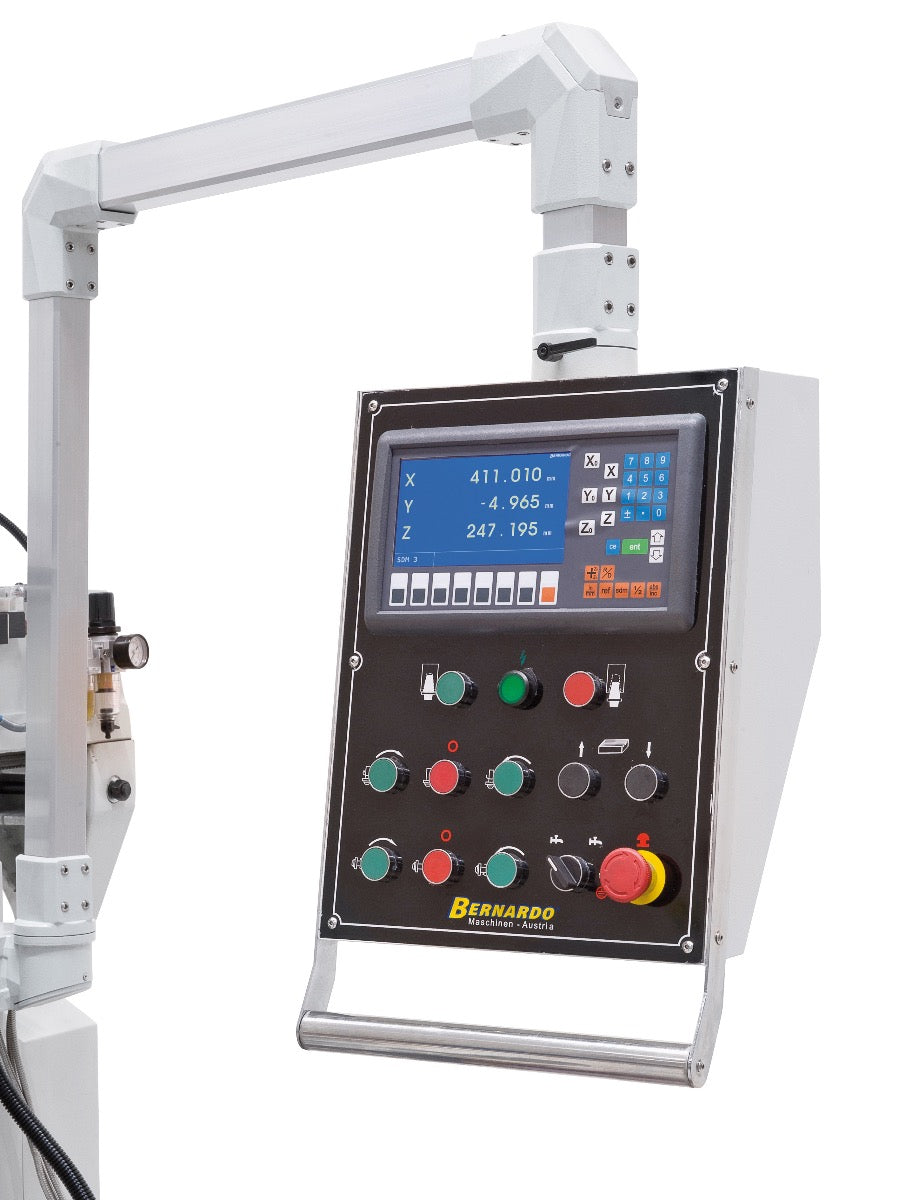

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display

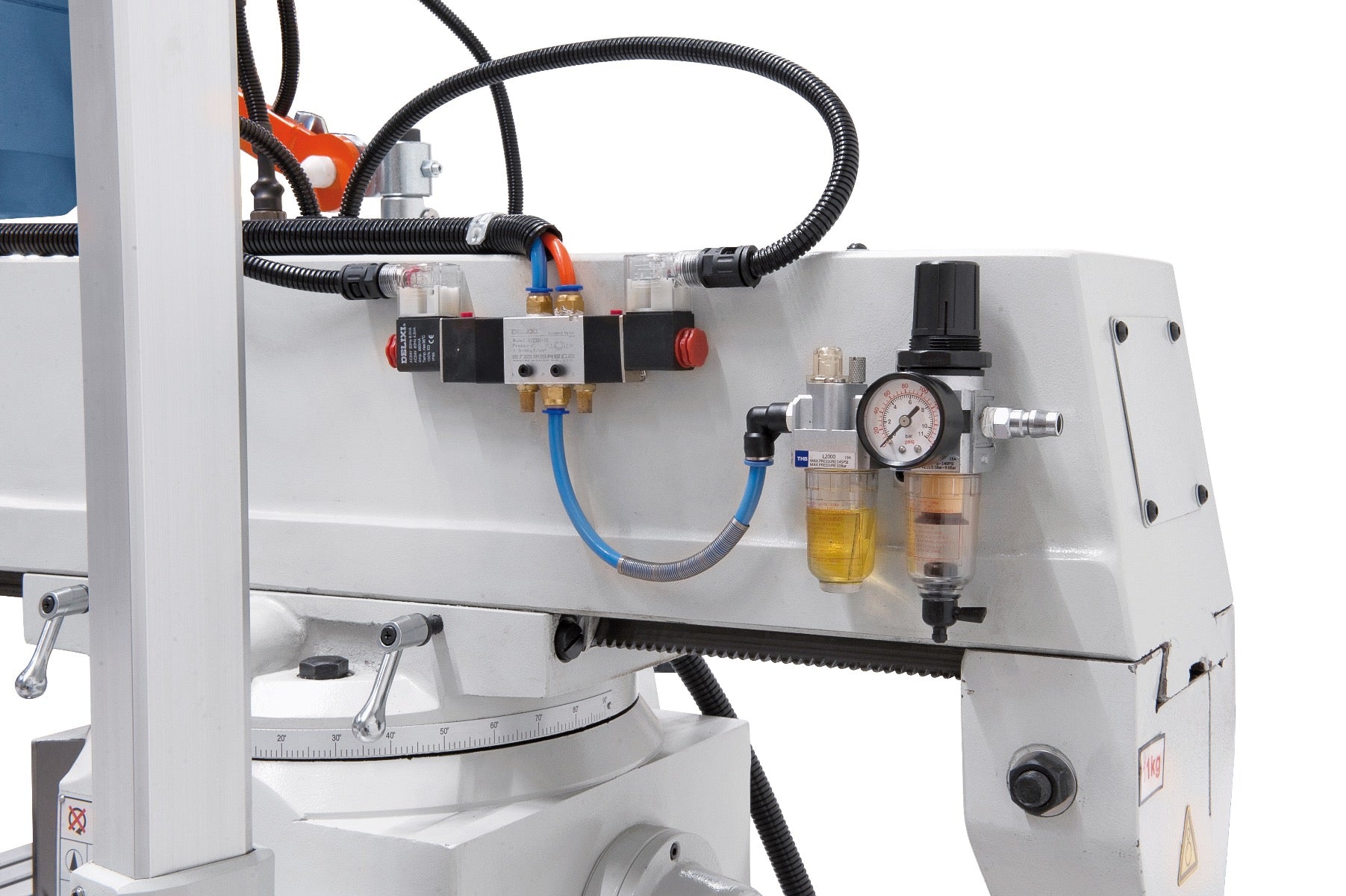

  • Pneumatische Werkzeugklemmung (DIN 2080)
  • Anzugsspindel M 16
  • Horizontalgegenlager
  • Verstellbare Schutzeinrichtung

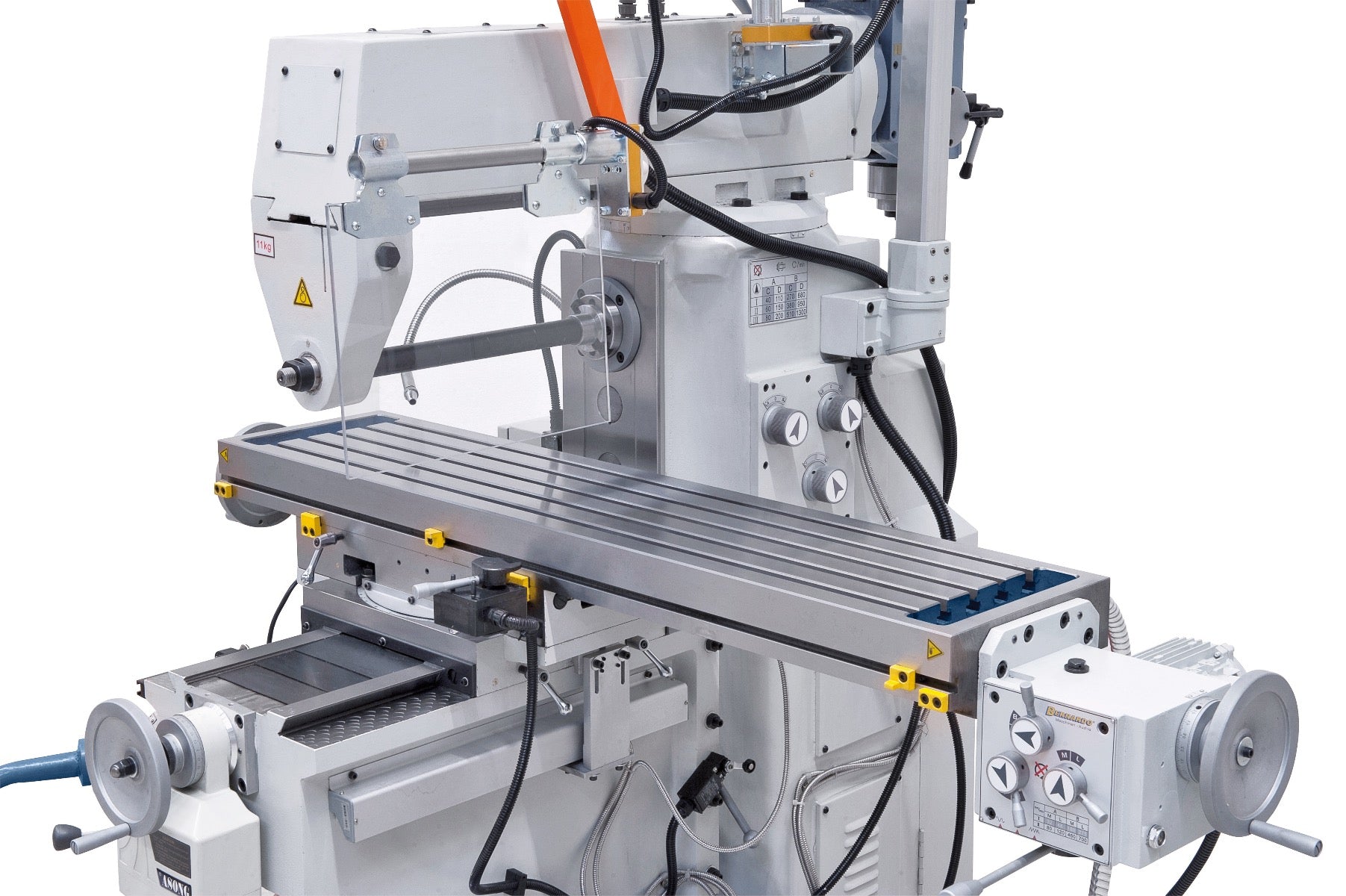

  • Schutzabdeckung zum Horizontalfräsen
  • Adapter ISO 40 / B18, ISO 40/MK 3
  • Reduzierhülse MK 3 / 2
  • Langer Fräsdorn ISO 40/27 mm, ISO 40/32 mm
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Bedienwerkzeug
