DYNACUT Minimalmengenschmierung MVD
- senkt Kosten
- spart Schmierstoff
- verbessert die Qualität
- erhöht Werkzeugstandzeiten
- besonders für Graviermaschinen geeignet
Die Minimalmengenschmierung DYNACUT MVD ist ein System, das nach dem Venturi-Prinzip arbeitet, d.h. zugeführte Druckluft zerstäubt in der Düse dünnflüssiges Schmiermittel zu Kühlnebel. Die Druckluft- und Kühlmittelmenge kann feinfühlig mit Nadelventilen unabhängig voneinander der jeweiligen Anforderung angepasst werden. Das System arbeitet ab einem Luftdruck von 2 bar. Bei höherem Druck bis 6 bar wird das Kühlmittel entsprechend feiner zerstäubt. Ein Vorteil dieses System ist, dass die Kühlung des Werkzeuges durch Kühlnebel und Druckluft erfolgt.
Unser System hat gegenüber anderen Systemen folgende Vorteile:
- Das Ein- und Ausschalten des Kühlmittels erfolgt manuell über ein Kugelventil.
- Die Druckluft- und Kühlmittelmenge kann feinfühlig und unabhängig voneinander durch Nadelventile eingestellt und fixiert werden. Ein umständliches Einstellen durch Drehen des Düsenkopfes wie bei anderen Modellen entfällt.
- Kein Nachtropfen nachdem das Kühlmittelventil gesperrt wurde.
- Kein Rückschlagventil das den Venturi Effekt behindert.
- Der Behälter für Kühlmittel kann beliebig auch oberhalb der Düse aufgestellt werden. Das Kugelventil verhindert ein Leerlaufen des Behälters.
- Dieses System kann auch als Luftdüse trotz angeschlossenem Kühlmittelbehälter zum Ausblasen von Spänen oder einfacher Luftkühlung nur durch Öffnen des Luftventils eingesetzt werden.
Für Anwender welche die Luftzufuhr nicht über das Nadelventil abstellen wollen, haben wir ein Handventil beigelegt. Dieses Handventil kann an einer beliebigen Stelle an der Maschine montiert werden. Die Luftzuführung wird dann über dieses Ventil geleitet. Dies hat den Vorteil, daß nach dem Einschalten das Nadelventil für Luft nicht neu justiert werden muss und somit die Anwendung einfacher macht.

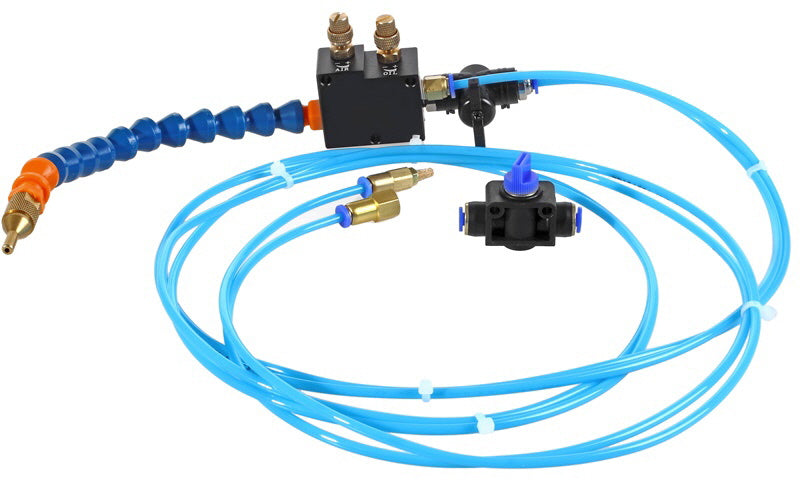

Das System wird anbaufertig geliefert und besteht aus:
- Düse mit biegsamen Gelenkschlauch.
- Gemischreguliereinheit mit Kugelventil für Kühlmittel.
- Ca. 2m Ansaugschlauch mit Ansaugfilter.
- Ca. 2m Druckschlauch mit Gewindeanschluss in G1/8.
- Handventil für Luft zum Anbau an der Maschine.
