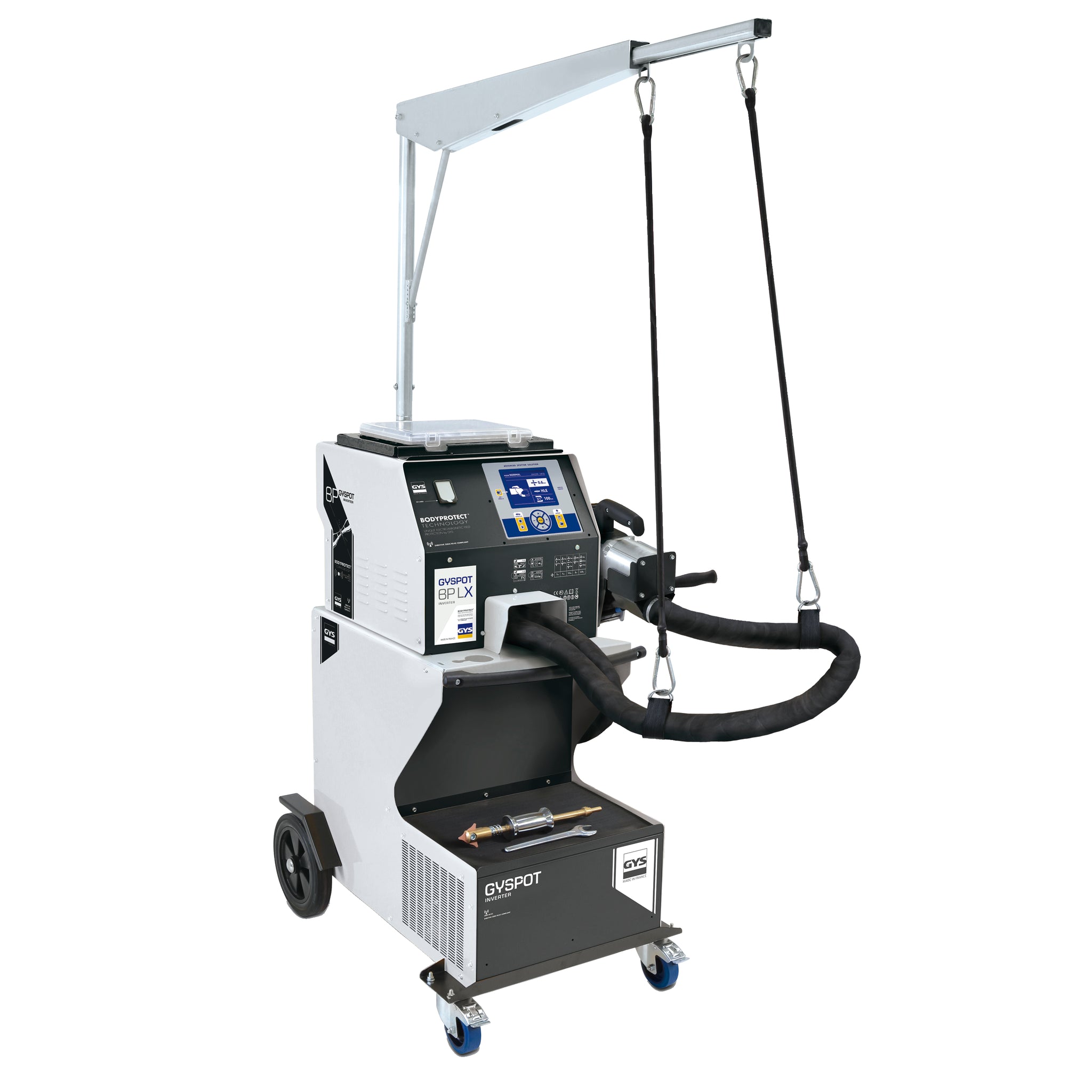

Der GYSPOT INVERTER BP.LX ist eine wassergekühlte Punktschweißmaschine mit Schweißstromkabelführung. Der maximale Elektroden-Anpressdruck von 550 daN bei 8 bar und die Schweißleistung von bis zu 13.000 Ampere erfüllt aktuelle Anforderungen bei der Karosserieinstandsetzung - besonders für hoch u. höchstfeste Stahlbleche der neuen Kfz-Generationen. Konform mit der Europäischen Direktive 2004/40/EC (Elektromagnetische Feldbelastung).
BESCHREIBUNG

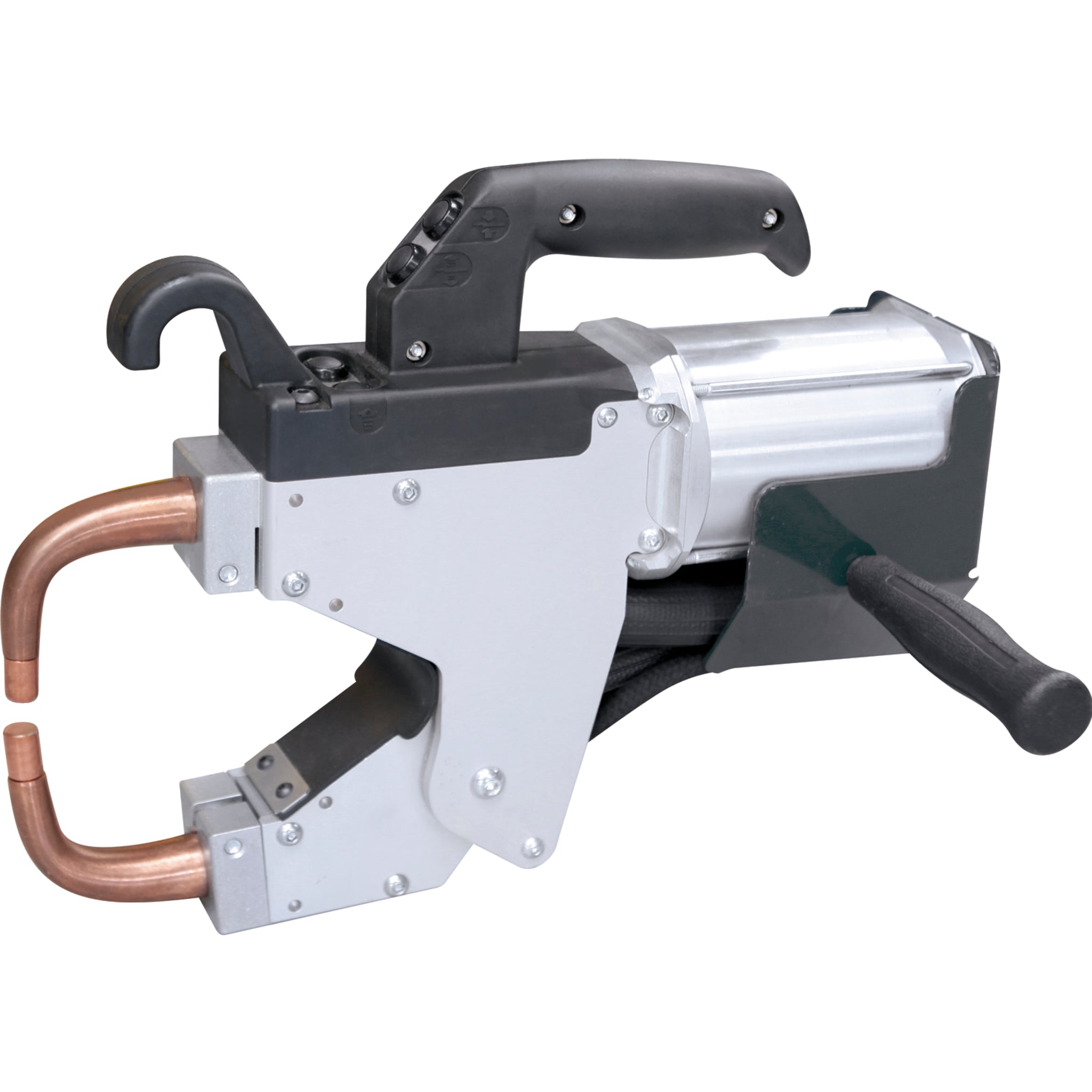

Leichte, handliche X-Zange für alle Punktschweißarbeiten
• Geringes Gewicht (5kg)
• Anpreßdruck bei 8 bar: 550 daN
• Monopunktschweißpistole mit 3m Kabel.
• Integrierter programmgesteuerter Ausbeulspotter

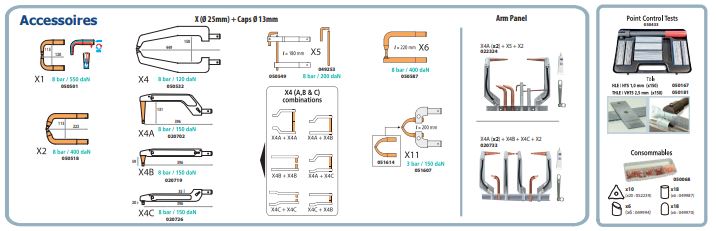

• Zubehörkasten
• Stabiler Teleskopausleger m. Kabelsupport
• Großes 6” Kontrolldisplay
• Fernbedienung an der Punktschweißzange
LEISTUNGMERKMALE
• Schweißstrom:
- Schweißleistung bis 13.000 A
- Digitale Anzeige des aktuellen Schweißstroms
- Warnton bei Sollwertunterschreitung
- Konstantstromüberwachung
• Elektroden-Anpreßdruck:
- Anpreßdrucküberwachung
- Digitale Anzeige des aktuellen Anpreßdrucks
- Zangenleichtgewicht: 5kg
- Hoher Anpreßdruck: max. 550 daN/8 bar
- Flüssigkeitsgekühlt bis in die Elektrodenkappen
- Warnton bei Anpreßdruckunterschreitung
BEDIENEINHEIT
• Benutzerfreundliche intuitive Menueführung über 6” Display
• Einfache Einstellung über nur 2 Parameter (Blechstärke u. Typ)
DATENERFASSUNG/PARAMETERNACHWEIS
• Alle relevanten Schweißdaten können auf SD-Karte gespeichert und bei Bedarf auf einen PC übertragen und bearbeitet werden.
STANDARD MODE:
1 - Werkzeugwahl: X-Zange od. Monopunktpistole.
2 - Blechstärke: Einstellung über “+” u. “-“ Tasten.
3 - Blechtyp: beschicht. Stahl, HTS, UHTS od. BORON.
4 - Armlänge/Armtyp: Automatische Einstellung des Anpreßdruck
MEHRFACH MODE:
Die Maschine errechnet automatisch die optimalen Werte für die ausgewählten Bleche
Für jedes Blech zu wählen :
1 - Stärke
2 - Materialtyp
EXPERTEN MODE:
In diesem Modus kann der Anwender die Parameter für Schweißstrom, Schweißzeit und Anpreßdruck selbst bestimmen.
SPEICHERN VON SCHWEIßPARAMETERN U. PROGRAMMEN
1. Report: Aufzeichnung von Schweißpunktserien in PC kompatiblem Format
2. Anwenderprogramm: Speichern von Anwender spezifischen Schweißprogrammen
